Inbetriebnahme Compax3
Signal
generator
desired Position
- controller
position
actual position
260

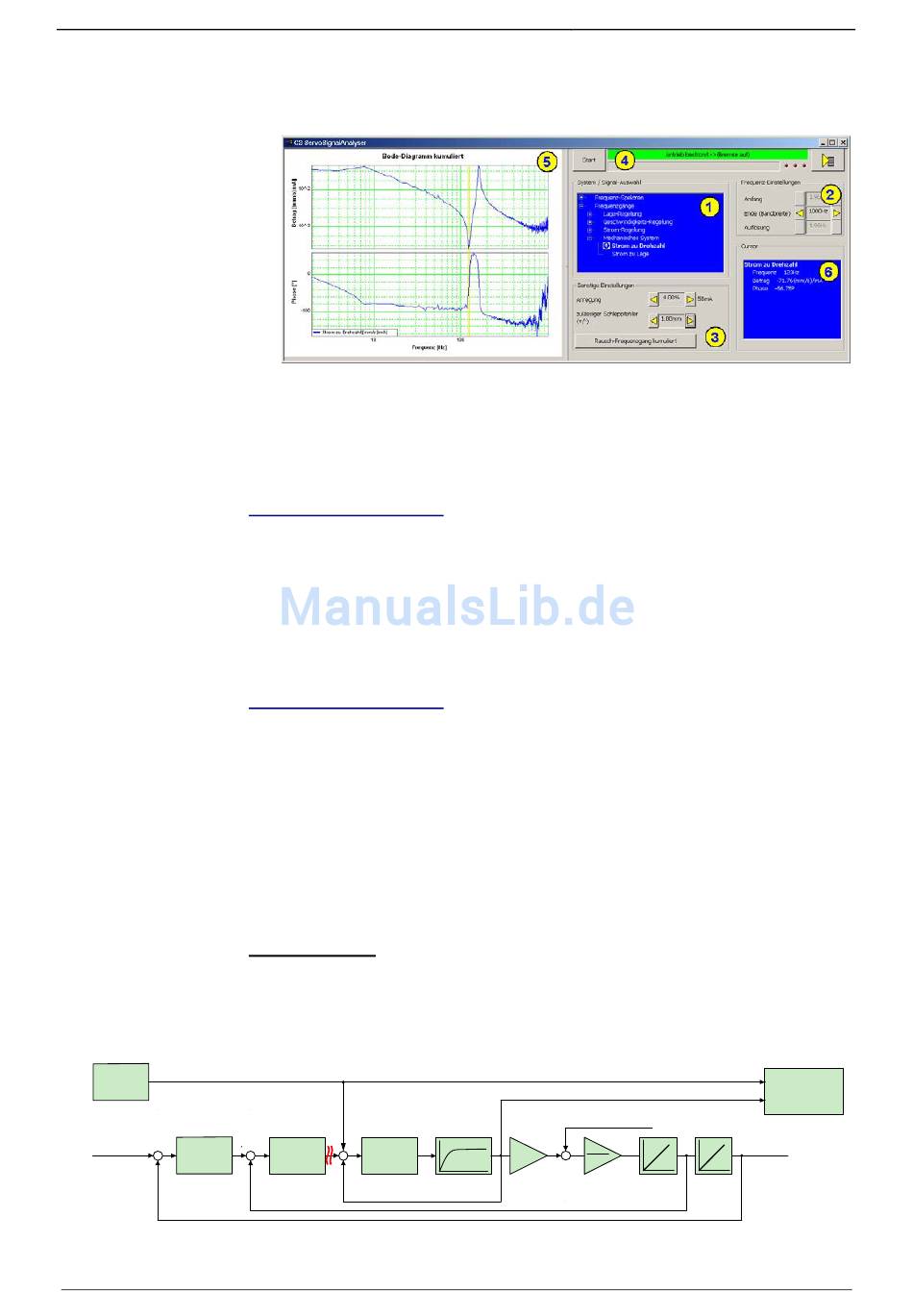

4.4.9.7 Überblick über die Benutzeroberfläche
(1) Auswahl des zu messenden Signals oder Systems (siehe Seite 260)
(2) Frequenzeinstellungen (siehe Seite 264)
(3) Sonstige Einstellungen (siehe Seite 266)
(4) Bedien- und Statusfeld (siehe Seite 269)
(5) Anzeige des Messergebnisses (siehe Seite 271)
(6) Anzeige des Messpunktes an der Cursor-Position (siehe Seite 272)
In diesem Kapitel finden Sie
Auswahl des zu messenden Signals oder Systems. ...................................................... 260
Frequenzeinstellungen .................................................................................................. 264
Geschwindigkeits-Regelung .......................................................................................... 265
Sonstige Einstellungen .................................................................................................. 266
Bedien- und Statusfeld .................................................................................................. 269
Anzeige des Messergebnisses ...................................................................................... 271
Anzeige des Messpunktes an der Cursor-Position ......................................................... 272
Auswahl des zu messenden Signals oder Systems.
In diesem Kapitel finden Sie
Strom-Regelung ............................................................................................................ 260
Mechanisches System ................................................................................................... 261
Lage-Regelung .............................................................................................................. 262
Mit Hilfe der Baumstruktur, kann ausgewählt werden, was gemessen werden soll.
Hierbei erfolgt auch die Auswahl, ob ein Frequenz-Spektrum oder ein
Frequenzgang gemessen werden soll.
Die gezeigten Strukturen sind insofern vereinfacht, als das sämtliche
Rückkopplungen ohne gesondertes Übertragungsverhalten dargestellt sind. Dies
ist in der Realität sicherlich nicht der Fall, dient jedoch der besseren Übersicht.
Strom-Regelung
Geschlossene Stromregelung
Zeigt das dynamische Verhalten der geschlossenen Strom-Regelung.
=> Wie wird ein Signal auf dem Strom-Sollwert auf den Strom-Istwert übertragen.
(Führungsverhalten)
Velocity Current
- -
controller controller
actual current
actual velocity
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
f: disturbance torque
1
Kt
2*Pi*J
TeM
current controlled
velocity controlled
system
C3I30I31T11
Frequency
response
measurement
actual
position
position
system controlled
system
