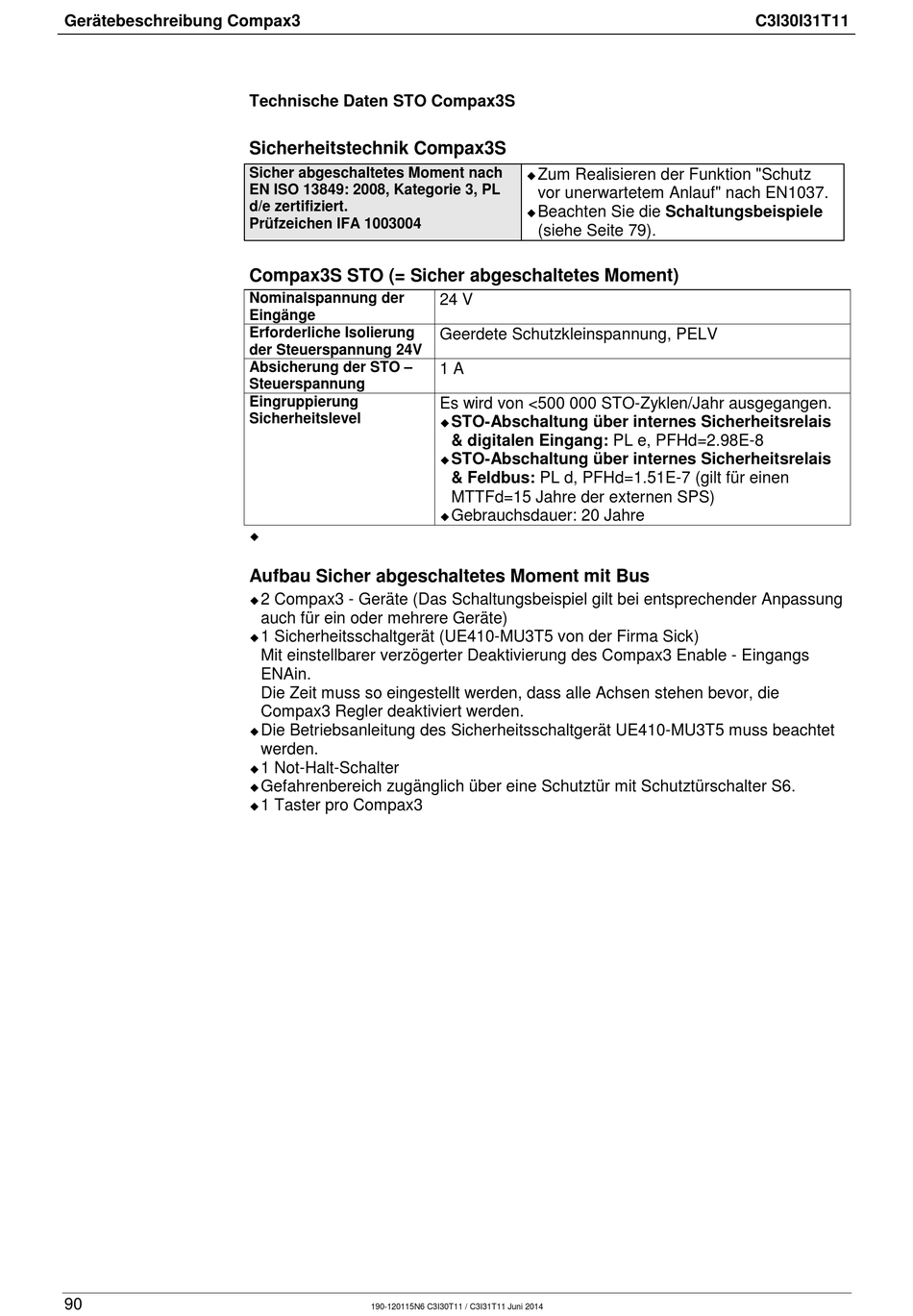

Gerätebeschreibung Compax3
90
Technische Daten STO Compax3S
Sicherheitstechnik Compax3S
Sicher abgeschaltetes Moment nach
EN ISO 13849: 2008, Kategorie 3, PL
d/e zertifiziert.
Prüfzeichen IFA 1003004
Compax3S STO (= Sicher abgeschaltetes Moment)
Nominalspannung der
Eingänge
Erforderliche Isolierung
der Steuerspannung 24V
Absicherung der STO –
Steuerspannung
Eingruppierung
Sicherheitslevel


Aufbau Sicher abgeschaltetes Moment mit Bus

2 Compax3 - Geräte (Das Schaltungsbeispiel gilt bei entsprechender Anpassung

auch für ein oder mehrere Geräte)
1 Sicherheitsschaltgerät (UE410-MU3T5 von der Firma Sick)

Mit einstellbarer verzögerter Deaktivierung des Compax3 Enable - Eingangs
ENAin.
Die Zeit muss so eingestellt werden, dass alle Achsen stehen bevor, die
Compax3 Regler deaktiviert werden.
Die Betriebsanleitung des Sicherheitsschaltgerät UE410-MU3T5 muss beachtet

werden.
1 Not-Halt-Schalter

Gefahrenbereich zugänglich über eine Schutztür mit Schutztürschalter S6.

1 Taster pro Compax3

190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Zum Realisieren der Funktion "Schutz

vor unerwartetem Anlauf" nach EN1037.
Beachten Sie die Schaltungsbeispiele

(siehe Seite 79).
24 V
Geerdete Schutzkleinspannung, PELV
1 A
Es wird von <500 000 STO-Zyklen/Jahr ausgegangen.
STO-Abschaltung über internes Sicherheitsrelais

& digitalen Eingang: PL e, PFHd=2.98E-8
STO-Abschaltung über internes Sicherheitsrelais

& Feldbus: PL d, PFHd=1.51E-7 (gilt für einen
MTTFd=15 Jahre der externen SPS)
Gebrauchsdauer: 20 Jahre

