4.1.8. Begrenzungs- und Überwachungseinstellungen
In diesem Kapitel finden Sie

Strom-Begrenzung .........................................................................................................139

Positionsfenster - Position erreicht .................................................................................139

Schleppfehlergrenze ......................................................................................................140
Maximale Betriebsdrehzahl ............................................................................................140
Positon erreicht bei:
Gearing
RegSearch /
RegMove
Velocity
STOP
4.1.8.1 Strom-Begrenzung
Der vom Geschwindigkeits-Regler geforderte Strom wird auf die Stromgrenze
begrenzt.

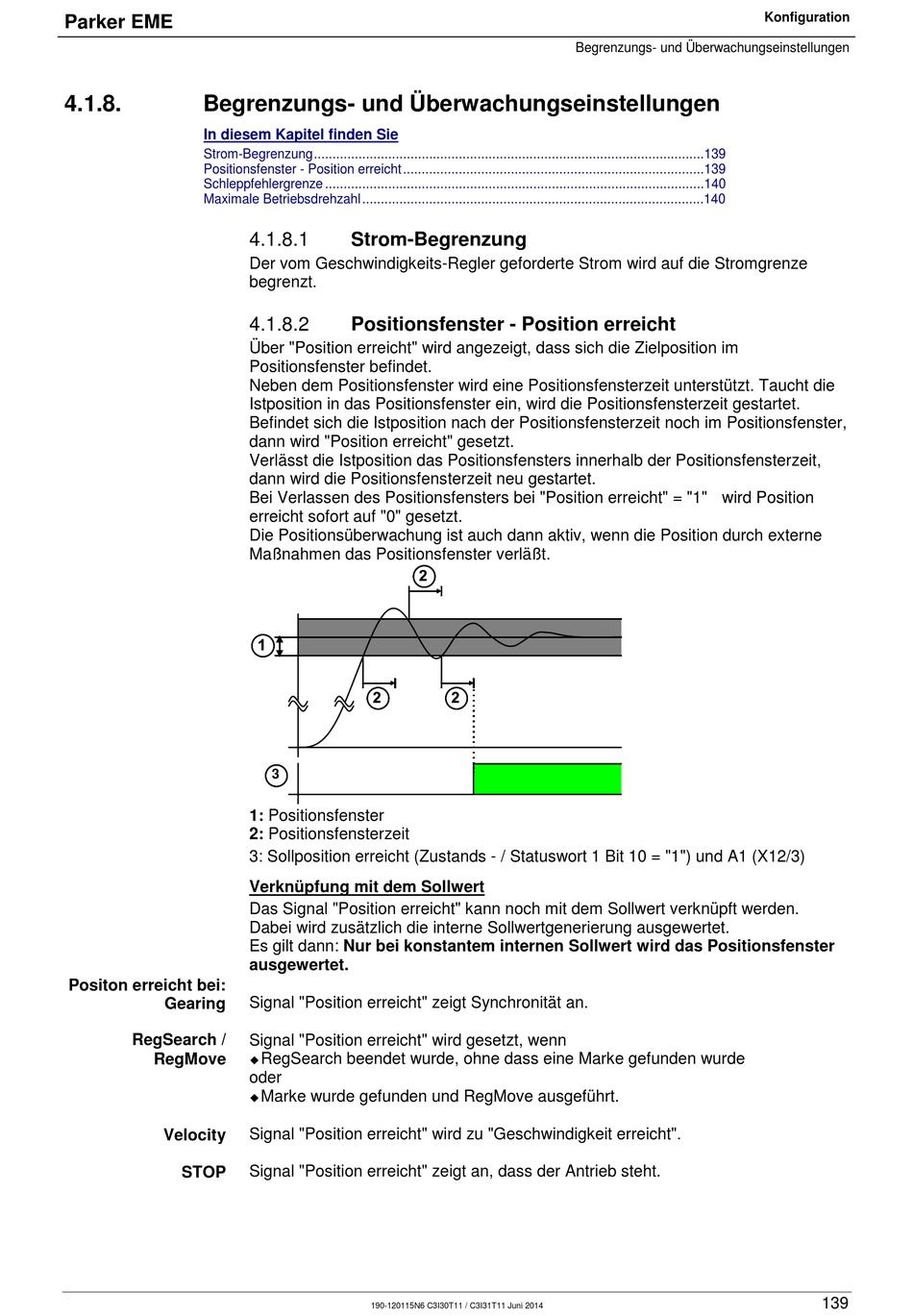

4.1.8.2 Positionsfenster - Position erreicht
Über "Position erreicht" wird angezeigt, dass sich die Zielposition im
Positionsfenster befindet.
Neben dem Positionsfenster wird eine Positionsfensterzeit unterstützt. Taucht die
Istposition in das Positionsfenster ein, wird die Positionsfensterzeit gestartet.
Befindet sich die Istposition nach der Positionsfensterzeit noch im Positionsfenster,
dann wird "Position erreicht" gesetzt.
Verlässt die Istposition das Positionsfensters innerhalb der Positionsfensterzeit,
dann wird die Positionsfensterzeit neu gestartet.
Bei Verlassen des Positionsfensters bei "Position erreicht" = "1" wird Position
erreicht sofort auf "0" gesetzt.
Die Positionsüberwachung ist auch dann aktiv, wenn die Position durch externe
Maßnahmen das Positionsfenster verläßt.
3
1: Positionsfenster
2: Positionsfensterzeit
3: Sollposition erreicht (Zustands - / Statuswort 1 Bit 10 = "1") und A1 (X12/3)
Verknüpfung mit dem Sollwert
Das Signal "Position erreicht" kann noch mit dem Sollwert verknüpft werden.
Dabei wird zusätzlich die interne Sollwertgenerierung ausgewertet.
Es gilt dann: Nur bei konstantem internen Sollwert wird das Positionsfenster
ausgewertet.
Signal "Position erreicht" zeigt Synchronität an.
Signal "Position erreicht" wird gesetzt, wenn
RegSearch beendet wurde, ohne dass eine Marke gefunden wurde

oder
Marke wurde gefunden und RegMove ausgeführt.

Signal "Position erreicht" wird zu "Geschwindigkeit erreicht".
Signal "Position erreicht" zeigt an, dass der Antrieb steht.
