Inbetriebnahme Compax3
130

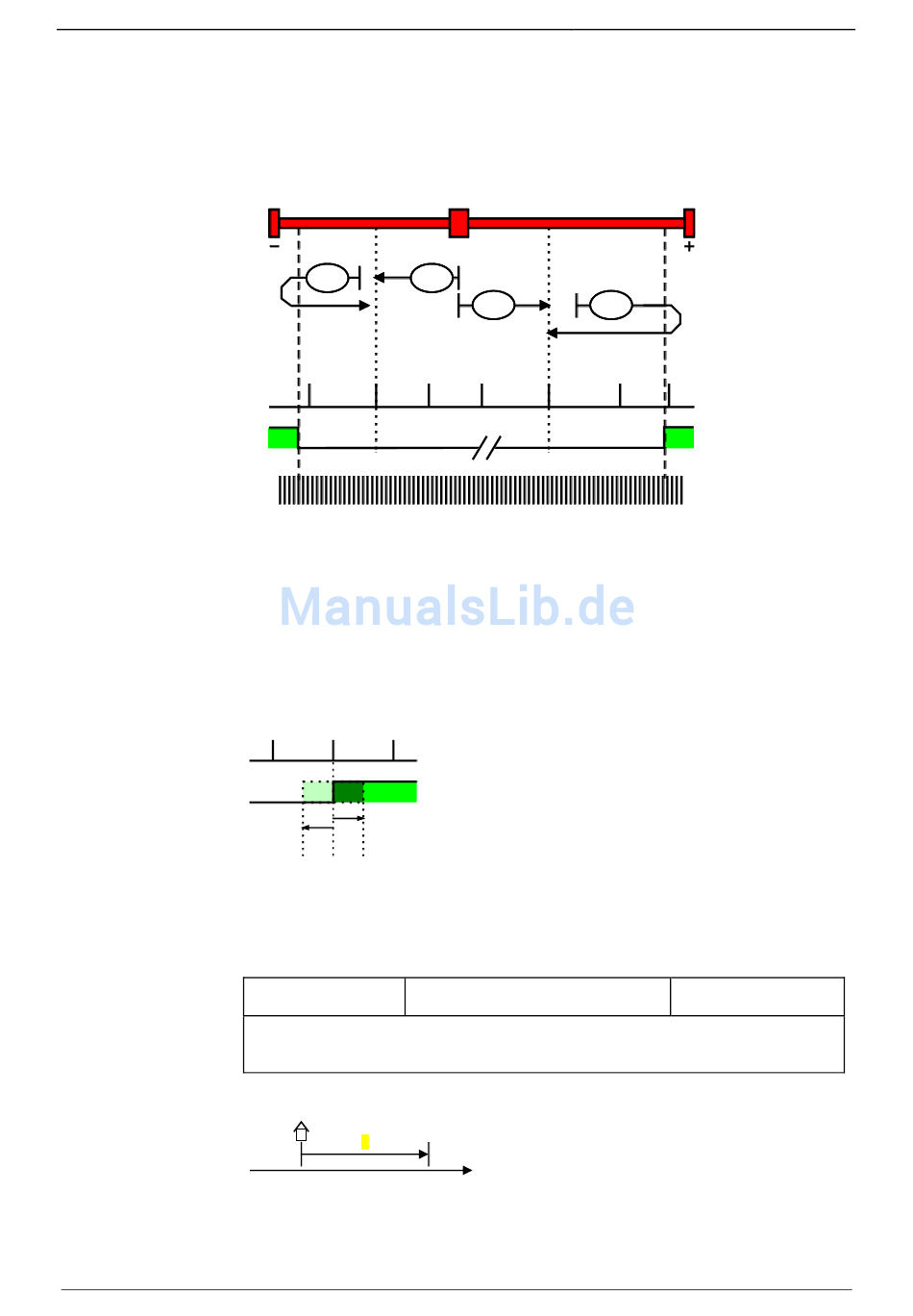

MN-M 132, 133: Absolutlage über Abstandscodierung erfassen mit
Wende-Initiatoren
Nur für Motor-Feedback mit Abstandscodierung (über den Wert des Abstandes
kann die absolute Lage ermittelt werden).
Compax3 ermittelt aus dem Abstand 2er Signale die absolute Lage und bleibt dann
stehen (fährt nicht automatisch auf Position 0).
133 133
1
2
1: Signale der Abstandscodierung
2: Logischer Zustand der Wende-Initiatoren

Justieren des Maschinennull-Initiators

Dies ist teilweise hilfreich bei Maschinennull-Modes, welche mit MN-Initiator und
Motornullpunkt arbeiten.
Fällt der Motornullpunkt zufällig mit der Lage des MN-Initiators zusammen, so
besteht die Unsicherheit, dass sich bei kleinen Lageverschiebungen der
Maschinennullpunkt um eine Motorumdrehung (bis zum nächsten Motornullpunkt)
verschiebt.
Über den Statuswert "Abstand MN - Initiator - Motornull" (O1130.13) können Sie
prüfen ob der Abstand Maschinennull-Initiator - Motornullpunkt zu gering ist.
1
2
-
+
1: Motornullpunkt
2: Logischer Zustand des Maschinennull-Initiators
Als Abhilfe kann der MN-Initiator per Software verschoben werden. Dies erfolgt
über den Wert Initiatorjustage.
Initiatorjustage
Einheit: Bereich: -180 ... 180
Motorwinkel in Grad
Verschieben den Maschinennull-Initiator per Software
Als Hilfsmittel können Sie den Statuswert "Abstand MN - Initiator - Motornull" im Kapitel
"Positionen" unter "Statuswerte".
MaschinennullOffset
1
1: MaschinennullOffset
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
132 132
0
C3I30I31T11
Standardwert: 0
