Angaben für
263mm
360mm
100mm

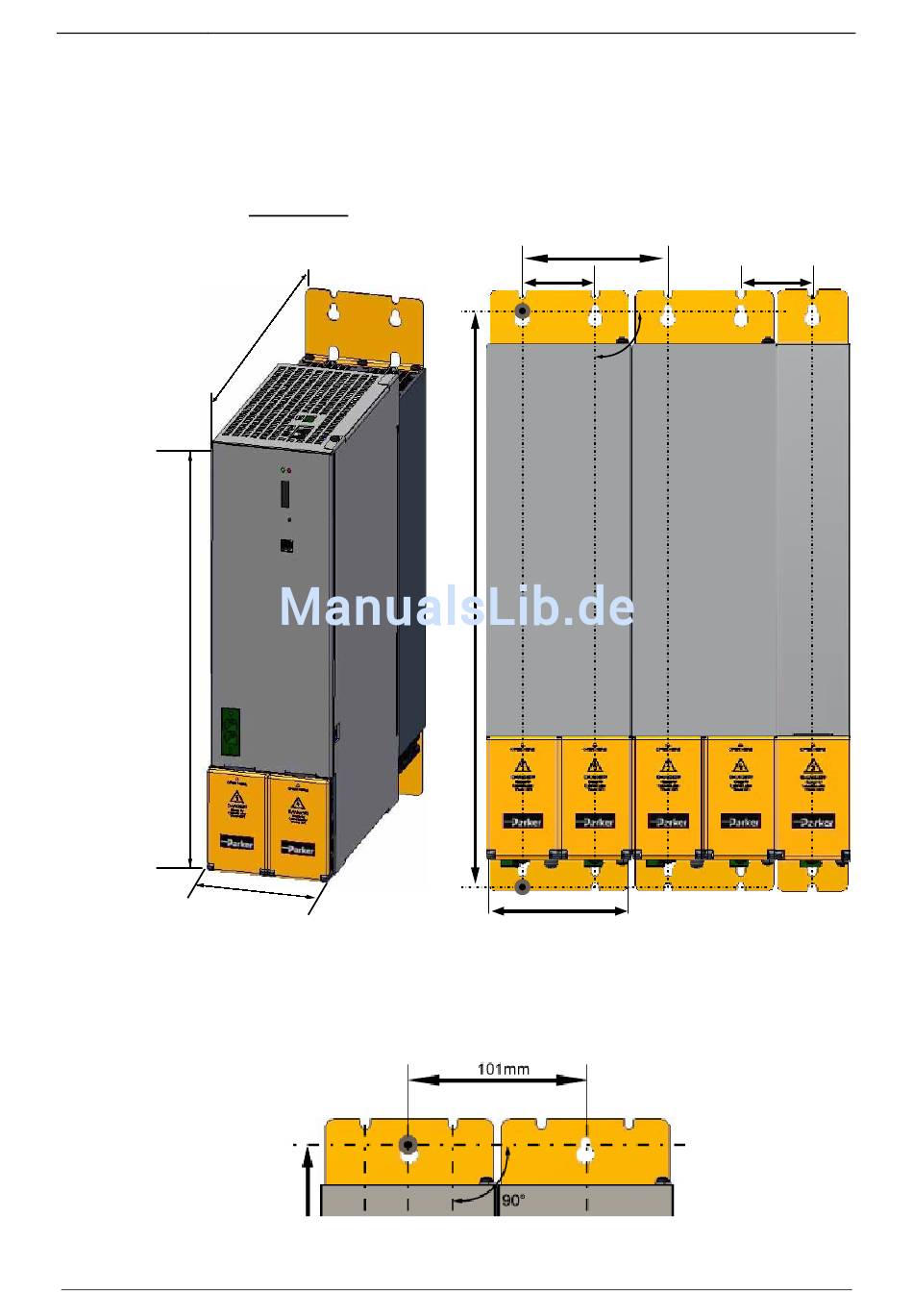

3.9.2.2 Montage und Abmessungen
PSUP20/PSUP30/C3M300D6
PSUP20/PSUP30/C3M300D6
Befestigung:
4 Inbusschrauben M5
Toleranzen : DIN ISO 2768-f
3.9.2.3 Abweichende Gehäusekonstruktion bei oberer
Befestigung möglich
Befestigung:
3 Inbusschrauben M5
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
101mm
50,5mm
400mm
96mm
Montage und Abmessungen
Montage und Abmessungen PSUP/C3M
50,5mm
90°
75
