Zulässige Bremsimpulsleistung: Brm08/01 Mit C3S015V4 / C3S038V4 - Parker Compax3 I31T11 Bedienungsanleitung

Zubehör Compax3
10000
F=100
1000
100
10
0
372
F = Faktor
Abkühlzeit = F * Bremszeit
Beispiel 1: Für eine Bremszeit von 1s wird eine Bremsleistung von 1kW benötigt.
Aus dem Diagramm ergibt sich folgendes:
Die geforderten Größe befindet sich im Bereich zwischen den Kennlinien F = 0,5
und F = 1. Um die Betriebssicherheit zu erhalten wählt man den höheren Faktor,
damit beträgt die erforderliche Abkühlzeit 1s.
F * Bremszeit = Abkühlzeit
1 * 1s = 1s
Beispiel 2: Für eine Bremszeit von 0,5s wird eine Bremsleistung von 3kW benötigt.
Aus dem Diagramm ergibt sich folgendes:
Die geforderten Größe befindet sich im Bereich zwischen den Kennlinien F = 2 und
F = 5. Um die Betriebssicherheit zu erhalten wählt man den höheren Faktor, damit
beträgt die erforderliche Abkühlzeit 2,5s.
F * Bremszeit = Abkühlzeit
5 * 0,5s = 2,5s

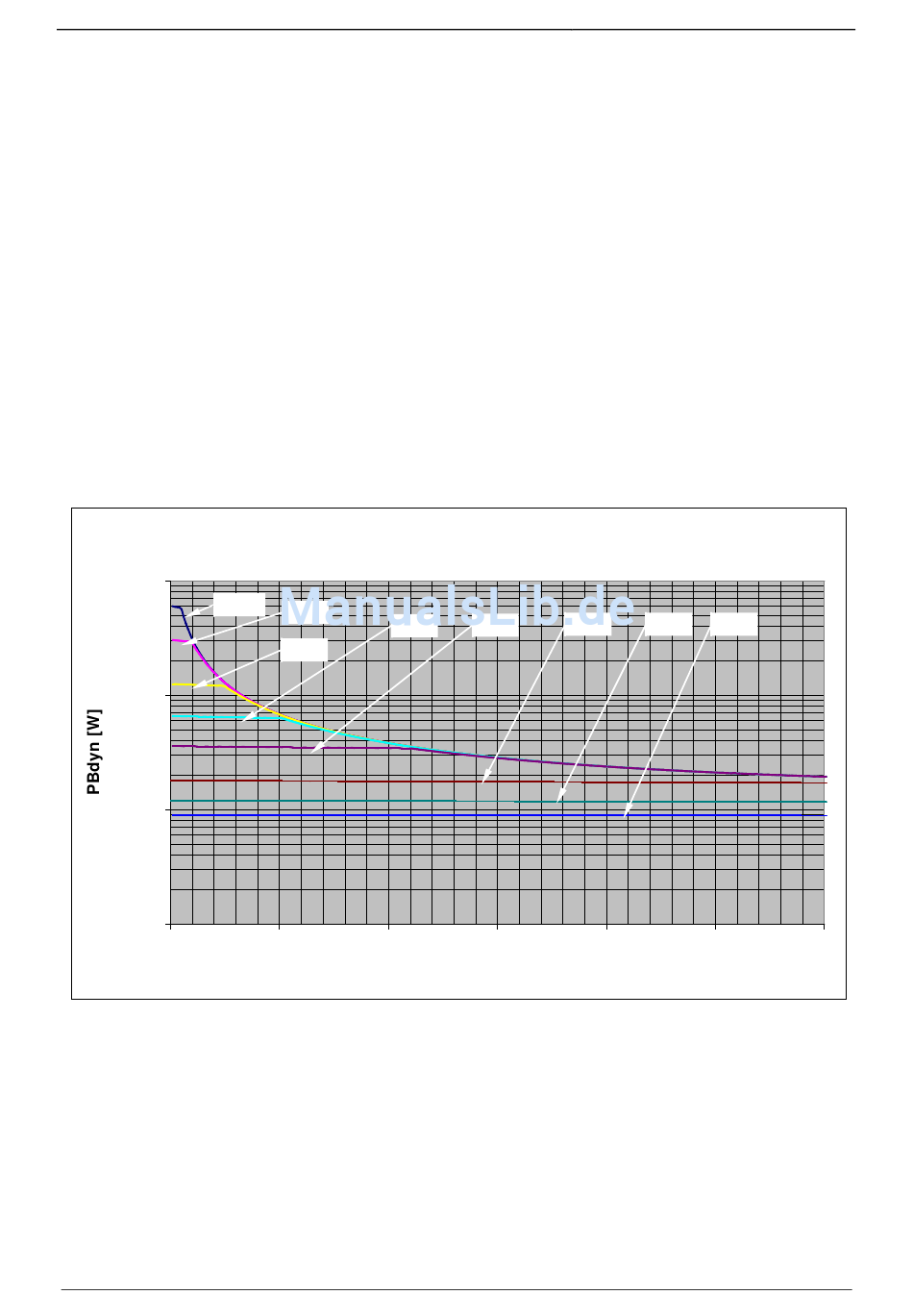

10.4.1.2 Zulässige Bremsimpulsleistung: BRM08/01 mit
C3S015V4 / C3S038V4
BRM08/01 (480V)
F=50
F=10
F=20
0,5 1
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
F=2
F=5
1,5 2
Braking time [s]
C3I30I31T11
F=1 F=0.5
2,5 3
