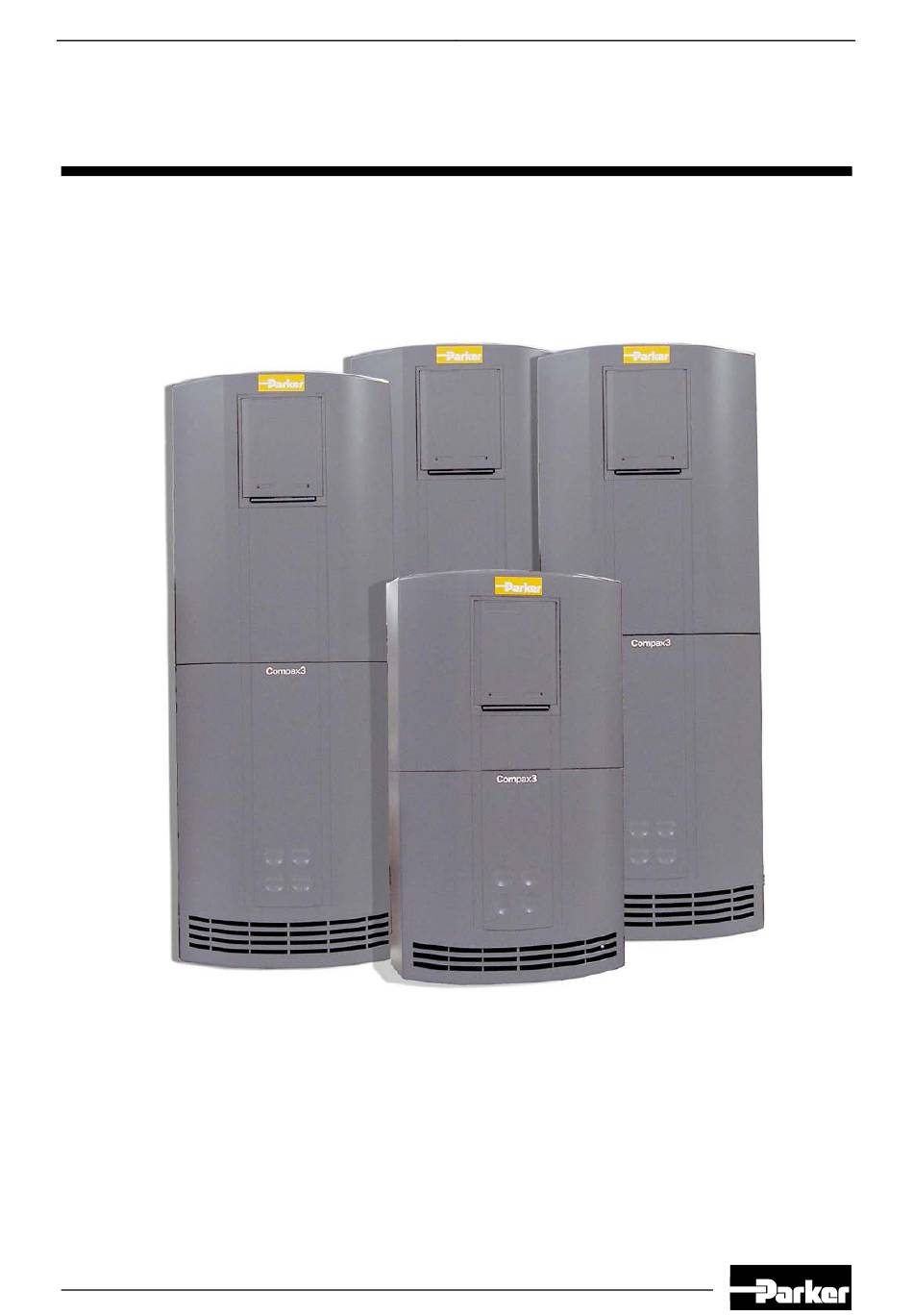

- Seite 1 Electromechanical Automation Highpowergeräte Installations-Handbuch Compax3H Highpowergeräte 190-120149 N13 2019-06 Ab Release R09-63 Technische Änderungen vorbehalten. 20.04.2016 190-120149N13 2019-06 Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
-
Seite 2: Haftungsausschluss
überprüft, notwendige Korrekturen sind in den nachfolgenden Publikationen enthalten. Das Original - Dokument wurde in Deutsch erstellt. Produktionsstätte: Parker Hannifin Manufacturing Germany GmbH & Co. KG Electromechanical & Drives Division [EME] Robert-Bosch-Strasse 22 77656 Offenburg (Germany) Tel.: + 49 (0781) 509-0 Fax: + 49 (0781) 509-98176 Internet: www.parker.com/eme http://www.parker.com/eme... -
Seite 3: Aktualisierung Der Handbücher
C3 ServoManager Parker EME 1. Hinweis zu den Unterlagen Compax3 - Diese Kurzanleitung enthält nur die wichtigsten Informationen; detaillierte Infor- Kurzanleitung mationen finden Sie in den Hilfe - Dateien der einzelnen Compax3 Gerätetypen. Compax3 - Download Seite: http://solutions.parker.com/c3_Support Hie finden Sie den Compax3 ServoManager, Firmware, Feldbusdateien, Targets und Applikationsbeispiele. -
Seite 4: Inhaltsverzeichnis
Einleitung Highpowergeräte Inhalt 1. Hinweis zu den Unterlagen ..............3 C3 ServoManager ..................3 2. Einleitung ....................4 Gerätezuordnung ..................4 Lieferumfang .................... 5 Typenschild ....................5 Verpackung, Transport, Lagerung ............6 Sicherheitshinweise ................7 2.5.1. Allgemeine Gefahren ..................7 2.5.2. -
Seite 5: Lieferumfang
Lieferumfang Parker EME Lieferumfang Im Lieferumfang enthalten: Gerätezubehör Gerätezubehör für C3H Gegenstecker für X3 und X4 SSK32/20: RS232 - Adapterkabel (Programmierschnittstelle C3HxxxV4 - SSK1 - PC) VBK17/01: SubD - Brücke montiert Typenschild Die vorliegende Gerätesausführung ist durch das Typenschild (auf dem Gehäuse) -
Seite 6: Verpackung, Transport, Lagerung
Einleitung Highpowergeräte Verpackung, Transport, Lagerung Verpackungsmaterial und Transport Vorsicht! Die Verpackung ist brennbar; bei unsachgemäßer Entsorgung durch Verbrennung können tödlich wirkende Rauchgase entstehen. Die Verpackung ist für den Fall der Rücksendung aufzubewahren. Unsachgemäße oder falsche Verpackung kann zu Transportschäden führen. Transportieren Sie den Antrieb immer auf sichere Weise und bei hohen Gewichten mit einem geeigneten Hebezeug (Gewicht (siehe Seite 15)). -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Parker EME Sicherheitshinweise 2.5.1. Allgemeine Gefahren Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das beschriebene Gerät ist nach dem Stand der Technik gebaut und ist betriebssicher. Dennoch können von dem Gerät Gefahren ausgehen, wenn dieses unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird. -
Seite 8: Garantiebedingungen
Einleitung Highpowergeräte Bevor am Gerät gearbeitet werden kann, muss die Versorgungsspannung an den Klemmen L1, L2 und L3 abgeschaltet werden. Warten Sie mindestens 10 Minuten, damit die Leistungsgleichspannung auf einen sicheren Wert sinken kann (<50V). Überprüfen Sie mittels eines Voltmeters, ob die Spannung an den Klemmen DC+ und DC- auf unter 50V gesunken ist. -
Seite 9: Einsatzbedingungen Netzfilter
Schrankmasse. Befestigen Sie das Filtergehäuse und das Gerät niemals auf lackierten Oberflächen! Zubehör: Verwenden Sie nur das von Parker empfohlene Zubehör. Schirme aller Kabel beidseitig großflächig kontaktieren! Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61800-3. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in... -
Seite 10: Einsatzbedingungen Für Die Ul-Zulassung Compax3H
Einleitung Highpowergeräte 2.7.2. Einsatzbedingungen für die UL-Zulassung Compax3H UL-Zulassung für Compax3H nach UL508C UL-Konform: E-File_Nr.: E235342 Zertifiziert Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL" - Zeichen dokumentiert. "UL" - Zeichen: Einsatzbedingungen Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2 ... -
Seite 11: Strom Auf Dem Netz-Pe (Ableitstrom)
Einsatzbedingungen Parker EME 2.7.3. Strom auf dem Netz-PE (Ableitstrom) Dieses Produkt kann einen Gleichstrom im Schutzleiter verursachen. Wo für den Schutz im Falle einer direkten oder indirekten Berührung ein Differenzstromgerät (RCD) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD vom Typ B (allstromsensitiv) zulässig. -
Seite 12: Eg - Konformitätserklärung Compax3H
Einleitung Highpowergeräte EG - Konformitätserklärung Compax3H 190-120149N13 2019-06... -
Seite 13: Montage Und Abmessungen C3H
EG - Konformitätserklärung Compax3H Parker EME 3. Montage und Abmessungen C3H Die Geräte sind senkrecht auf einer ebenen Fläche im Schaltschrank zu montieren. Abmessungen: (1): Elektronik (2): Kühlkörper 453mm 440mm 245mm 252mm 150mm C3H050V4 668,6mm 630mm 312mm 257mm 150mm C3H090V4... -
Seite 14: Montageabstände, Luftströme Compax3H050V4
Montage und Abmessungen C3H Highpowergeräte 3.1.1. Montageabstände, Luftströme Compax3H050V4 in mm C3H050V4 3.1.2. Montageabstände, Luftströme Compax3H090V4 in mm C3H090V4 3.1.3. Montageabstände, Luftströme Compax3H1xxV4 in mm C3H1xxV4 14 (16) 190-120149 N10 Juli 2015 14.07.15 10:26... -
Seite 15: Technische Daten
EG - Konformitätserklärung Compax3H Parker EME 4. Technische Daten Netzanschluss Compax3HxxxV4 3*400VAC Gerätetyp Compax3 H050V4 H090V4 H125V4 H155V4 Dreiphasig 3*400VAC / 350-528VAC / 50-60Hz Netzspannung 66Aeff 95Aeff 143Aeff 164Aeff Eingangsstrom 50Aeff 90Aeff 125Aeff 155Aeff Ausgangsstrom Maximale Eingangs- 100A 160A 200A sicherung pro Gerät... - Seite 16 Technische Daten Highpowergeräte 190-120149N13 2019-06...
