Inbetriebnahme Compax3
150
Start
Start-Signal für die Markenpositionierung (Steuerwort 1 Bit 4)
RegSearch:
Positionierung zum Suchen der Marke
RegMove:
Positionierung nach Marke
StartIgnore:
Marken - Sperr - Fenster: (siehe Seite 145) Beginn der Sperrzone
StopIgnore:
Marken - Sperr - Fenster: Ende der Sperrzone
Reg:
Markensignal (E4 an X12/10)
Regf:
Signal: Marke erkannt
(Statuswort 1 Bit 15)
POS:
Signal: Position erreicht
(Ausgang A1: X12/3 oder Zustandswort 1 Bit 9)
1
Programmierbare Statusbits von RegSearch (nur bei Positionieren mit Satzanwahl)
2
Programmierbare Statusbits von RegMove (nur bei Positionieren mit Satzanwahl)
Der Antrieb fährt auf die Zielposition aus dem Bewegungssatz RegSearch

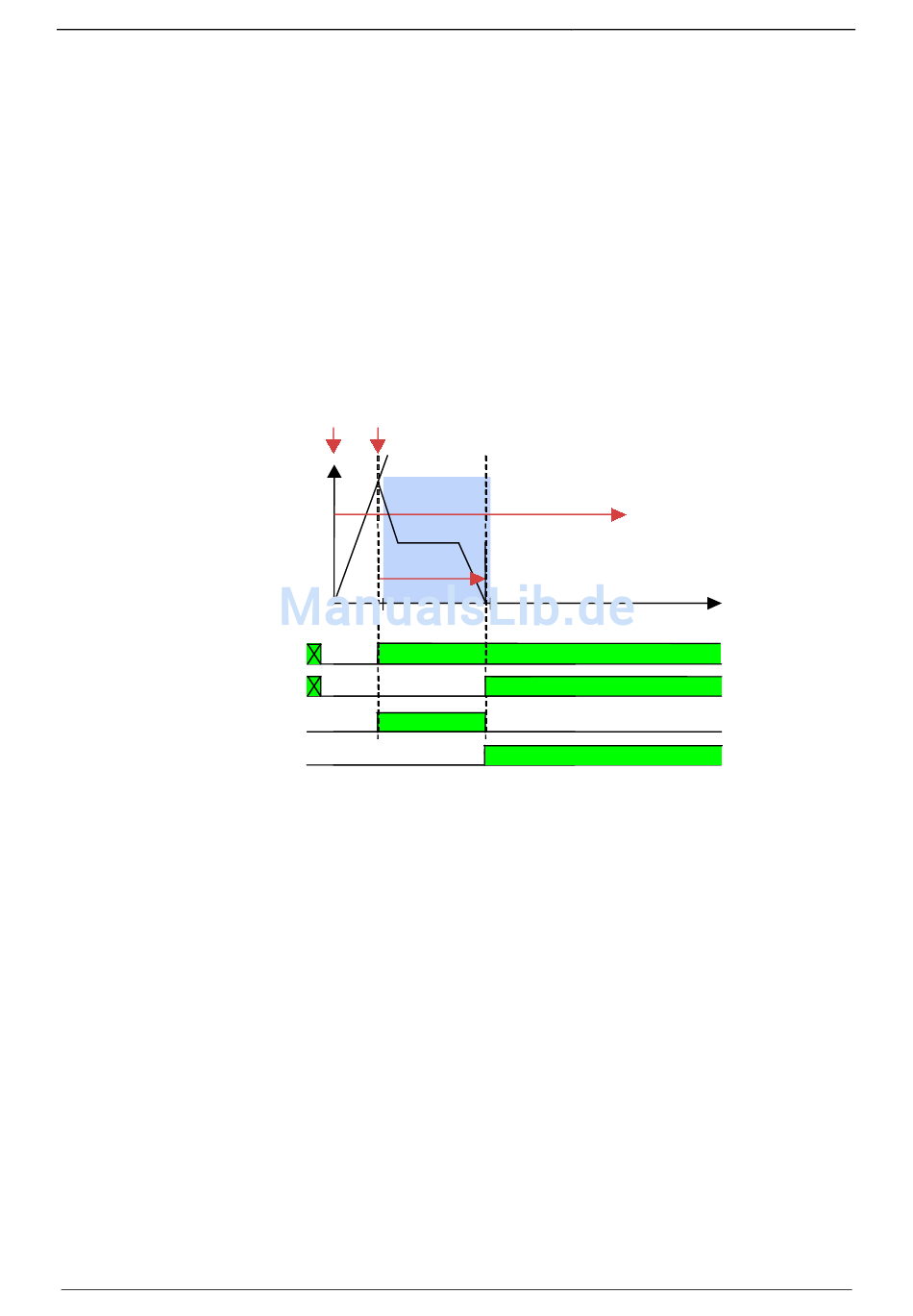

Beispiel 4: Die Marke kommt vor dem Marken - Sperr - Fenster
Reg
Start
v
RegMove
StartIgnore
Regf
POS
1
active
2
Start
Start-Signal für die Markenpositionierung (Steuerwort 1 Bit 4)
RegSearch:
Positionierung zum Suchen der Marke
RegMove:
Positionierung nach Marke
StartIgnore:
Marken - Sperr - Fenster: (siehe Seite 145) Beginn der Sperrzone
StopIgnore:
Marken - Sperr - Fenster: Ende der Sperrzone
Reg:
Markensignal (E4 an X12/10)
Regf:
Signal: Marke erkannt
(Statuswort 1 Bit 15)
POS:
Signal: Position erreicht
(Ausgang A1: X12/3 oder Zustandswort 1 Bit 9)
1
Programmierbare Statusbits von RegSearch (nur bei Positionieren mit Satzanwahl)
2
Programmierbare Statusbits von RegMove (nur bei Positionieren mit Satzanwahl)
Ab der Marke fährt der Antrieb relativ um den in RegMove definieren Offset weiter
und bleibt an dieser Position stehen (Gleiches Verhalten wie in Beispiel 1).
