Ablauf Der Automatischen Ermittlung Der Lastkenngröße (Lastidentifikation) - Parker Compax3 I31T11 Bedienungsanleitung

Parker EME
Vorsicht! Sichern Sie vor dem Bestromen den Verfahrbereich ab!
Vorsicht! Der Antrieb führt während der Lastidentifikation ruckelnde
Bewegungen aus!

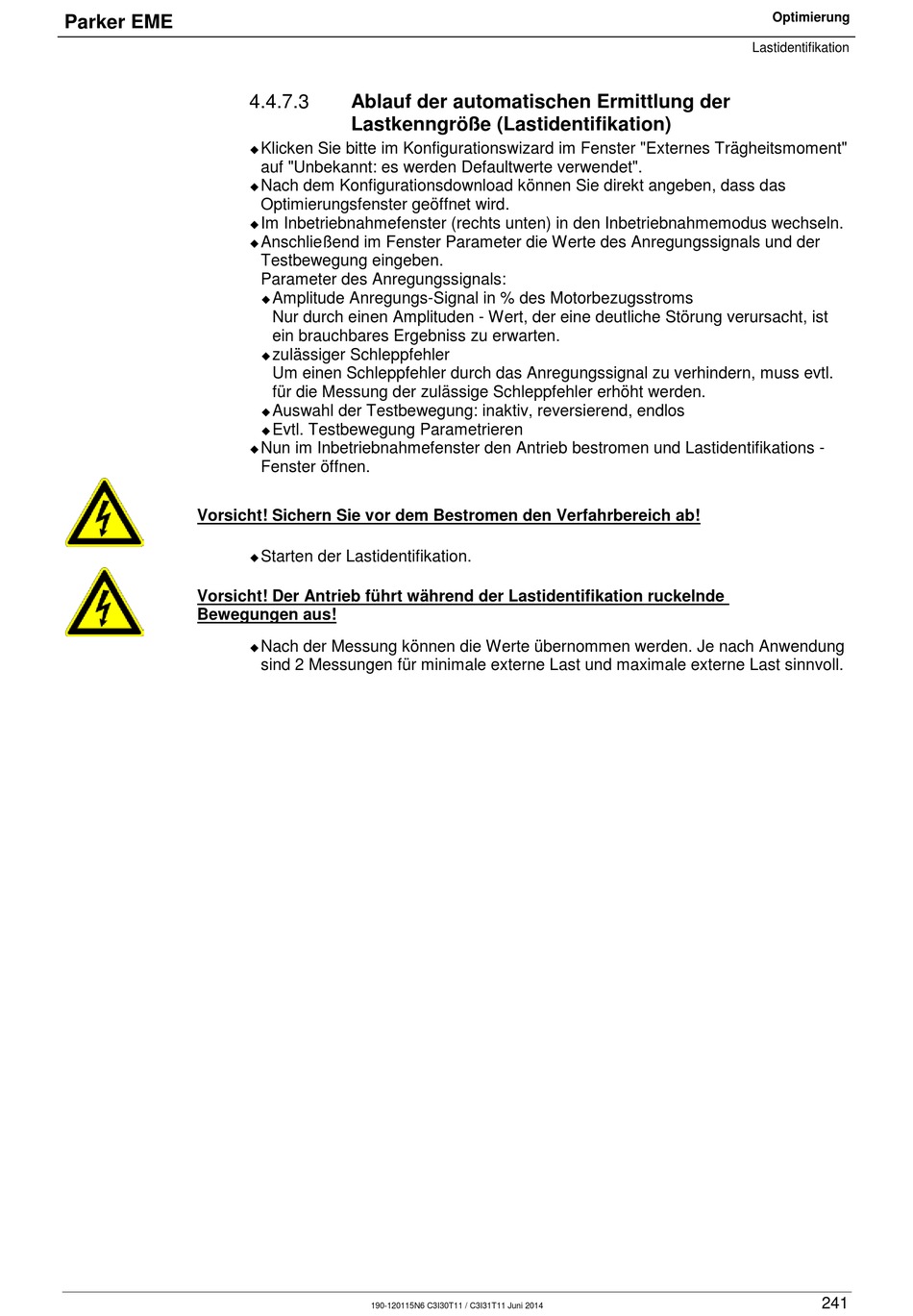

4.4.7.3 Ablauf der automatischen Ermittlung der
Lastkenngröße (Lastidentifikation)
Klicken Sie bitte im Konfigurationswizard im Fenster "Externes Trägheitsmoment"

auf "Unbekannt: es werden Defaultwerte verwendet".
Nach dem Konfigurationsdownload können Sie direkt angeben, dass das

Optimierungsfenster geöffnet wird.
Im Inbetriebnahmefenster (rechts unten) in den Inbetriebnahmemodus wechseln.

Anschließend im Fenster Parameter die Werte des Anregungssignals und der

Testbewegung eingeben.
Parameter des Anregungssignals:
Amplitude Anregungs-Signal in % des Motorbezugsstroms

Nur durch einen Amplituden - Wert, der eine deutliche Störung verursacht, ist
ein brauchbares Ergebniss zu erwarten.
zulässiger Schleppfehler

Um einen Schleppfehler durch das Anregungssignal zu verhindern, muss evtl.
für die Messung der zulässige Schleppfehler erhöht werden.
Auswahl der Testbewegung: inaktiv, reversierend, endlos

Evtl. Testbewegung Parametrieren

Nun im Inbetriebnahmefenster den Antrieb bestromen und Lastidentifikations -

Fenster öffnen.
Starten der Lastidentifikation.

Nach der Messung können die Werte übernommen werden. Je nach Anwendung

sind 2 Messungen für minimale externe Last und maximale externe Last sinnvoll.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Optimierung
Lastidentifikation
241
