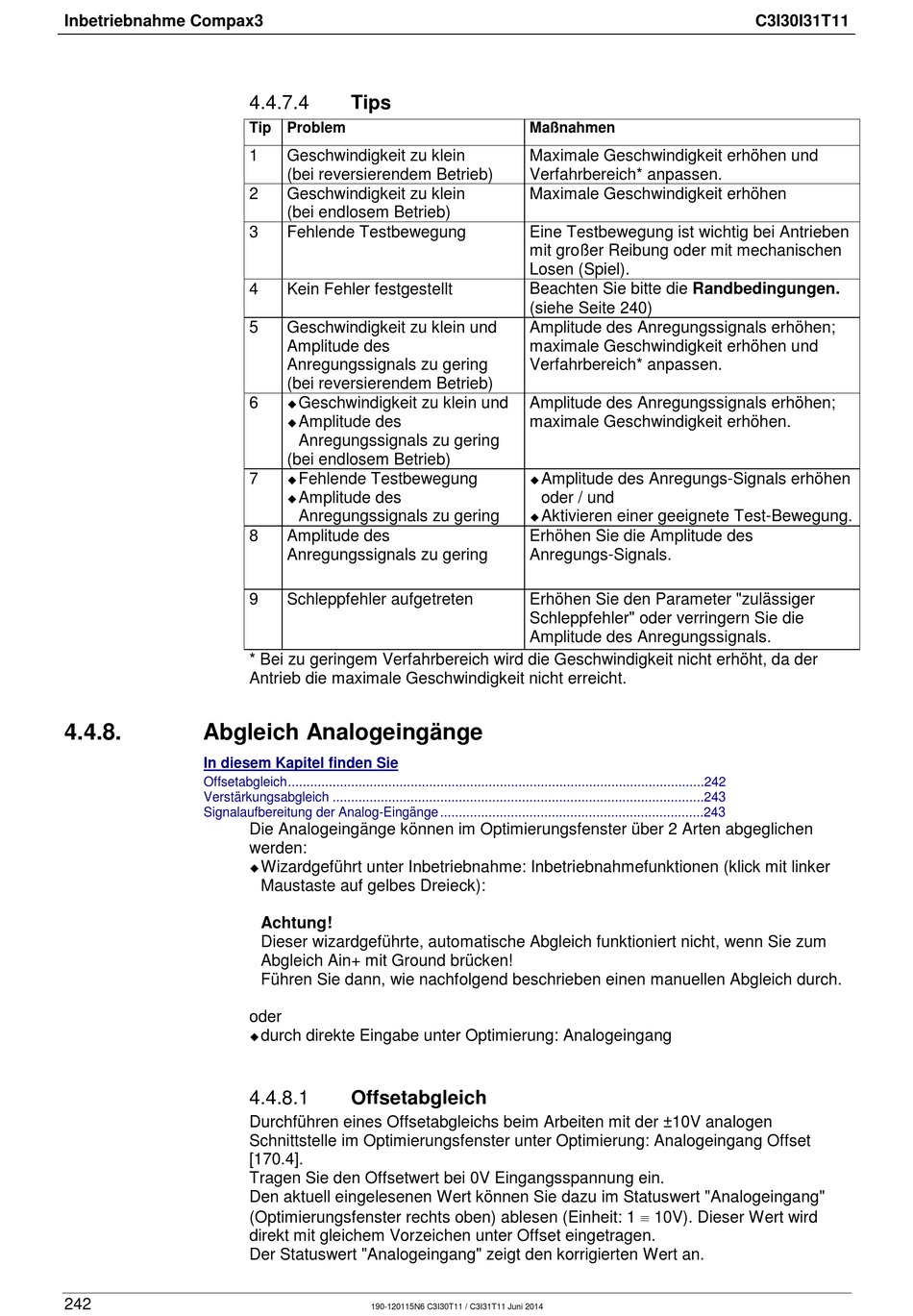

Inbetriebnahme Compax3
4.4.8. Abgleich Analogeingänge
In diesem Kapitel finden Sie

Offsetabgleich ................................................................................................................242

Verstärkungsabgleich ....................................................................................................243
Signalaufbereitung der Analog-Eingänge .......................................................................243
242
4.4.7.4

Tips

Tip Problem
1 Geschwindigkeit zu klein
(bei reversierendem Betrieb)
2 Geschwindigkeit zu klein
(bei endlosem Betrieb)
3 Fehlende Testbewegung
4 Kein Fehler festgestellt
5 Geschwindigkeit zu klein und
Amplitude des
Anregungssignals zu gering
(bei reversierendem Betrieb)
6 Geschwindigkeit zu klein und

Amplitude des

Anregungssignals zu gering
(bei endlosem Betrieb)
7 Fehlende Testbewegung

Amplitude des

Anregungssignals zu gering
8 Amplitude des
Anregungssignals zu gering
9 Schleppfehler aufgetreten
* Bei zu geringem Verfahrbereich wird die Geschwindigkeit nicht erhöht, da der
Antrieb die maximale Geschwindigkeit nicht erreicht.
Die Analogeingänge können im Optimierungsfenster über 2 Arten abgeglichen
werden:
Wizardgeführt unter Inbetriebnahme: Inbetriebnahmefunktionen (klick mit linker

Maustaste auf gelbes Dreieck):
Achtung!
Dieser wizardgeführte, automatische Abgleich funktioniert nicht, wenn Sie zum
Abgleich Ain+ mit Ground brücken!
Führen Sie dann, wie nachfolgend beschrieben einen manuellen Abgleich durch.
oder
durch direkte Eingabe unter Optimierung: Analogeingang

4.4.8.1 Offsetabgleich
Durchführen eines Offsetabgleichs beim Arbeiten mit der ±10V analogen
Schnittstelle im Optimierungsfenster unter Optimierung: Analogeingang Offset
[170.4].
Tragen Sie den Offsetwert bei 0V Eingangsspannung ein.
Den aktuell eingelesenen Wert können Sie dazu im Statuswert "Analogeingang"
(Optimierungsfenster rechts oben) ablesen (Einheit: 1 ≡ 10V). Dieser Wert wird
direkt mit gleichem Vorzeichen unter Offset eingetragen.
Der Statuswert "Analogeingang" zeigt den korrigierten Wert an.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Maßnahmen
Maximale Geschwindigkeit erhöhen und
Verfahrbereich* anpassen.
Maximale Geschwindigkeit erhöhen
Eine Testbewegung ist wichtig bei Antrieben
mit großer Reibung oder mit mechanischen
Losen (Spiel).
Beachten Sie bitte die Randbedingungen.
(siehe Seite 240)
Amplitude des Anregungssignals erhöhen;
maximale Geschwindigkeit erhöhen und
Verfahrbereich* anpassen.
Amplitude des Anregungssignals erhöhen;
maximale Geschwindigkeit erhöhen.
Amplitude des Anregungs-Signals erhöhen

oder / und
Aktivieren einer geeignete Test-Bewegung.

Erhöhen Sie die Amplitude des
Anregungs-Signals.
Erhöhen Sie den Parameter "zulässiger
Schleppfehler" oder verringern Sie die
Amplitude des Anregungssignals.
C3I30I31T11
