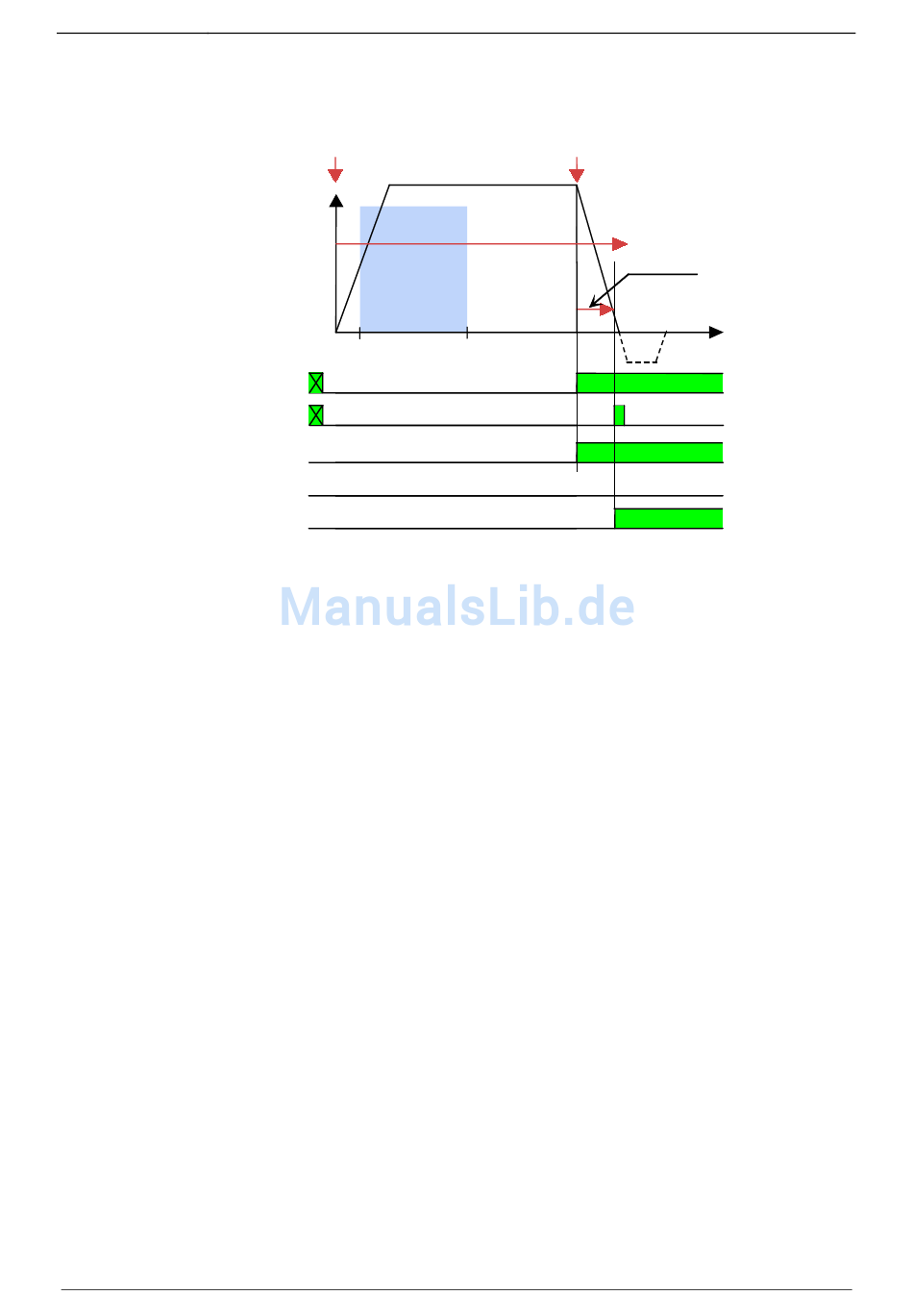

Beispiel 5: Die Marke kommt nach dem Marken - Sperr - Fenster,
Marke kann aber nicht ohne Umkehr erreicht werden
Start
v
StartIgnore
Regf
POS
1
2
Error
Start
Start-Signal für die Markenpositionierung (Steuerwort 1 Bit 4)
RegSearch:
Positionierung zum Suchen der Marke
RegMove:
Positionierung nach Marke
StartIgnore:
Marken - Sperr - Fenster: (siehe Seite 145) Beginn der Sperrzone
StopIgnore:
Marken - Sperr - Fenster: Ende der Sperrzone
Reg:
Markensignal (E4 an X12/10)
Regf:
Signal: Marke erkannt
(Statuswort 1 Bit 15)
POS:
Signal: Position erreicht
(Ausgang A1: X12/3 oder Zustandswort 1 Bit 9)
1
Programmierbare Statusbits von RegSearch (nur bei Positionieren mit Satzanwahl)
2
Programmierbare Statusbits von RegMove (nur bei Positionieren mit Satzanwahl)
Error
Ausgang A0: X12/2 oder Statuswort 1 Bit 3
Position erreicht kann kurz aktiviert werden, wenn das Positionsfenster nicht mit
dem Sollwert verknüpft wurde.
Durch "Größere Verzögerung bei RegMove zulassen (siehe Seite 145)" stellt
Compax3 die benötigte Verzögerung ein.
