Gerätebeschreibung Compax3
3.9.3.

Montage und Abmessungen C3H

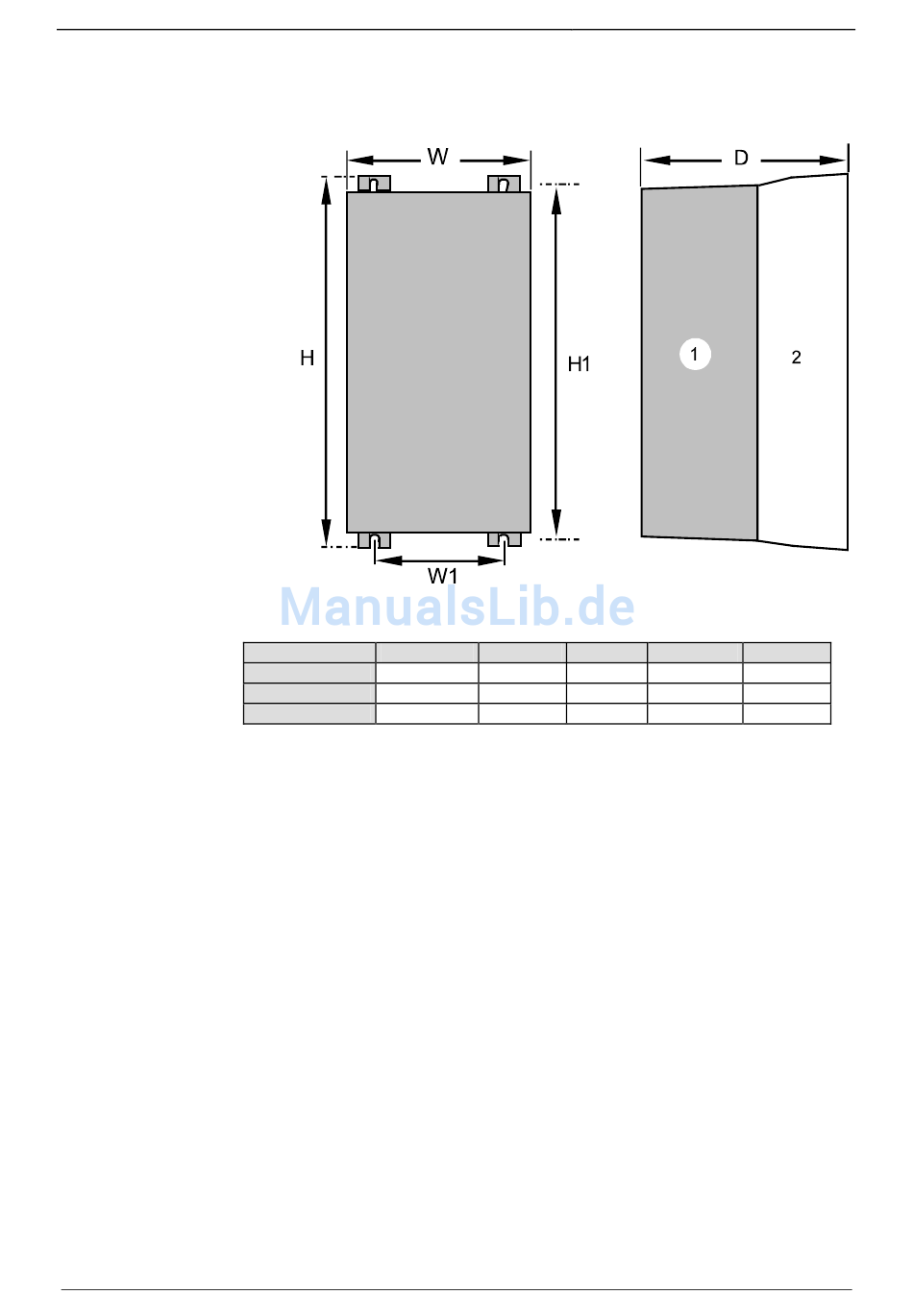

Abmessungen:
Lüftung:
76
Die Geräte sind senkrecht auf einer ebenen Fläche im Schaltschrank zu montieren.
453mm
C3H050V4
668,6mm
C3H090V4
720mm
C3H1xxV4
Befestigung: 4 Schrauben M6
Während des Betriebs strahlt das Gerät Wärme (Verlustleistung) ab. Sehen Sie
ausreichenden Montageabstand unter und über dem Gerät vor, um die freie
Zirkulation der Kühlluft zu gewährleisten. Beachten Sie die vorgeschriebenen
Abstände anderer Geräte. Vergewissern Sie sich, dass die Montageplatte keinen
anderen Temperatureinflüssen als denen der darauf montierten Geräte ausgesetzt
ist.
Werden zwei oder mehr Geräte zusammengebaut, addiert sich der
Montageabstand.
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
H H1
440mm 245mm
630mm 312mm
700mm 355mm
C3I30I31T11
(1): Elektronik
(2): Kühlkörper
D W
252mm 150mm
257mm 150mm
257mm 150mm
W1
