In diesem Kapitel finden Sie
P-TE - Symbol ............................................................................................................... 195
Sprungantwort eines Verzögerungsgliedes .................................................................... 195
Näherung eines gut gedämpften Regelkreises............................................................... 196
Frequenzgang des P-TE Gliedes (Betrag und Phase) ................................................... 197
Ein gut gedämpfter Regelkreis kann unter bestimmten Voraussetzungen zur
Vereinfachung des Reglerentwurfs durch ein Verzögerungsglied erster Ordnung
(P-TE Glied) mit der Ersatzzeitkonstante TE und der Gesamtverstärkung Kp,
angenähert werden. Ein P-TE Glied stellt ein Verzögerungsglied erster Ordnung
dar und gehört zu den einfachen dynamischen Grundgliedern.
P-TE - Symbol
Κp,T
W(t)

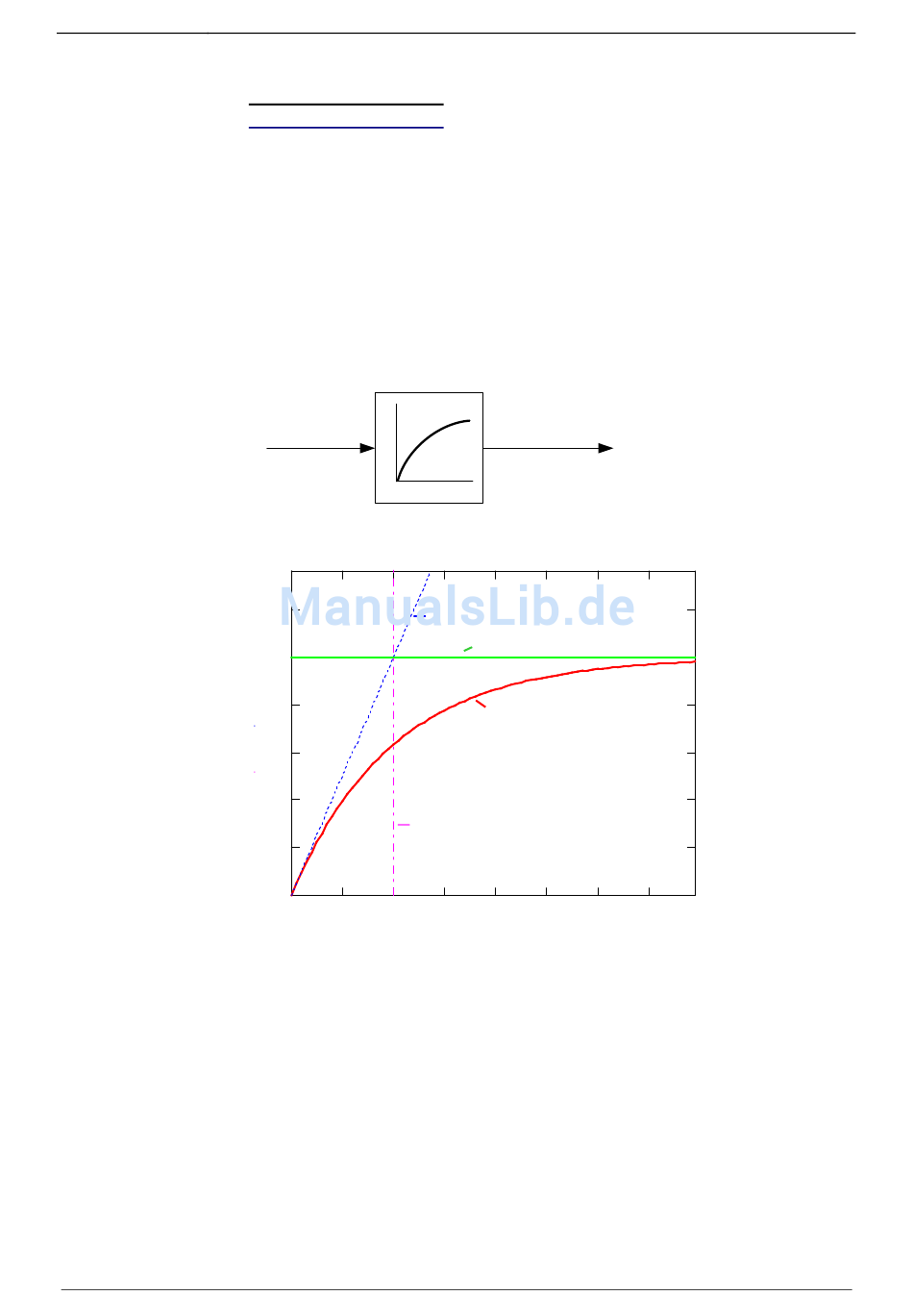

Sprungantwort eines Verzögerungsgliedes
Sprungantwort eines Verzögerungsgliedes 1er Ordnung mit Kp=1 und TE=2.0s
1.2
,
X t TE ( )
1
0.8
0.6
0.4
T E
0.2
0
0 1 2
T: Tangente
S: Eingangssprung
P-TE: Ausgangsgröße des P-TE Glieds
TE: Zeitkonstante des P-TE Glieds
Die Definition der Verzögerungszeitkonstante ist in der obigen Abbildung
veranschaulicht. Der Schnittzeitpunkt der Tangente mit der Sprungfunktion selbst
ist nach der Definition die Verzögerungszeitkonstante (bei Filtern
Filterzeitkonstante genannt) eines P-TE - Gliedes. Zu diesem Zeitpunkt beträgt der
Wert der Sprungantwort ca. 63% seines Endwerts. In der Praxis entspricht die
Sprungantwort beispielsweise der Spannungsladekurve eines Kondensators.
