Parker EME

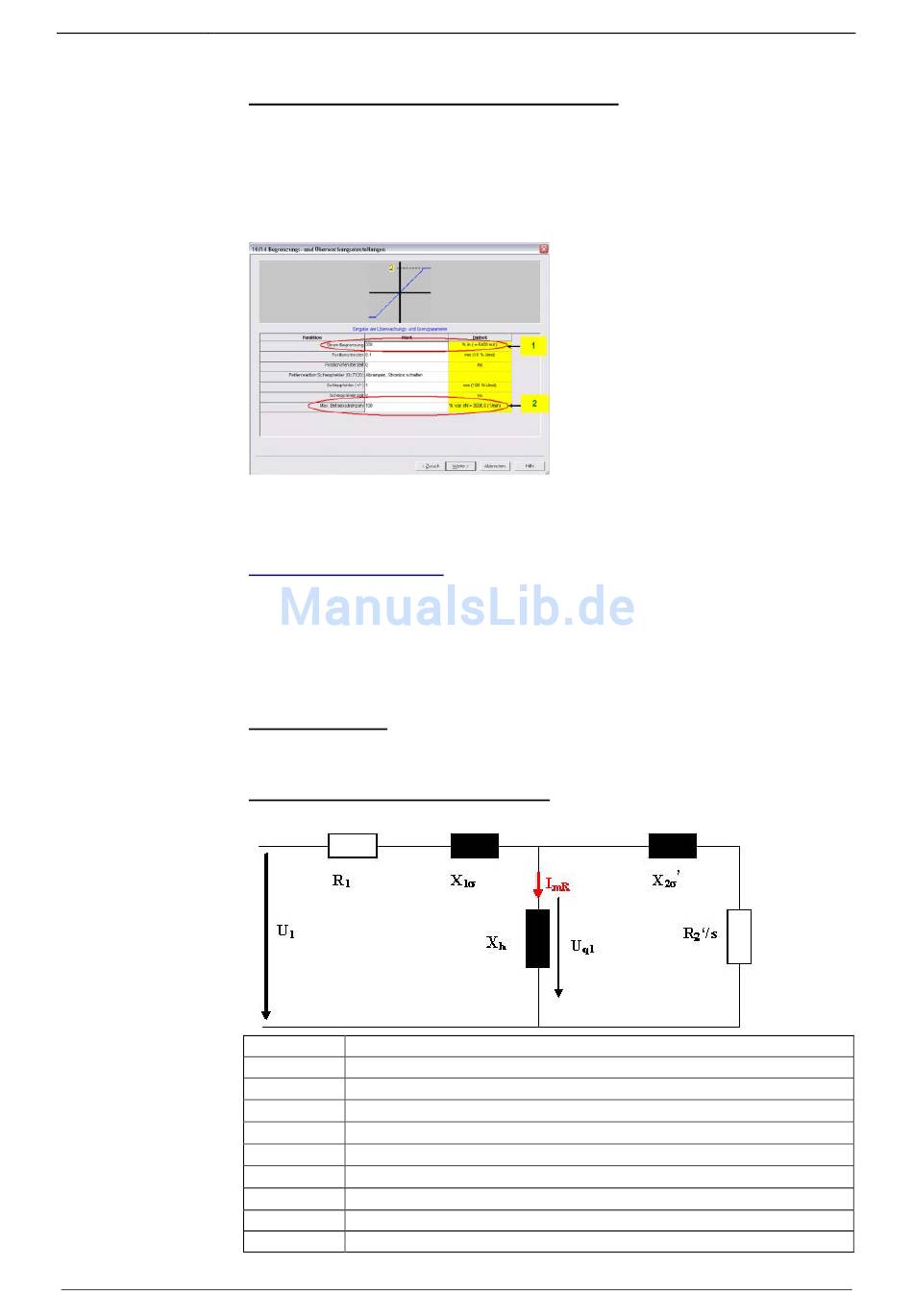

Begrenzungs- und Überwachungseinstellungen
Auf der Wizardseite "Begrenzungs- und Überwachungseinstellungen" können unter
anderem Strom- und Drehzahlbegrenzungen in % von ihren Nennwerten
eingestellt werden. Die Nennwerte sind Motorparameter, die aus der
Motordatenbank bzw. durch die Verschiebung des Bezugspunkts auf der
Wizardseite "Motor Bezugspunkt" resultieren.
Wizardseite Begrenzungs- und Überwachungseinstellungen:
1: Strom-Begrenzung
2: Drehzahl-Begrenzung
Asynchronmotoren
Typenschilddaten .......................................................................................................... 189
Ersatzschaltbild - Daten für eine Phase ......................................................................... 189
Schlupffrequenz............................................................................................................. 190
Sättigungsverhalten ....................................................................................................... 190
Eckfrequenz für den Feldschwächbereich...................................................................... 191
Rotorzeitkonstate ........................................................................................................... 191
Ermittlung der Kommutierungseinstellungen .................................................................. 191
Asynchronmotoren: Erweiterung der Reglerstruktur ....................................................... 192
Typenschilddaten
Auf der 2. Wizardseite des Compax3 MotorManager müssen die Typenschilddaten
angegeben werden.
Ersatzschaltbild - Daten für eine Phase
Diese Daten können beim Hersteller erfragt oder messtechnisch ermittelt werden.
U1:
Nennphasenspannung
R1:
Ständerstrangwiderstand
Streureaktanz (für f=50Hz Netzfrequenz)
X1σ=2πfL1σ:
Ständerstreuinduktivität
L1σ:
Hauptreaktanz (für f=50Hz Netzfrequenz)
X
=2πfL
:
h
H
Hauptfeldinduktivität
LΗ:
X2σ'=2πfL2σ: Bezogene Streureaktanz (für f=50Hz Netzfrequenz)
Rotorstreuinduktivität
L2σ:
R
':
Bezogener Läuferwiderstand
2
I
:
Magnetisierungsstrom
mR
190-120115N6 C3I30T11 / C3I31T11 Juni 2014
Optimierung
Regleroptimierung
189
