Parker EME
3.8

Signalschnittstellen

In diesem Kapitel finden Sie

Resolver / Feedback (Stecker X13) ................................................................................. 65

Analog / Encoder (Stecker X11)....................................................................................... 67
Digitale Ein-/Ausgänge (Stecker X12) .............................................................................. 68

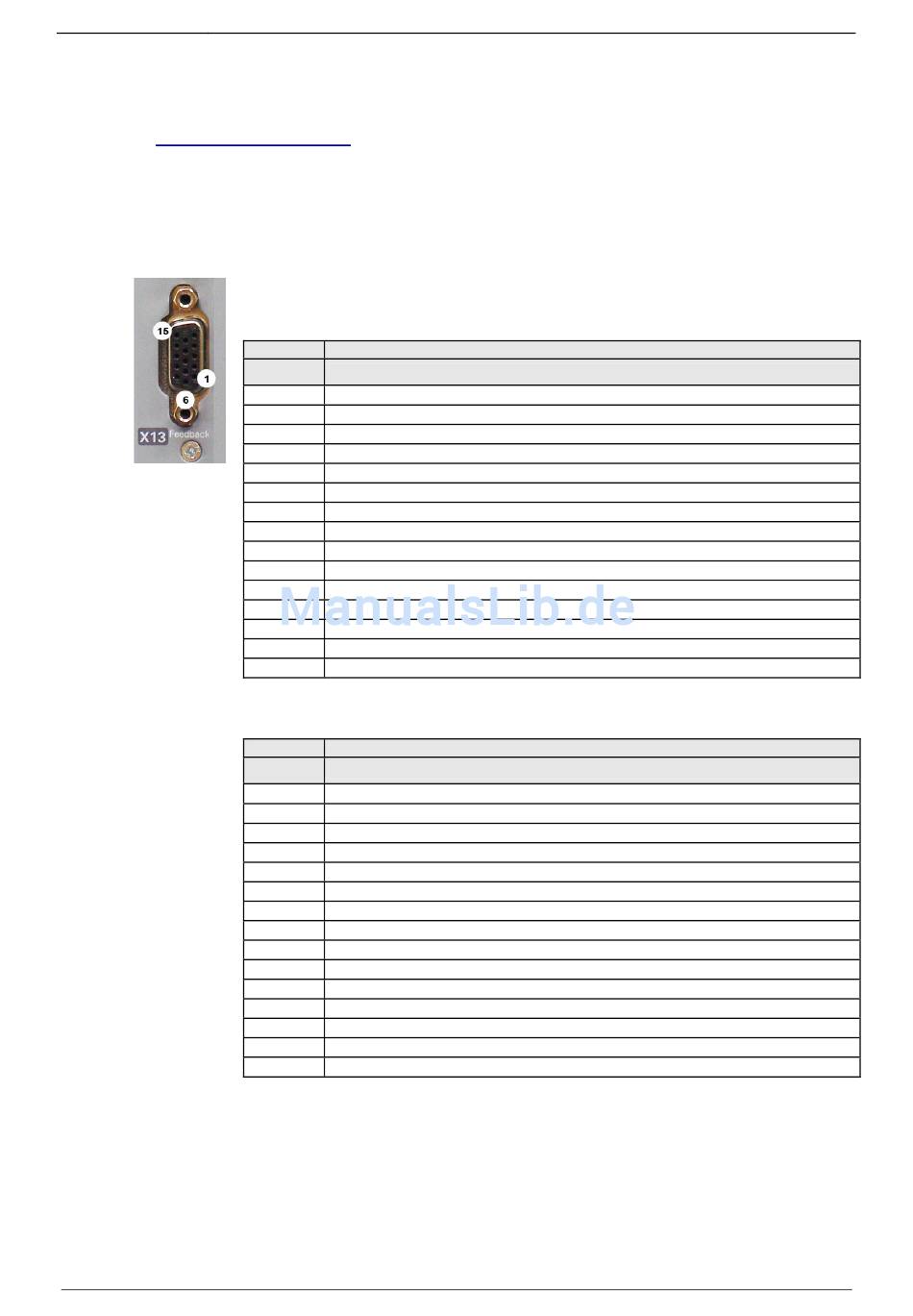

3.8.1. Resolver / Feedback (Stecker X13)
Belegung bei Feedback F10 (Resolver)
Pin X13 Feedback /X13 High Density /Sub D
Resolver (F10)
1 reserviert
2 reserviert
3 GND
4 REF-Resolver+
5 +5V (für Temperatursensor)
6 reserviert
7 SIN-
8 SIN+
9 reserviert
10 Tmot*
11 COS-
12 COS+
13 reserviert
14 reserviert
15 REF-Resolver-
Belegung bei Feedback F11 (SinCos)
Pin X13 Feedback /X13 High Density /Sub D
SinCos (F11)
1
reserviert
2 reserviert
3 GND
4 Vcc; +8 V bei Compax3S & Compax3H; +10 V bei Compax3M
5 res+5 V (für Temperatursensor)
6 reserviert
7 SIN-
8 SIN+
9 reserviert
10 Tmot*
11 COS-
12 COS+
13 DATAfbk
14 DATAfbk/
15 GND (Vcc)
190-120115N6 C3I30T11 / C3I31T11 Juni 2014

Signalschnittstellen

Resolver / Feedback (Stecker X13)
65
