BETRIEBSANLEITUNG
6.3.4
Einstellung im MultiMode 3-5:
de
24
B E T R I E B S A N L E I T U N G | WTM12L MultiMode
Tabelle 6: Teach-Ergebnis mit Objekt
Objekt da
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
Einlernen des Sensors mit Hintergrundausblendung und 2 Schaltpunkten
HINWEIS
In MultiMode 4: zuerst geteachter Schaltabstand ist immer Q1 und wird durch LED
3 symbolisiert. Zweiter geteachter Schaltabstand ist immer Q2 und wird durch LED
5 symbolisiert.

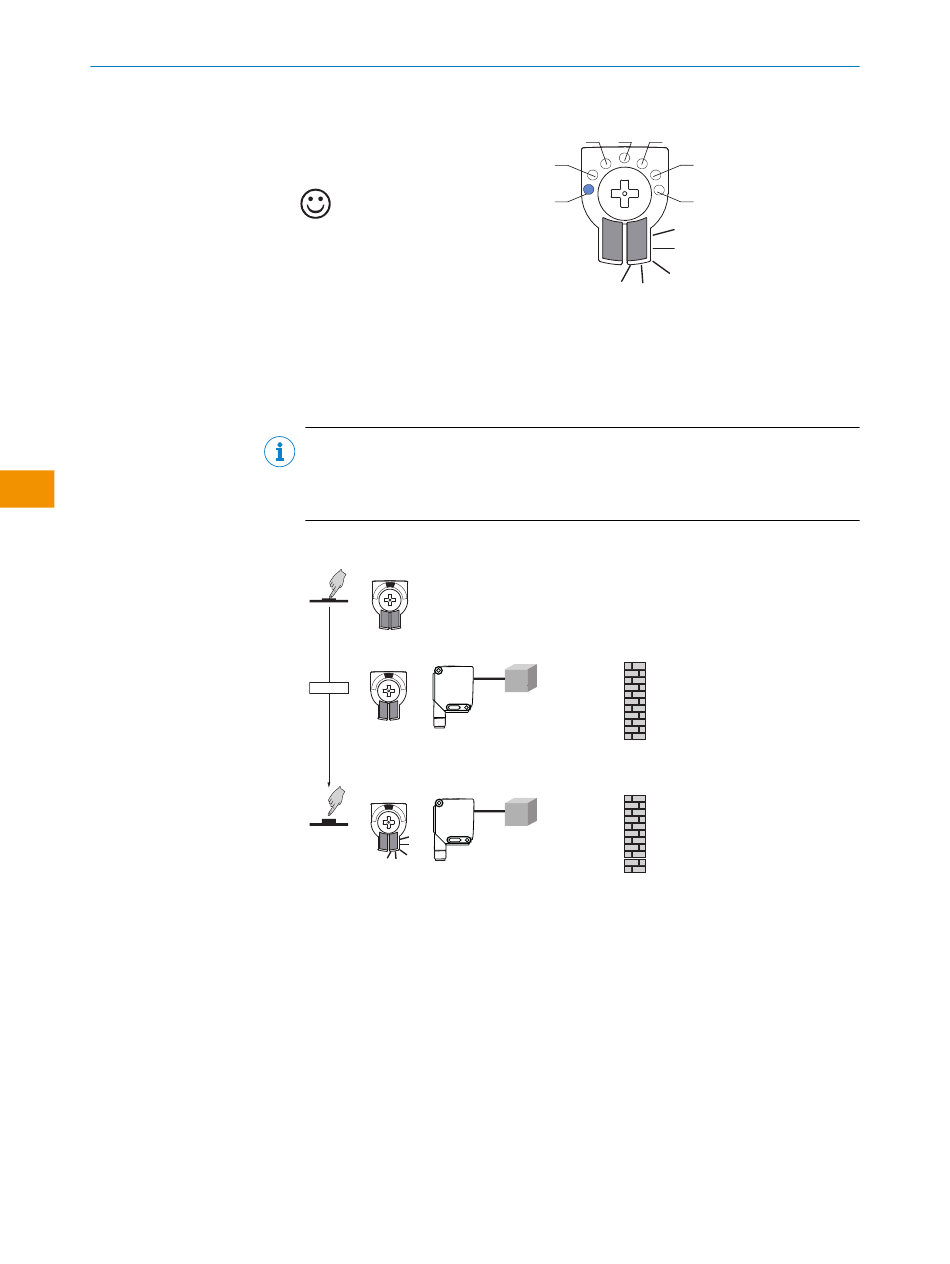

1.
Objekt in der gewünschten Position 1 positionieren und das Bedienelement
1-3 Sekunden drücken, bis die gelbe LED blinkt.
1...3 sec.
✓
Schaltabstand Q1 ist eingestellt.
2.
Nach kurzer Pause blinkt die gelbe LED erneut, jetzt kann der 2. Schaltabstand
eingelernt werden.
3
4
5
6
2
1
M
Irrtümer und Änderungen vorbehalten
8027716/2022-04-12 | SICK
