MANUAL DE INSTRUÇÕES
pt

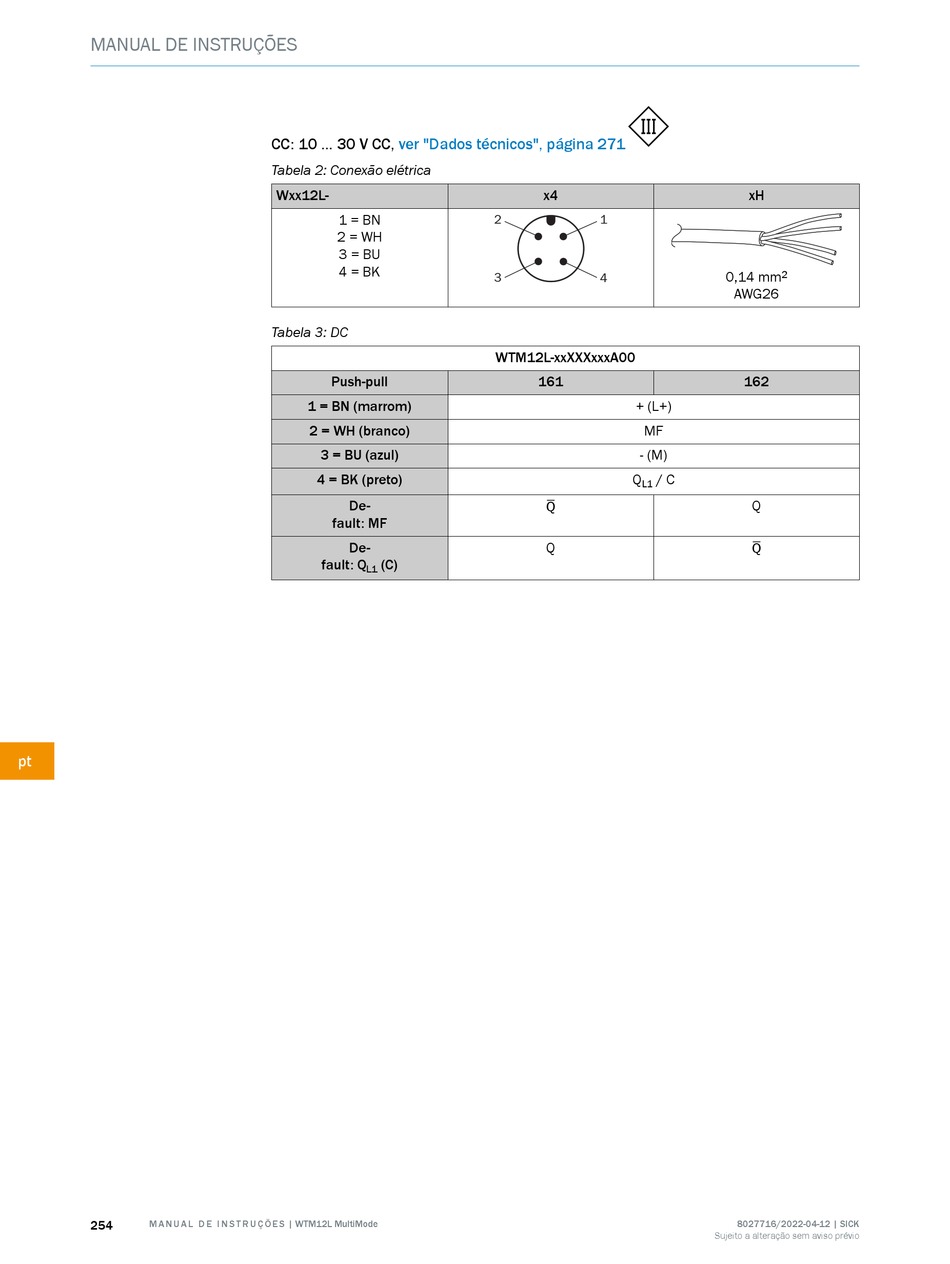

254 M A N U A L D E I N S T R U Ç Õ E S | WTM12L MultiMode
CC: 10 ... 30 V CC, ver "Dados técnicos", página 271
Tabela 2: Conexão elétrica
Wxx12L-
1 = BN
2 = WH
3 = BU
4 = BK
Tabela 3: DC
Push-pull
1 = BN (marrom)
2 = WH (branco)
3 = BU (azul)
4 = BK (preto)
De-
fault: MF
De-
fault: Q (C)
L1
x4
2 1
3 4
WTM12L-xxXXXxxxA00
161
+ (L+)
MF
- (M)
Q / C
L1
Q
Q
xH
0,14 mm
2
AWG26
162
Q
Q
