6.3.4 Réglage en MultiMode 3-5 :
8027716/2022-04-12 | SICK
Sujet à modification sans préavis
Tableau 6: Résultat de l'apprentissage avec l'objet
Objet présent
Pour régler la distance de commutation par IO-Link, consulter la notice d'instructions
« IO-Link Photoelectric sensors ».
Fonction d'apprentissage du capteur avec élimination d'arrière-plan et 2 points de
commutation
REMARQUE
En MultiMode 4 : la première distance de commutation configurée est toujours Q1
et est symbolisée par la LED 3. La deuxième distance de commutation contrôlée
est toujours Q2 et est symbolisée par la LED 5.

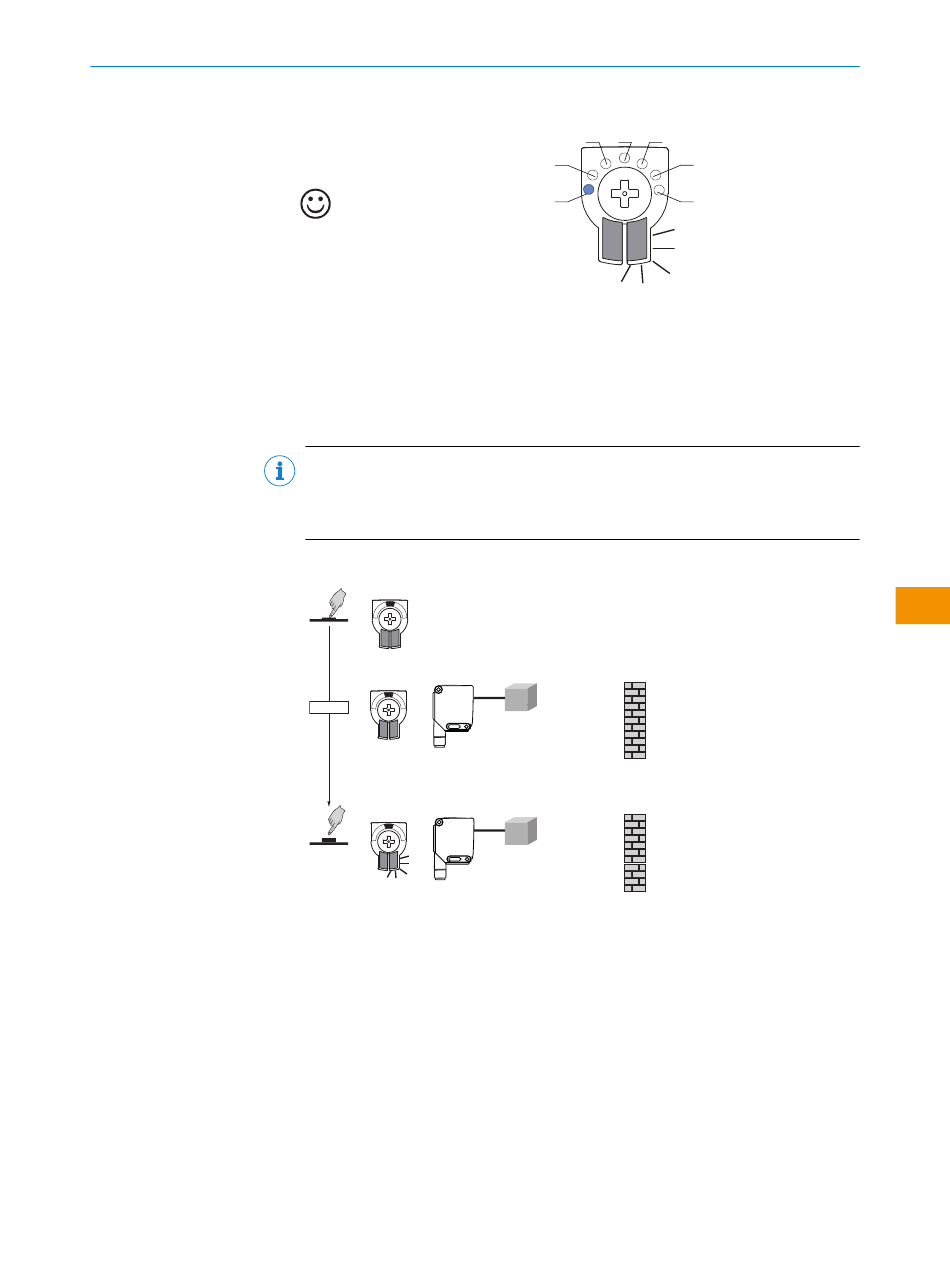

1. Positionner l'objet dans la position 1 souhaitée et appuyer sur l'élément de com‐
mande pendant 1 à 3 secondes, jusqu'à ce que la LED jaune clignote.
1...3 sec.
✓
La distance de commutation Q1 est réglée.
2. Après une courte pause, la LED jaune clignote à nouveau, il est maintenant
possible de passer à la deuxième étape. Distance de commutation peut être
configurée.
NOTICE D'INSTRUCTIONS
3 4 5
6
2
1 M
