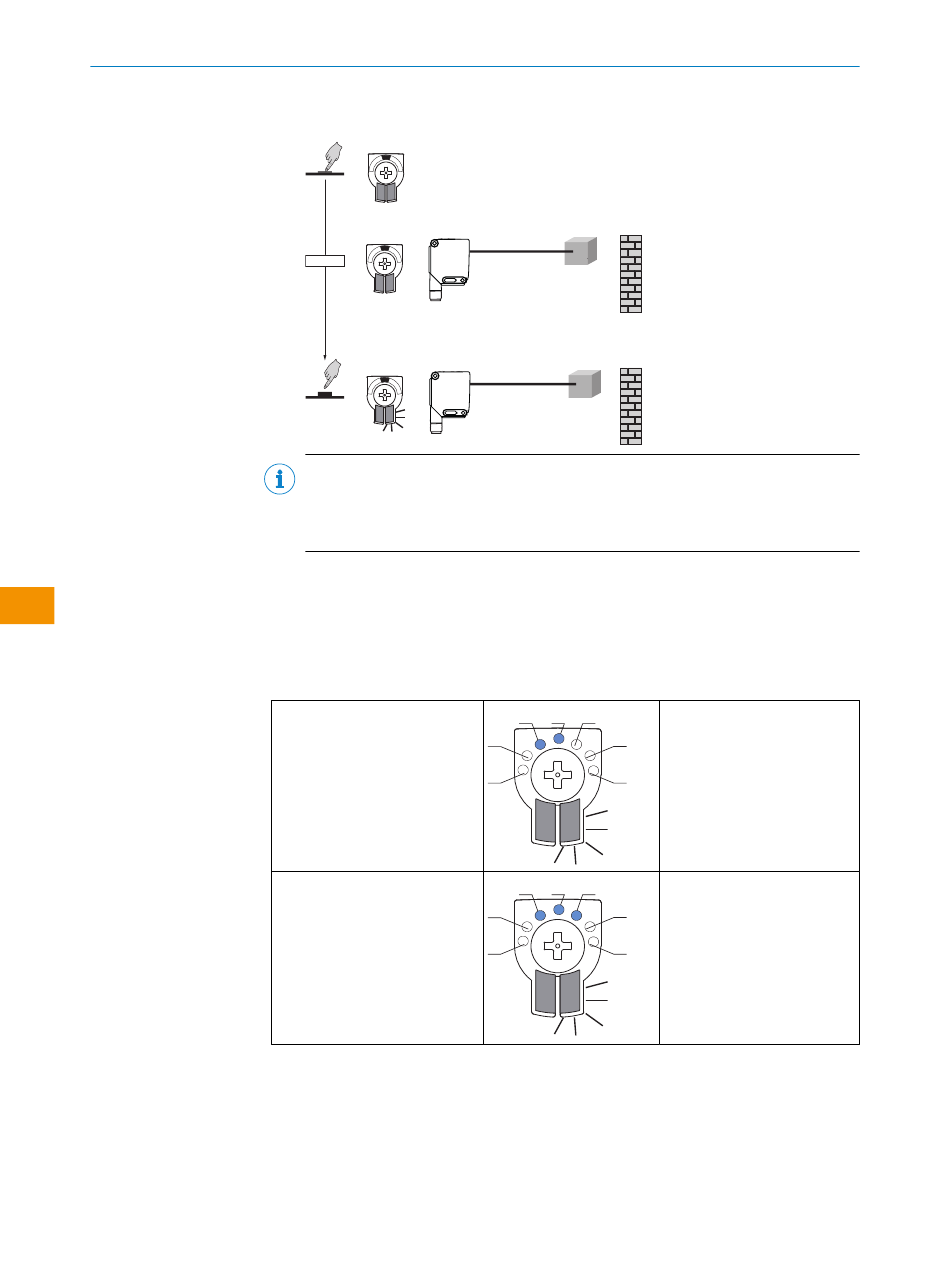

3. Positionner l'objet dans la position 2 souhaitée et appuyer 1 à 3 secondes sur
l'élément de commande jusqu'à ce que la LED jaune clignote.
1...3 sec.
REMARQUE
Ajout pour le mode 3 : la distance de commutation réglée se trouve maintenant
exactement entre les 2 points configurés
Ajout pour le mode 5 : QL (signal de fenêtre, dérivé de Qint.1 et Qint.2)
Affichage à LED en MultiMode 4 (2 points de commutation indépendants) :
Fall1 :
Q1 = point de commutation proche (configuré en premier) - LED 3
Q2 = point de commutation éloigné (configuré en dernier) - LED 5
Tableau 7: Comportement d'affichage, cas 1
Objet détecté au point de com‐
mutation proche Q1
Objet détecté au point de com‐
mutation éloigné Q2
Cas 2 :
Q1 = point de commutation éloigné (configuré en premier) - LED 3
Q2 = point de commutation proche (configuré en dernier) - LED 5
La sortie numérique 1 est indi‐
3 4 5
quée par la LED jaune et en
6
2
plus par la LED bleue 3.
1 M
La sortie numérique 2 est indi‐
3 4 5
quée par la LED jaune et en
6
2
plus par les LED bleues 3 + 5.
1 M
