6.3.4 MultiMode 3～5 での設定:
8027716/2022-04-12 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
IO-Link を介した検出距離の設定では、 付録の IO-Link 光電センサの取扱説明書を参
照してください。
背景抑制と 2 つのスイッチングポイントによるセンサのティーチイン
メモ
4 の場合: 最初にティーチインされる検出距離は常に Q1 であり、
MultiMode
LED 3 で表されます。2 番目にティーチインされる検出距離は常に Q2 であ
り、LED 5 で表されます。

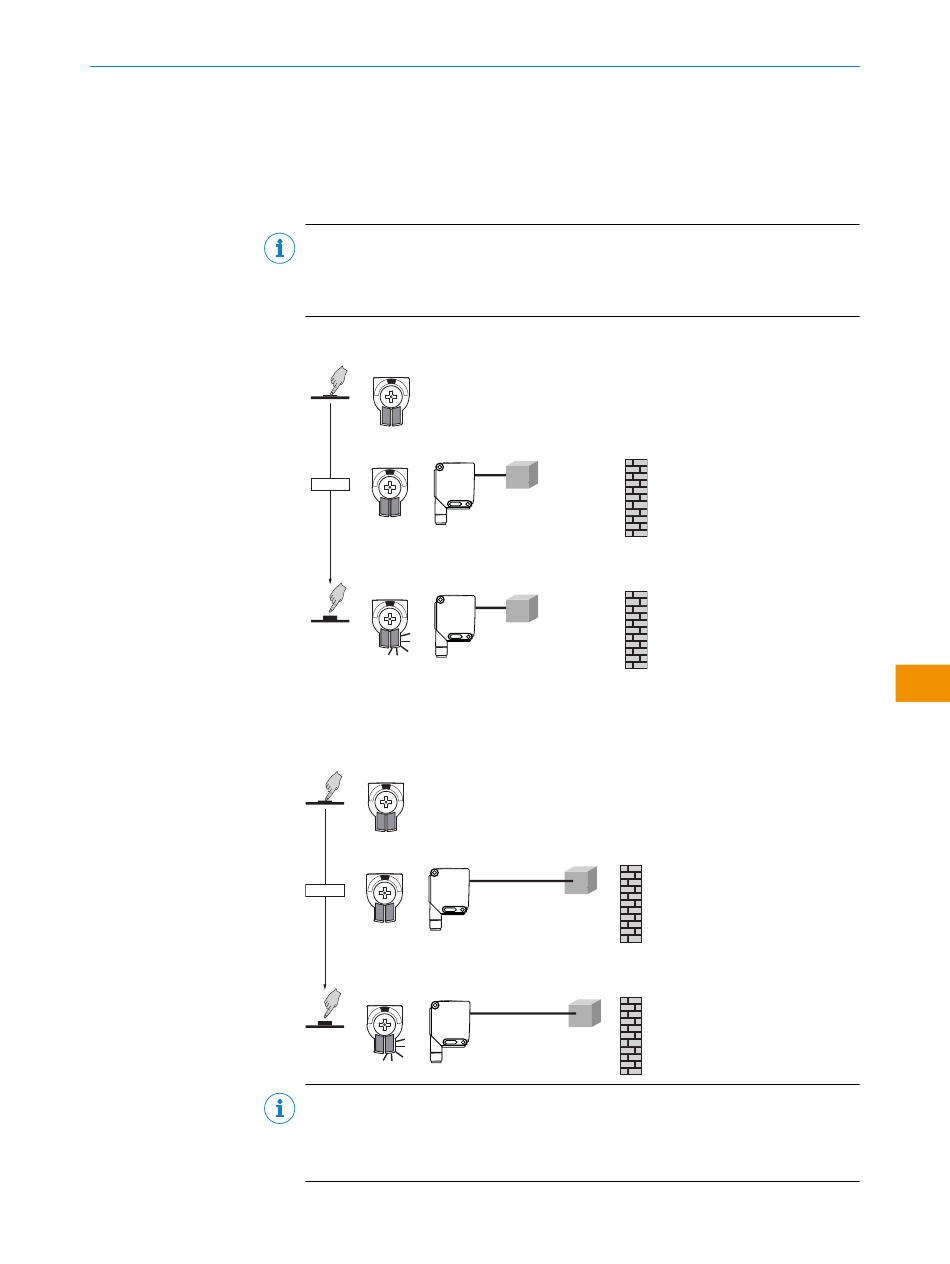

1. 対象物を目的の位置 1 に置き、 制御要素を黄色い LED が点滅するまで 1～3 秒
押します。
1...3 sec.
✓
検出距離 Q1 が設定されました。
2. 少し間をおいて黄色の LED が再び点滅します。ここで 2 番目の検出距離をテ
ィーチインできます。
3. 対象物を目的の位置 2 に置き、 制御要素を黄色い LED が点滅するまで 1～3 秒
押します。
1...3 sec.
メモ
モード 3 の追加: 設定した検出距離がティーチインした 2 点のちょうど間に
収まりました。
モード 5 の追加: QL (ウィンドウ信号、Qint.1、Qint.2 から派生)
