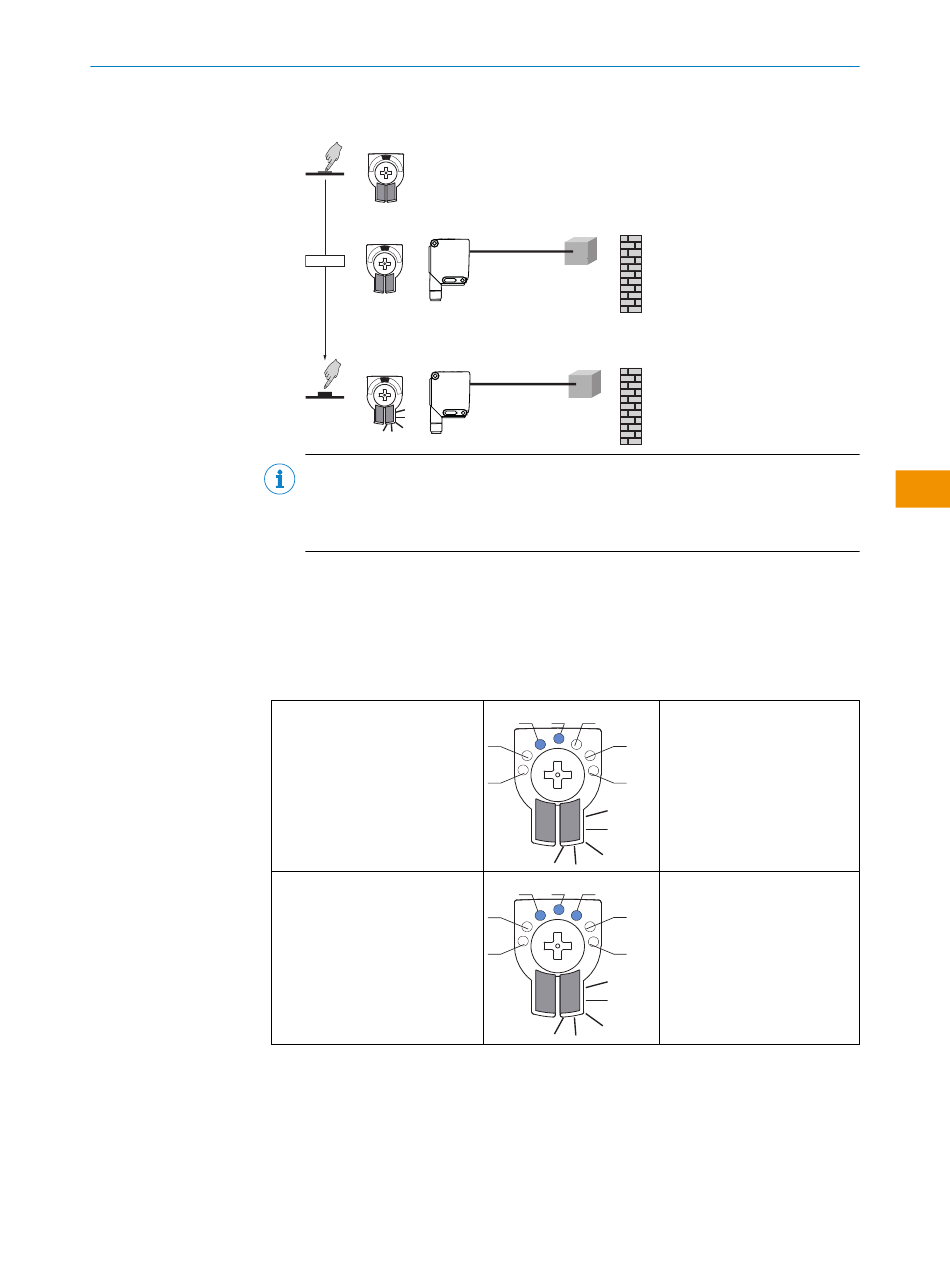

3. Objekt in der gewünschten Position 2 positionieren und das Bedienelement
1-3 Sekunden drücken, bis die gelbe LED blinkt.
1...3 sec.
HINWEIS
Zusatz für Modus 3: Gesetzter Schaltabstand befindet sich nun genau zwischen
den 2 eingelernten Punkten
Zusatz für Modus 5: QL (Fenstersignal, abgeleitet von Qint.1 und Qint.2)
LED-Anzeige bei MultiMode 4 (2 unabhängige Schaltpunkte):
Fall1:
Q1 = naher Schaltpunkt (zuerst eingelernt) - LED 3
Q2 = ferner Schaltpunkt (zuletzt eingelernt) - LED 5
Tabelle 7: Anzeigeverhalten, Fall 1
Objekt im nahen Schaltpunkt Q1
erkannt
Objekt im fernen Schaltpunkt Q2
erkannt
Fall 2:
Q1 = ferner Schaltpunkt (zuerst eingelernt) - LED 3
Q2 = naher Schaltpunkt (zuletzt eingelernt) - LED 5
Digitalausgang 1 wird mit der
3 4 5
gelben LED und zusätzlich mit
6
2
der blauen LED 3 angezeigt.
1 M
Digitalausgang 2 wird mit der
3 4 5
gelben LED und zusätzlich mit
6
2
den blauen LED 3 + 5 ange‐
zeigt.
1 M
