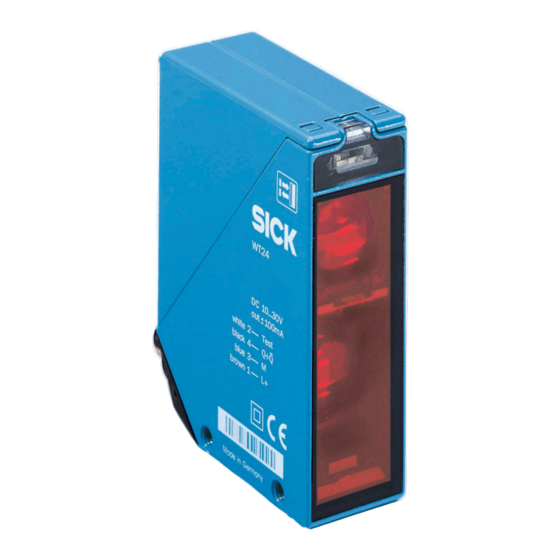

SICK WT24-2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SICK Anleitungen
  4. Lichtschranken
  5. WT24-2 Serie
  6. Betriebsanleitung

SICK WT24-2 Betriebsanleitung

Kompakt-lichtschranken
Vorschau ausblenden Andere Handbücher für WT24-2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

Quicklinks

Diese Anleitung herunterladen
WT24-2
Kompakt-Lichtschranken
B E T R I E B S A N L E I T U N G
de
en
es
fr
it
ja
pt
ru
zh

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK WT24-2

Inhaltszusammenfassung für SICK WT24-2

  • Seite 1 B E T R I E B S A N L E I T U N G WT24-2 Kompakt-Lichtschranken...
  • Seite 2 O P E R A T I N G I N S T R U C T I O N S WT24-2 Compact photoelectric sensors...
  • Seite 17 B E T R I E B S A N L E I T U N G WT24-2 Kompakt-Lichtschranken...
  • Seite 18 © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. 2006/42/EC SAFETY B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 19 Zusatzfunktionen..................Inbetriebnahme..................Geräte mit besonderen Merkmalen............Störungsbehebung................... Demontage und Entsorgung..............Wartung..................... Technische Daten..................Anhang...................... 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 20: Zu Diesem Dokument

    Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen. ✓ Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung. B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 21: Zu Ihrer Sicherheit

    Gewährleistungsanspruch gegenüber der SICK AG. Produktbeschreibung Bedien- und Anzeigeelemente Reflexionslichttaster mit Hintergrundausblendung. 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 22: Montage

    Tabelle 13 anschließen. M16-Verschraubung mit Dichtung wieder anziehen, damit die IP-Schutzart des Gerätes sichergestellt wird. B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 23 0.14 ... 0.14 ... 1.5 mm 1.5 mm = 4 A = 4 A 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...
  • Seite 24 L1 / + = 4 A = 4 A 0.14 ... 1.5 mm = 4 A B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Zusatzfunktionen

    Alarm (≤ 100 mA) + (L+) Alarm – (M) + (L+) Alarm – (M) 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 26: Inbetriebnahme

    Es ist darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig frei ist. Abbildung 3: Ausrichtung Abbildung 4: Ausrichtung 2 B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 27 Abbildung 6: WT24-2Xx1x, -2Xx2x, Infra‐ rotlicht A = Detektionsabstand (abhängig von Objektremission) B = Einstellbereich 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 28: Geräte Mit Besonderen Merkmalen

    Zeitglied: einstellbar 0,6…1,3 sec WT24-2V210S09: auf dunkelschaltend voreingestellt, mit Haltewinkel (2016754) WT24-2V540S10: Frontscheibe aus Glas B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 29: Störungsbehebung

    Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 30: Wartung

    IP69 IP69 Schutzklasse Schutzschaltungen A, B, C A, C A, B, C A, C B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 A = U -Anschlüsse verpolsicher B = Ein- und Ausgänge verpolsicher C = Störimpulsunterdrückung 8008784.1DMA/2022-07-12 | SICK B E T R I E B S A N L E I T U N G | WT24-2 Irrtümer und Änderungen vorbehalten...

  • Seite 32: Maßzeichnung

    Dokumentation des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts einge‐ ben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“). B E T R I E B S A N L E I T U N G | WT24-2 8008784.1DMA/2022-07-12 | SICK...

  • Seite 65: Barriere Fotoelettriche Compatte

    I S T R U Z I O N I P E R L ' U S O WT24-2 Barriere fotoelettriche compatte...
  • Seite 81 I N S T R U C C I O N E S D E U S O WT24-2 Fotocélulas compactas...
  • Seite 97 操 作 指 南 WT24-2 紧凑型光电传感器...
  • Seite 112 取 扱 説 明 書 WT24-2 コンパクト光電センサ...
