7 Konfiguration
7.1 Einstellung
8018110.1P3G/2024-10-14 | SICK
Irrtümer und Änderungen vorbehalten
Sensor mit Potentiometer:
Mit dem Potentiometer (Art: 4 Umdrehungen) wird der Schaltabstand eingestellt. Dre‐
hung nach rechts: Erhöhung des Schaltabstands, Drehung nach links: Verringerung des
Schaltabstands. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe
Abbildung 3. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem
Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang
ändert sich (Abbildung 7).
Sensor mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Taste
nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in das
Objekt zu legen, z. B. siehe
worden ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei
ausgeblendet. Der Digitalausgang ändert sich
Einstellung des Schaltabstands über IO-Link der beiliegenden Betriebsanleitung IO-Link
Photoelectric sensors entnehmen.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion
und Abbildung 3 heranziehen. Verhält sich der Digitalausgang nicht nach
Einsatzbedingungen prüfen,

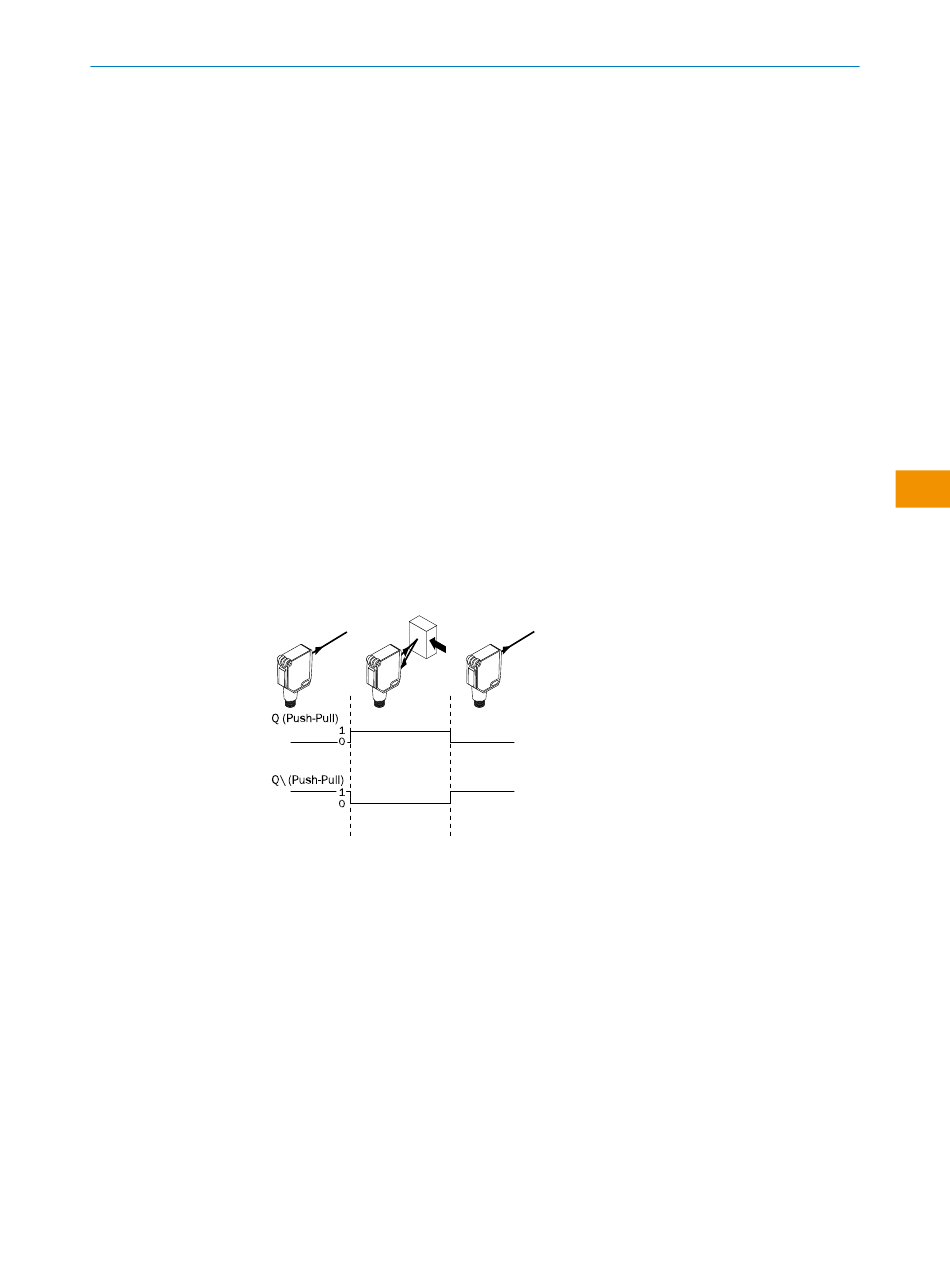

Abbildung 7: Schaltverhalten
Abbildung 3. Nachdem der Schaltabstand eingestellt
(Abbildung
siehe "Störungsbeseitigung", Seite
