6 Ввод в эксплуатацию
6.1 Выравнивание
8027716/2022-04-12 | SICK
Возможны изменения без уведомления

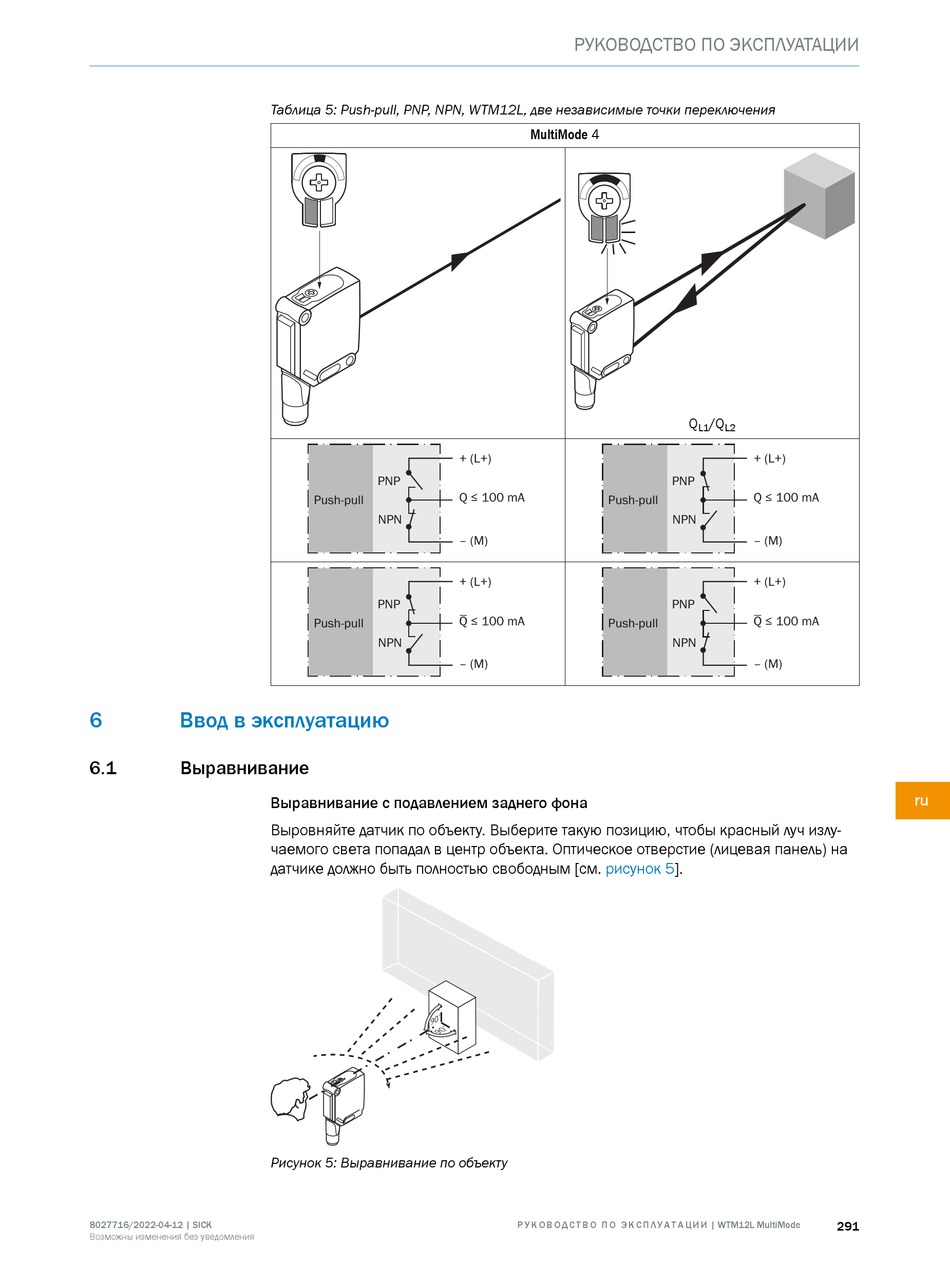

Таблица 5: Push-pull, PNP, NPN, WTM12L, две независимые точки переключения
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Выравнивание с подавлением заднего фона
Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см.
Рисунок 5: Выравнивание по объекту
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
MultiMode 4
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
рисунок
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTM12L MultiMode
Q /Q
L1 L2
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
5].
