6.2 Einsatzbedingungen prüfen
8027716/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten

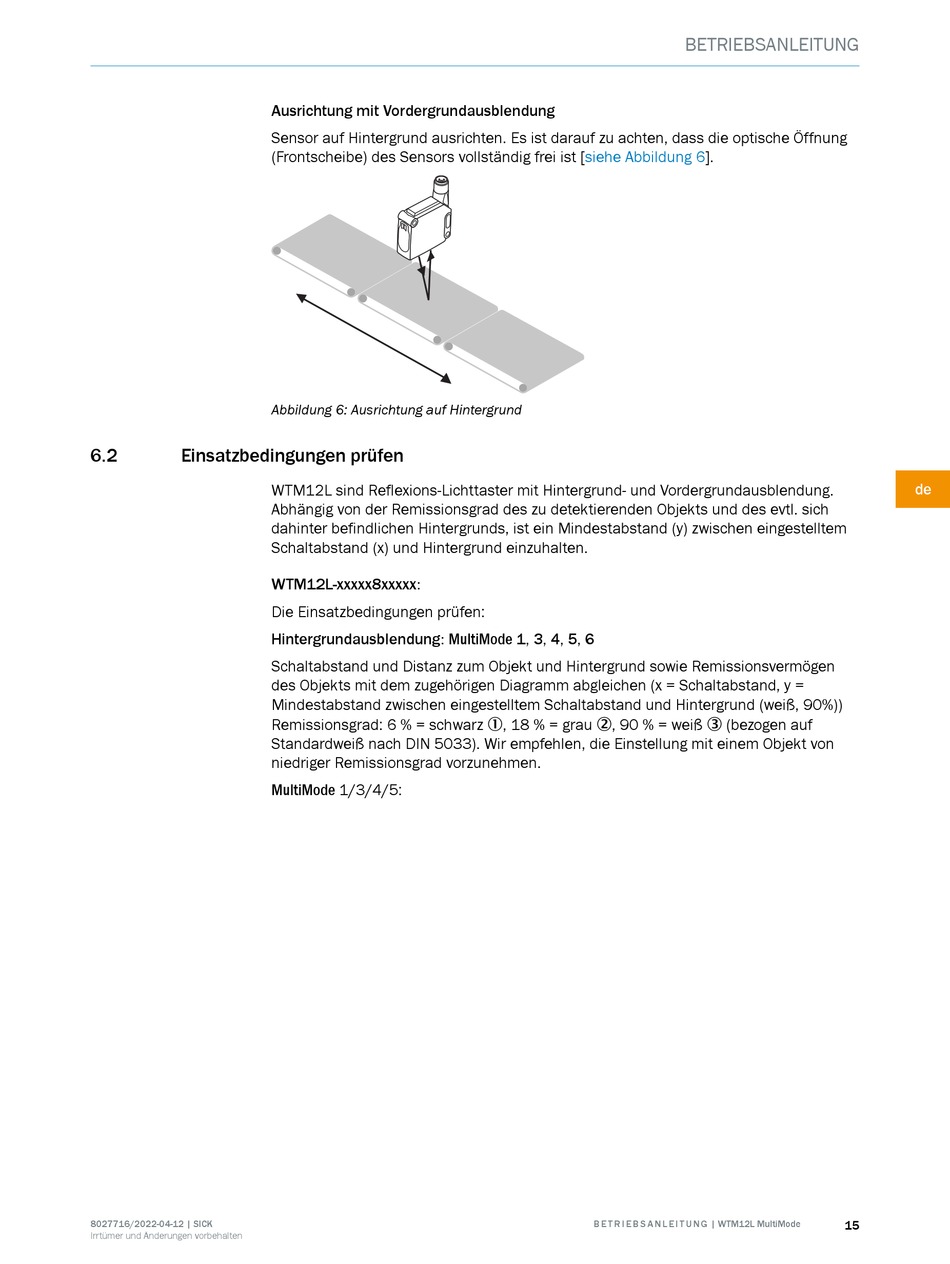

Ausrichtung mit Vordergrundausblendung
Sensor auf Hintergrund ausrichten. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist
Abbildung 6: Ausrichtung auf Hintergrund
WTM12L sind Reflexions-Lichttaster mit Hintergrund- und Vordergrundausblendung.
Abhängig von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich
dahinter befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem
Schaltabstand (x) und Hintergrund einzuhalten.
WTM12L-xxxxx8xxxxx:
Die Einsatzbedingungen prüfen:
Hintergrundausblendung: MultiMode 1, 3, 4, 5, 6
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remissionsgrad: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf
Standardweiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remissionsgrad vorzunehmen.

MultiMode 1/3/4/5:

BETRIEBSANLEITUNG
[siehe Abbildung 6].
