172 I S T R U Z I O N I P E R L ' U S O | WTM12L MultiMode
WTM12L-xxxxx1:
2
1
3
4

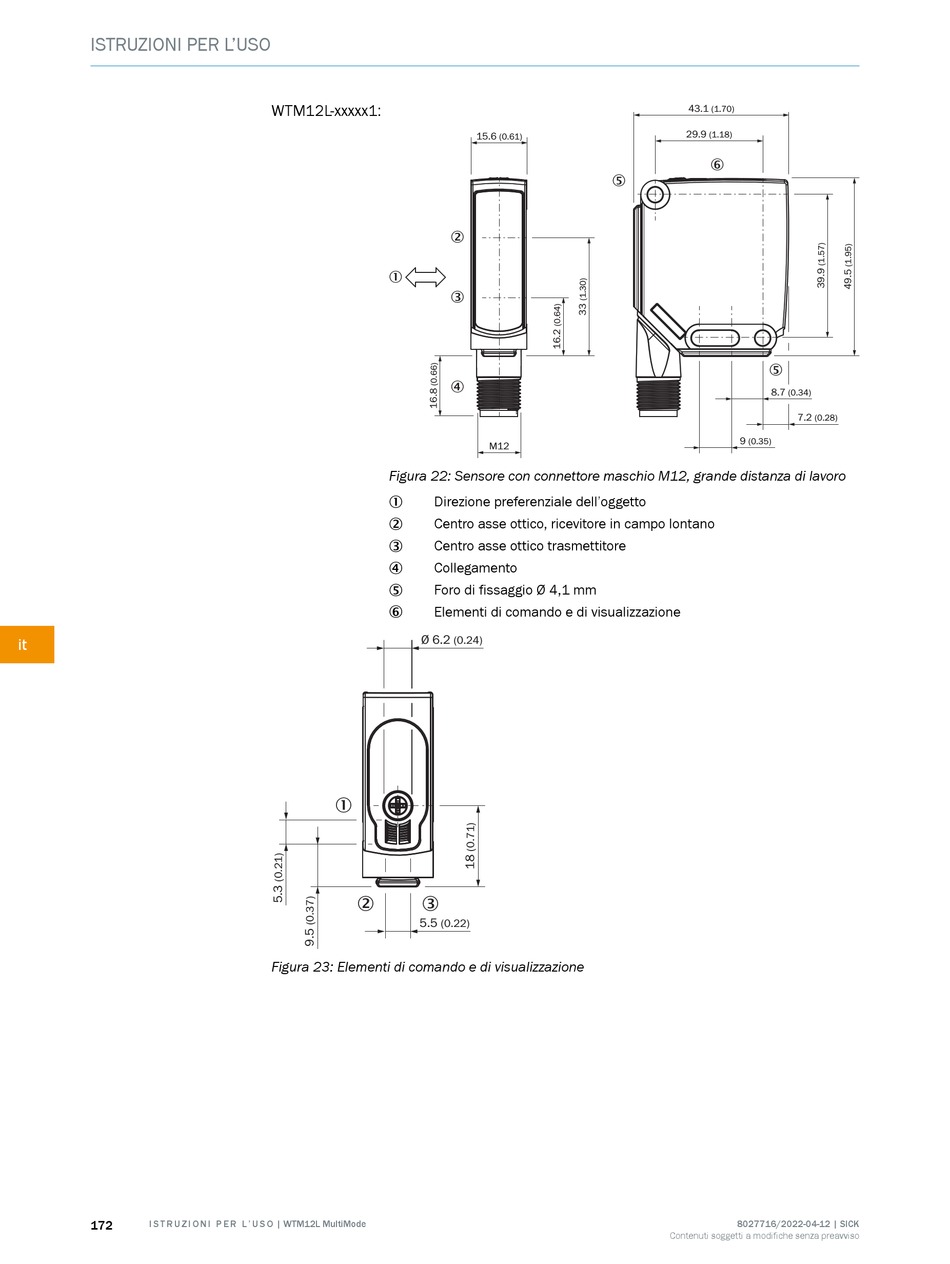

Figura 22: Sensore con connettore maschio M12, grande distanza di lavoro
Direzione preferenziale dell'oggetto
1
Centro asse ottico, ricevitore in campo lontano
2
Centro asse ottico trasmettitore
3
Collegamento
4
Foro di fissaggio Ø 4,1 mm
5
Elementi di comando e di visualizzazione
6
Ø 6.2
1
2 3
5.5
(0.22)
Figura 23: Elementi di comando e di visualizzazione
15.6
(0.61)
5
M12
(0.24)
43.1
(1.70)
29.9
(1.18)
6
5
8.7
(0.34)
7.2
(0.28)
9
(0.35)
