4 取り付け
8027716/2022-04-12 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
メモ
動作モード 6 は、背景抑制 (LED 1) との組み合わせでのみ使用可能です。
センサを適切な取付ブラケットに取り付けます (SICK アクセサリプログラムを参
照)。
センサの締付トルクの最大許容値 1.4 Nm を遵守してください。
背景抑制の動作原理による取り付け
MultiMode 1、3、4、5、6、M:
対象物の動く方向に対して、センサの向きが検出可能な方向であることを確認して
ください: 図 3 を参照。

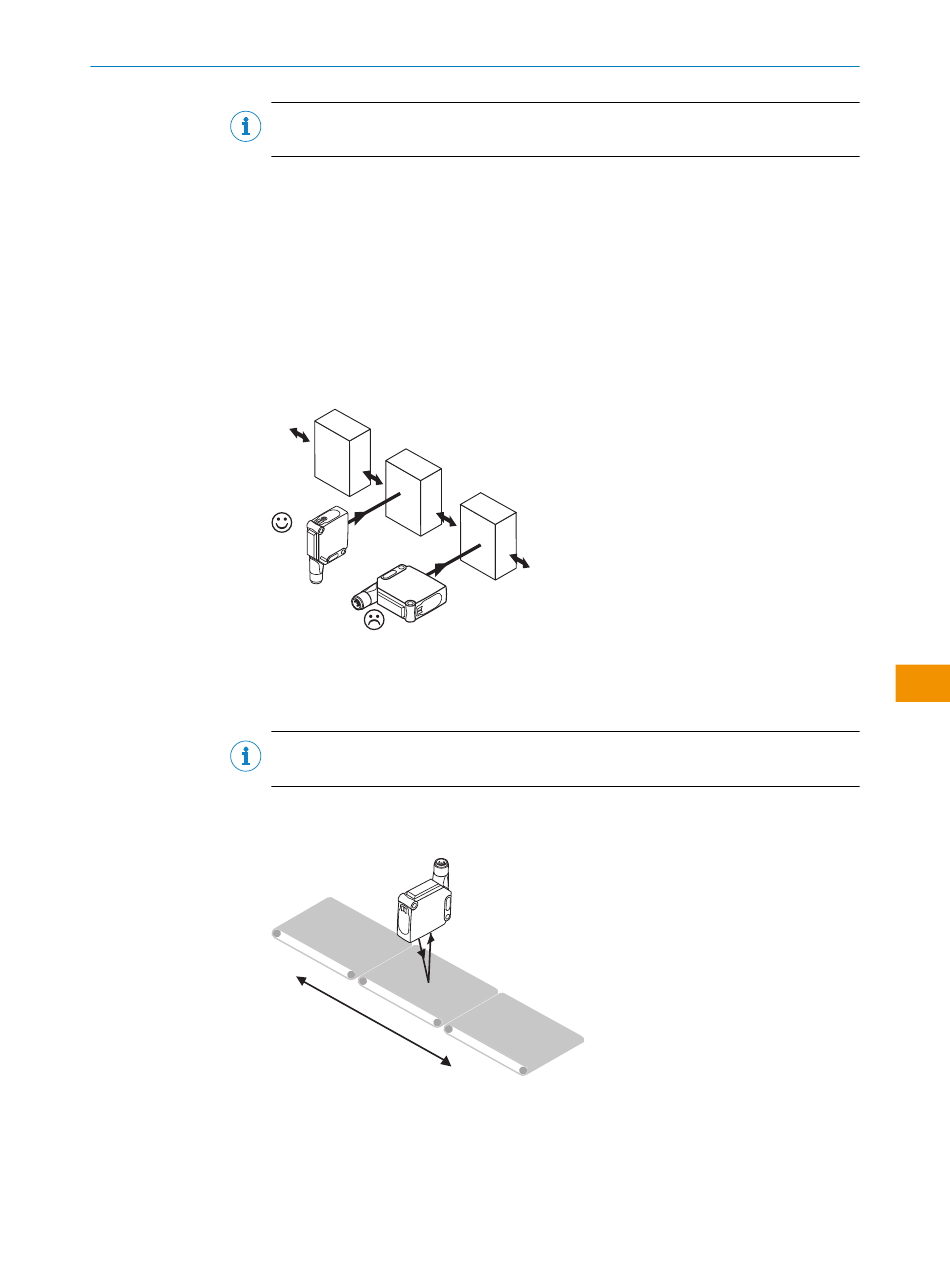

図 3: 対象物に対するセンサの相対的な方向
センサに対して対象物が検出可能な方向にあることを確認してください:
参照。
メモ
WTM12L: M モードでは、検出方向に注意する必要はありません。
前景抑制の動作原理による取り付け
MultiMode 2:
図 4: センサの方向調整
センサに対して対象物が検出可能な方向にあることを確認してください:
照。
取扱説明書
図 19
図 4 を参
