INSTRUCCIONES DE USO
es
6

Puesta en marcha

6.1 Alineación
82 I N S T R U C C I O N E S D E U S O | WTM12L MultiMode

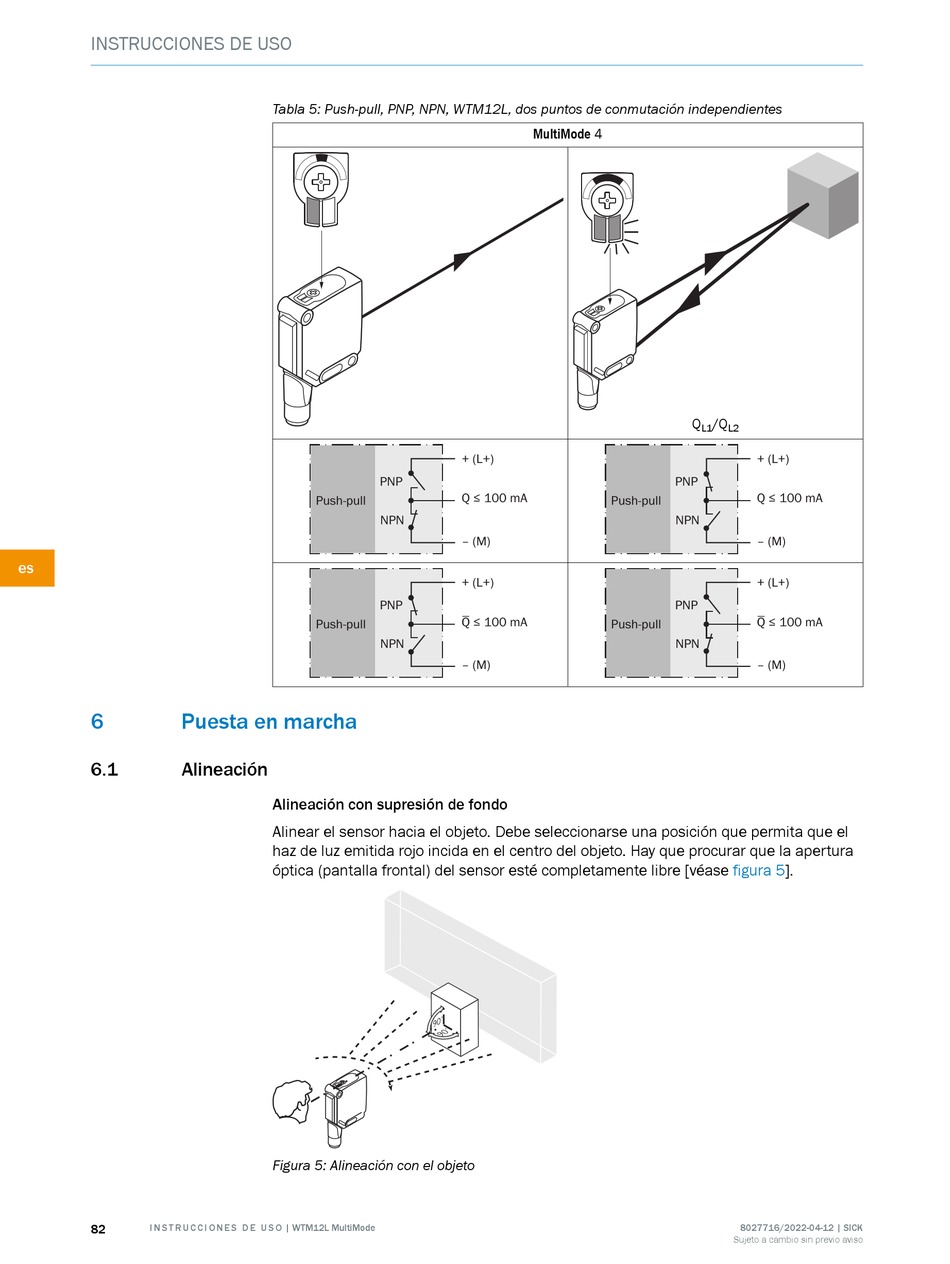

Tabla 5: Push-pull, PNP, NPN, WTM12L, dos puntos de conmutación independientes
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Alineación con supresión de fondo
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase
Figura 5: Alineación con el objeto
MultiMode 4
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Q /Q
L1 L2
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
figura 5].
8027716/2022-04-12 | SICK
Sujeto a cambio sin previo aviso
