WTM12L-xxxxx1:
2
1
3
4

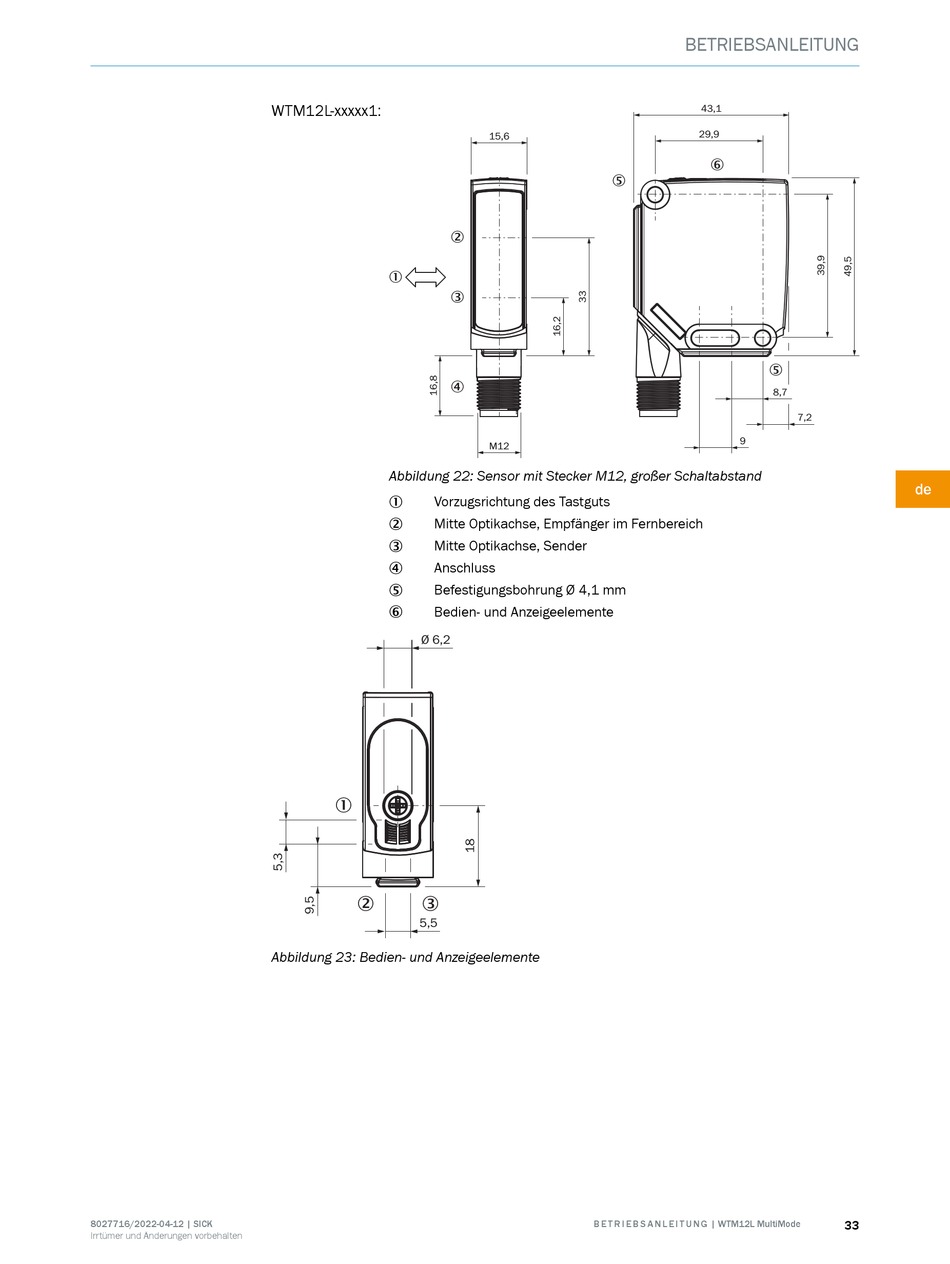

Abbildung 22: Sensor mit Stecker M12, großer Schaltabstand
Vorzugsrichtung des Tastguts
1
Mitte Optikachse, Empfänger im Fernbereich
2
Mitte Optikachse, Sender
3
Anschluss
4
Befestigungsbohrung Ø 4,1 mm
5
Bedien- und Anzeigeelemente
6
Ø 6,2
1
2 3
5,5
Abbildung 23: Bedien- und Anzeigeelemente
15,6
5
M12
B E T R I E B S A N L E I T U N G | WTM12L MultiMode
BETRIEBSANLEITUNG
43,1
29,9
6
5
8,7
7,2
9
33
