16 B E T R I E B S A N L E I T U N G | WTM12L MultiMode
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
y
40
18%/90%
2
30
20
6%/90%
1
90%/90%
10
0
0
100 200 300
Empfohlener Schaltabstandsbereich für
beste Performance

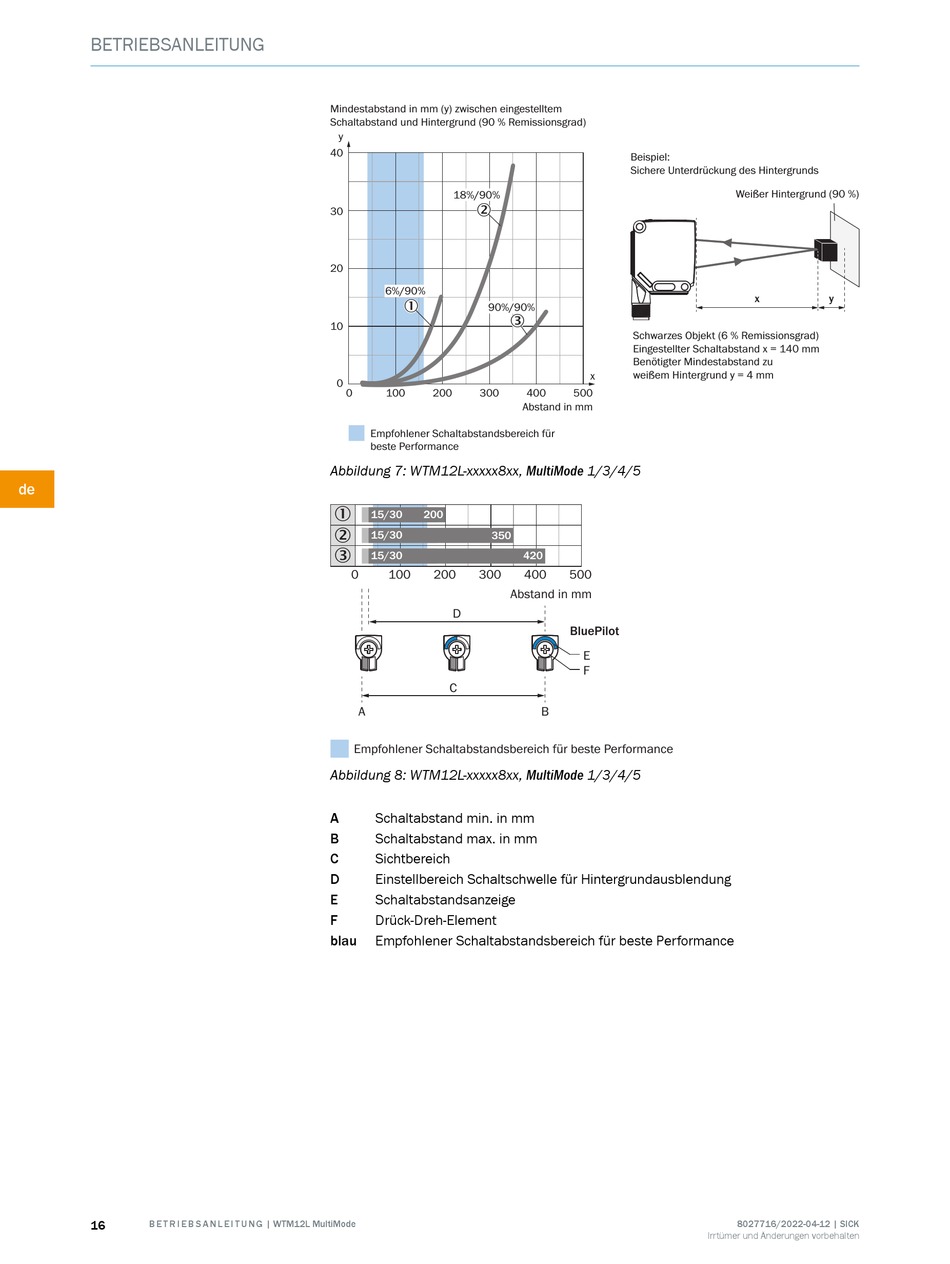

Abbildung 7: WTM12L-xxxxx8xx, MultiMode 1/3/4/5
1
15/30 200
2
15/30 350
3
15/30
0 100 200 300
D
C
A
Empfohlener Schaltabstandsbereich für beste Performance
Abbildung 8: WTM12L-xxxxx8xx, MultiMode 1/3/4/5
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Hintergrundausblendung
E Schaltabstandsanzeige
F Drück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
Beispiel:
Sichere Unterdrückung des Hintergrunds
3 3
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 140 mm
Benötigter Mindestabstand zu
x weißem Hintergrund y = 4 mm
400 500
Abstand in mm
420
400 500
Abstand in mm
BluePilot
E
F
B
Weißer Hintergrund (90 %)
x y
