Mise en service

6.1 Alignement
8027716/2022-04-12 | SICK
Sujet à modification sans préavis

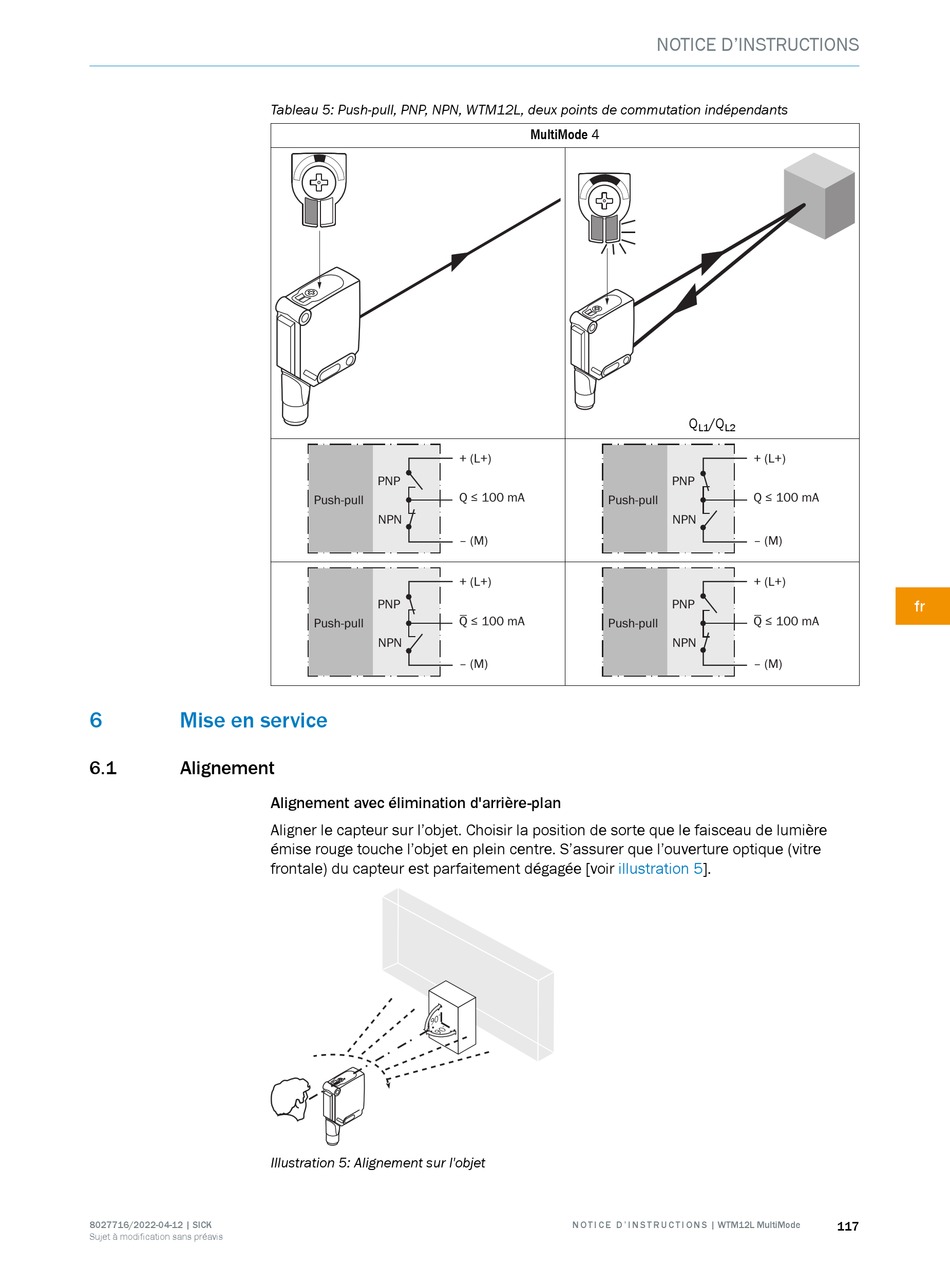

Tableau 5: Push-pull, PNP, NPN, WTM12L, deux points de commutation indépendants
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Alignement avec élimination d'arrière-plan
Aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau de lumière
émise rouge touche l'objet en plein centre. S'assurer que l'ouverture optique (vitre
frontale) du capteur est parfaitement dégagée [voir
Illustration 5: Alignement sur l'objet
MultiMode 4
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
illustration
N O T I C E D ' I N S T R U C T I O N S | WTM12L MultiMode
NOTICE D'INSTRUCTIONS
Q /Q
L1 L2
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
5].
