MANUAL DE INSTRUÇÕES
6 Colocação em operação
pt
6.1 Alinhamento
256 M A N U A L D E I N S T R U Ç Õ E S | WTM12L MultiMode

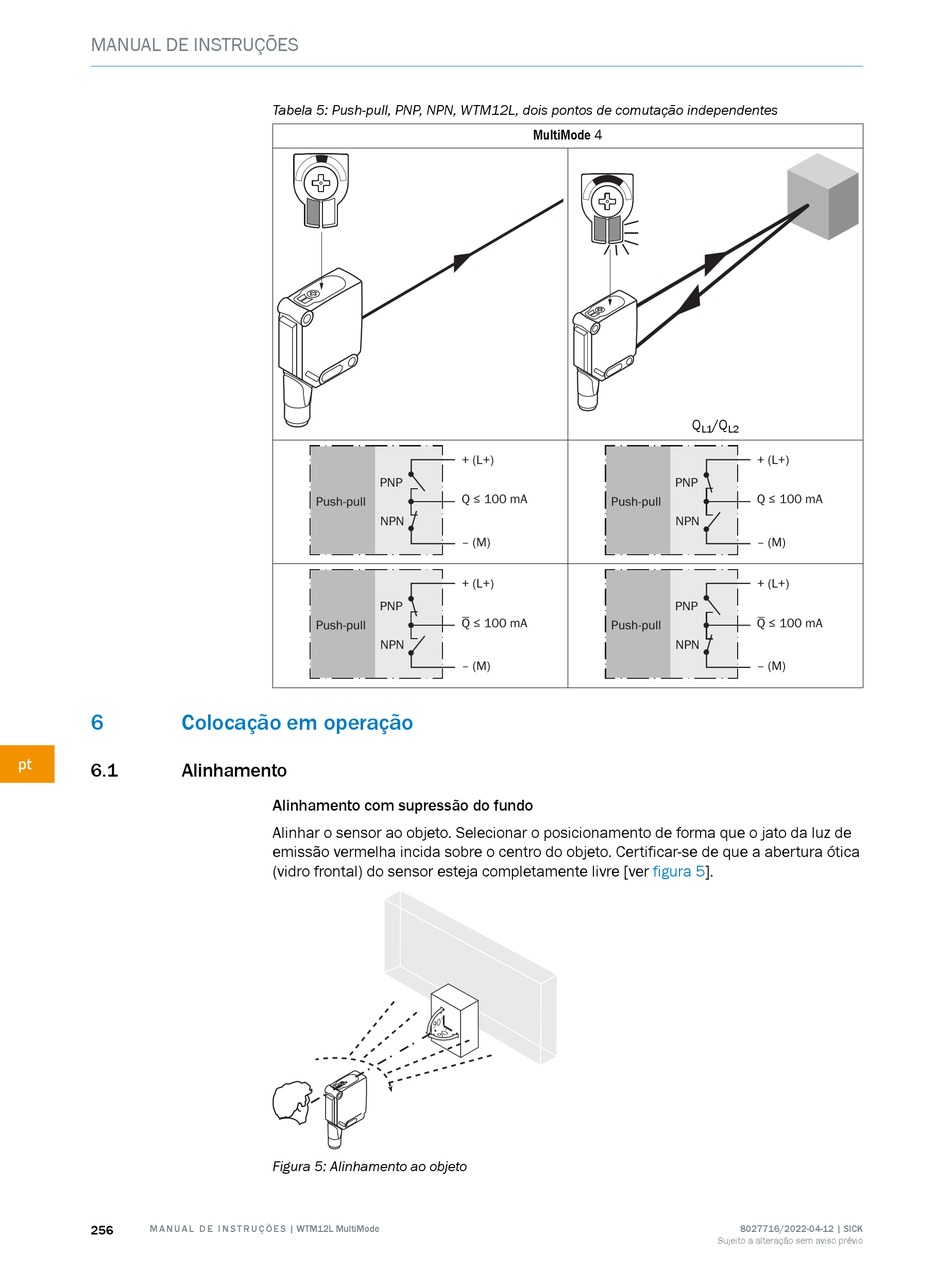

Tabela 5: Push-pull, PNP, NPN, WTM12L, dois pontos de comutação independentes
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Alinhamento com supressão do fundo
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o jato da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver
Figura 5: Alinhamento ao objeto
MultiMode 4
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Q /Q
L1 L2
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
figura 5].
