如有更改，恕不另行通知

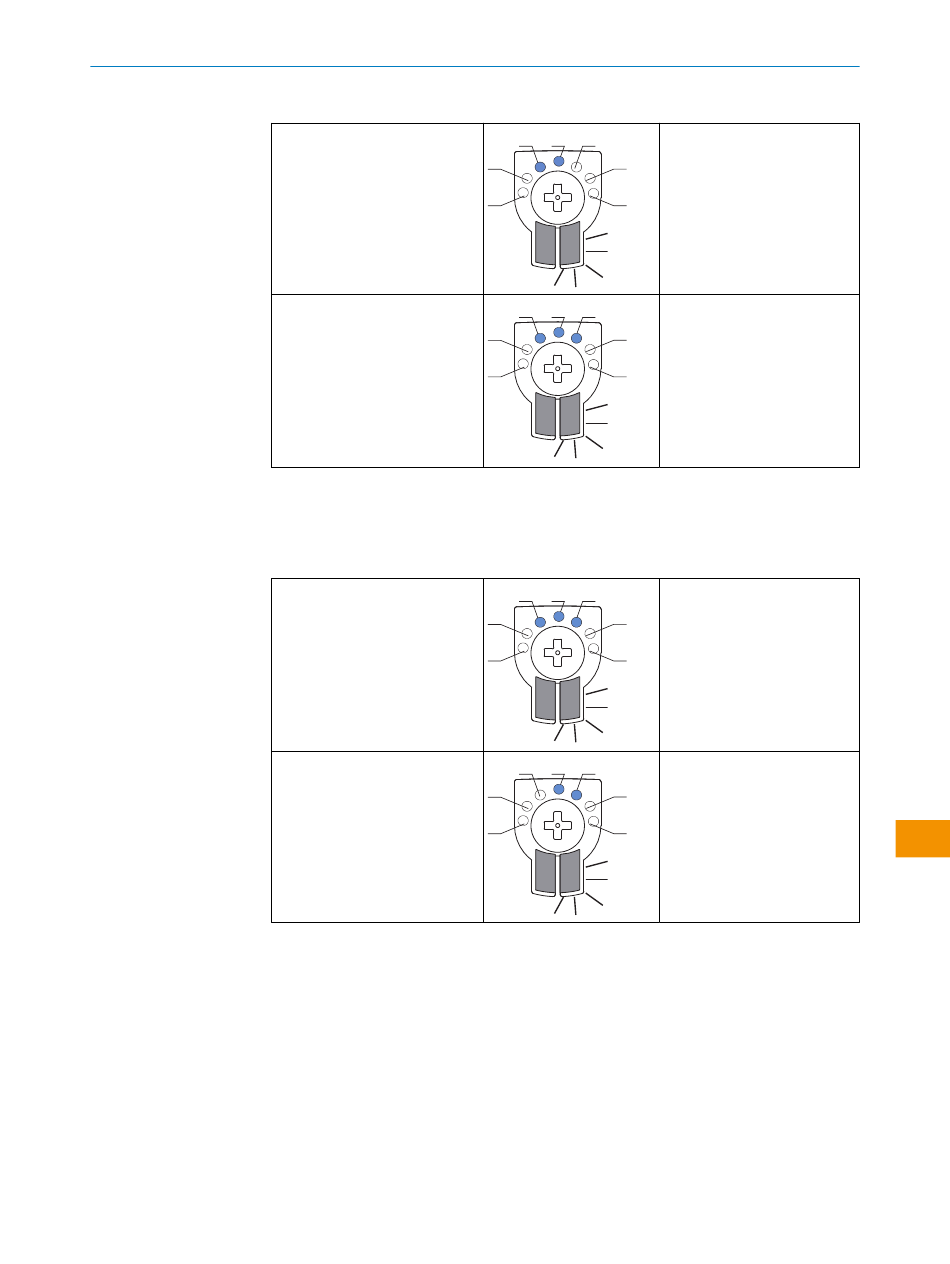

表格 7: 显示行为，情况 1
在近开关点 Q1 检测到物体
在远开关点 Q2 检测到物体
情况 2：
Q1 = 远开关点（首先示教）- LED 3
Q2 = 近开关点（最后示教）- LED 5
表格 8: 显示行为，情况 2
在远开关点 Q1 检测到物体
在近开关点 Q2 检测到物体
通过 IO-Link 调整触发感应距离时，请参阅随附的"IO-Link 光电传感器"操作指南。
数字输出 1 用黄色 LED 显
3 4 5
示，另外用蓝色 LED 3 显
6
2
示。
1 M
数字输出 2 用黄色 LED 显
3 4 5
示，另外用蓝色 LED 3 + 5
6
2
显示。
1 M
数字输出 1 用黄色 LED 显
3 4 5
示，另外用蓝色 LED 3 + 5
6
2
显示。
1 M
数字输出 2 用黄色 LED 显
3 4 5
示，另外用蓝色 LED 5 显
6
2
示。
1 M
