6.2 Verificar as condições de uso
8027716/2022-04-12 | SICK
Sujeito a alteração sem aviso prévio

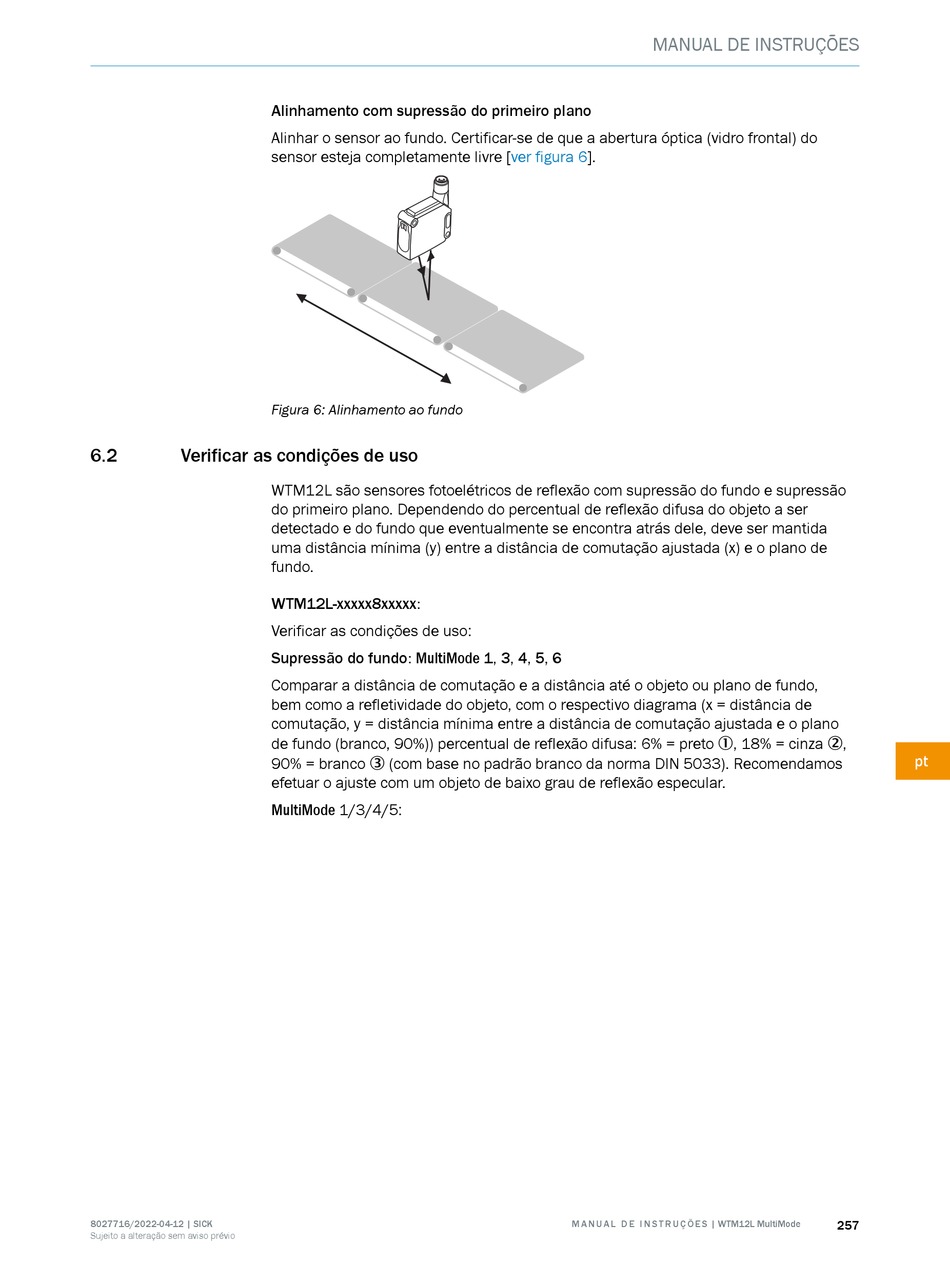

Alinhamento com supressão do primeiro plano
Alinhar o sensor ao fundo. Certificar-se de que a abertura óptica (vidro frontal) do
sensor esteja completamente livre
Figura 6: Alinhamento ao fundo
WTM12L são sensores fotoelétricos de reflexão com supressão do fundo e supressão
do primeiro plano. Dependendo do percentual de reflexão difusa do objeto a ser
detectado e do fundo que eventualmente se encontra atrás dele, deve ser mantida
uma distância mínima (y) entre a distância de comutação ajustada (x) e o plano de
fundo.
WTM12L-xxxxx8xxxxx:
Verificar as condições de uso:
Supressão do fundo: MultiMode 1, 3, 4, 5, 6
Comparar a distância de comutação e a distância até o objeto ou plano de fundo,
bem como a refletividade do objeto, com o respectivo diagrama (x = distância de
comutação, y = distância mínima entre a distância de comutação ajustada e o plano
de fundo (branco, 90%)) percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos
efetuar o ajuste com um objeto de baixo grau de reflexão especular.
MultiMode 1/3/4/5:
MANUAL DE INSTRUÇÕES
[ver figura 6].
