4 Montaggio
8027716/2022-04-12 | SICK
Contenuti soggetti a modifiche senza preavviso
MultiMode / Principio di fun‐
LED zionamento
MultiMode 7 indipendente
(LED 7)
INDICAZIONE
La modalità di funzionamento 6 può essere utilizzata solo in combinazione con la
soppressione di sfondo (LED 1).
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
Rispettare la coppia di serraggio massima consentita del sensore di 1,4 Nm.
Montaggio con il principio di funzionamento della soppressione di sfondo
MultiMode 1, 3, 4, 5, 6, M:

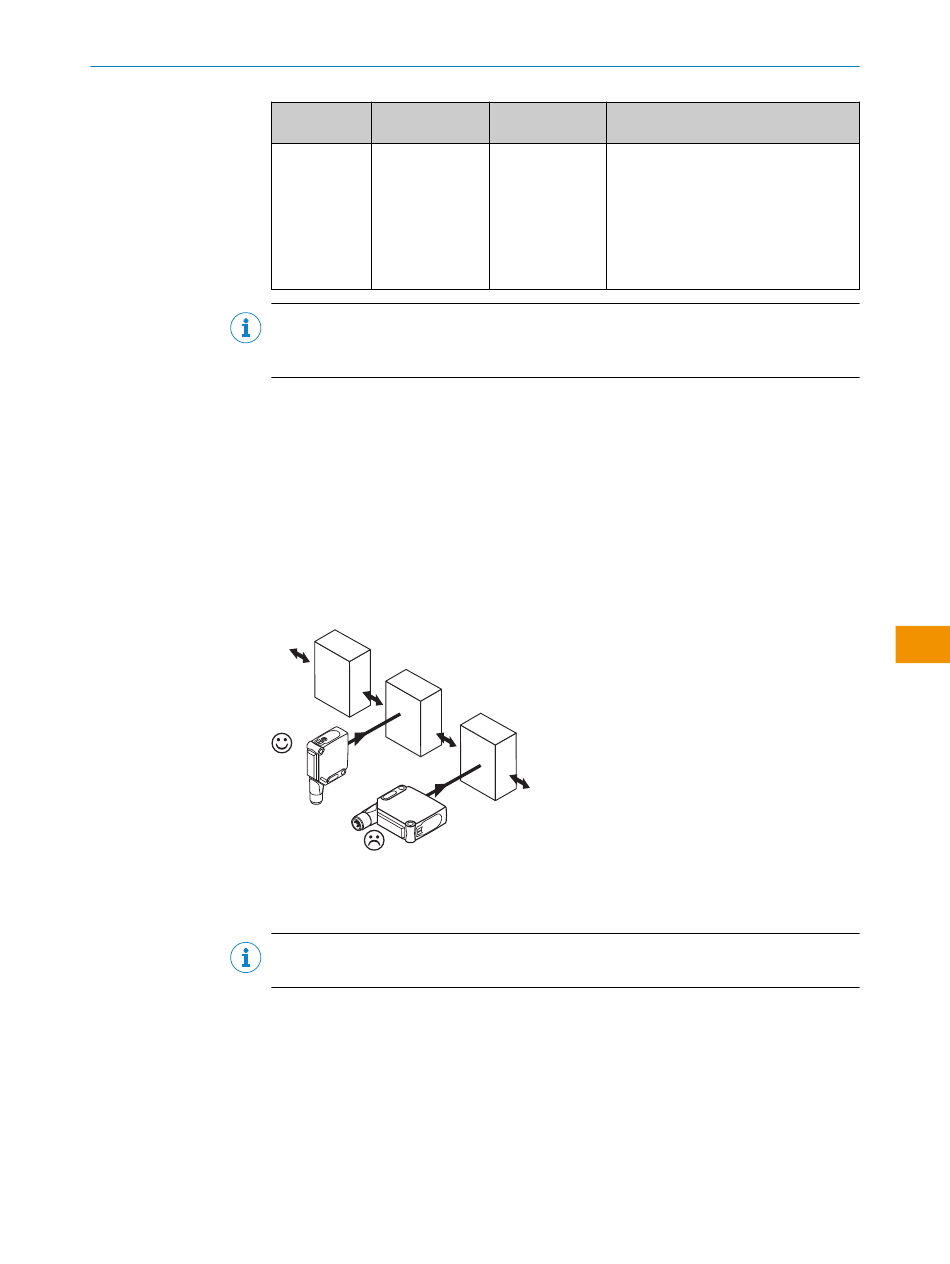

Osservare l'orientamento preferito del sensore rispetto alla direzione di movimento
dell'oggetto; fare riferimento a
Figura 3: Allineamento del sensore rispetto alla direzione dell'oggetto
Rispettare la direzione preferenziale dell'oggetto in relazione al sensore, cfr.
INDICAZIONE
WTM12L: in modalità M, non è necessario rispettare la direzione preferenziale.
Montaggio con il principio di funzzionamento della soppressione di primo piano
MultiMode 2:
Modalità Descrizione
Manuale / Misu‐ Con la modalità "Manuale / Misura‐
razione zione", il valore della distanza può
essere letto tramite IO-Link. Questa
modalità è disponibile solo tramite IO-
Link.
Per una descrizione dei parametri di IO-
Link, vedere la descrizione di IO-Link
www.sick.com/8022709.
figura 3.
I S T R U Z I O N I P E R L ' U S O | WTM12L MultiMode
ISTRUZIONI PER L'USO
figura 19.
