164 I S T R U Z I O N I P E R L ' U S O | WTM12L MultiMode

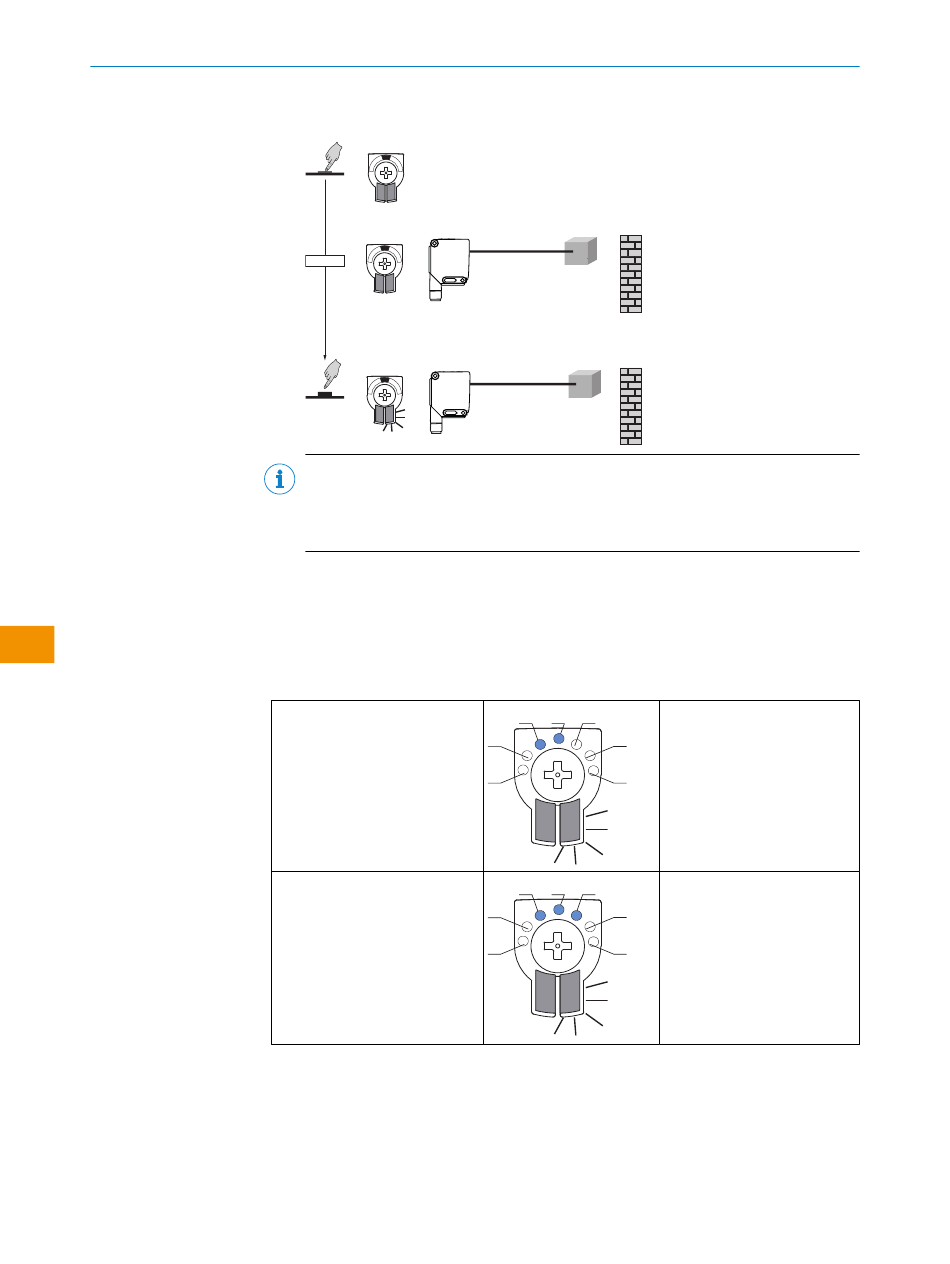

3. Posizionare l'oggetto nella posizione desiderata 2 e tenere premuto l'elemento di
comando per 1-3 secondi finché il LED giallo non lampeggia.
1...3 sec.
INDICAZIONE
Aggiunta per la modalità 3: la distanza di lavoro impostata ora è esattamente tra i
2 punti di teach-in
Aggiunta per la modalità 5: QL (segnale di finestra, derivato da Qint.1 e Qint.2)
Indicazione LED su MultiMode 4 (2 punti di commutazione indipendenti):
Fall1:
Q1 = vicino al punto di commutazione (appreso per primo) - LED 3
Q2 = punto di commutazione lontano (appreso per ultimo) - LED 5
Tabella 7: Comportamento del display, caso 1
Oggetto rilevato nel punto di
commutazione vicino Q1
Oggetto rilevato nel punto di
commutazione remoto Q2
Caso 2:
Q1 = punto di commutazione lontano (appreso per primo) - LED 3
Q2 = al punto di commutazione vicino (appreso per ultimo) - LED 5
L'uscita digitale 1 è indicata
3 4 5
con il LED giallo e, in aggiunta,
6
2
con il LED blu 3.
1 M
L'uscita digitale 2 è indicata
3 4 5
con il LED giallo e, in aggiunta,
6
2
con i LED blu 3 + 5.
1 M
