8027716/2022-04-12 | SICK
Возможны изменения без уведомления

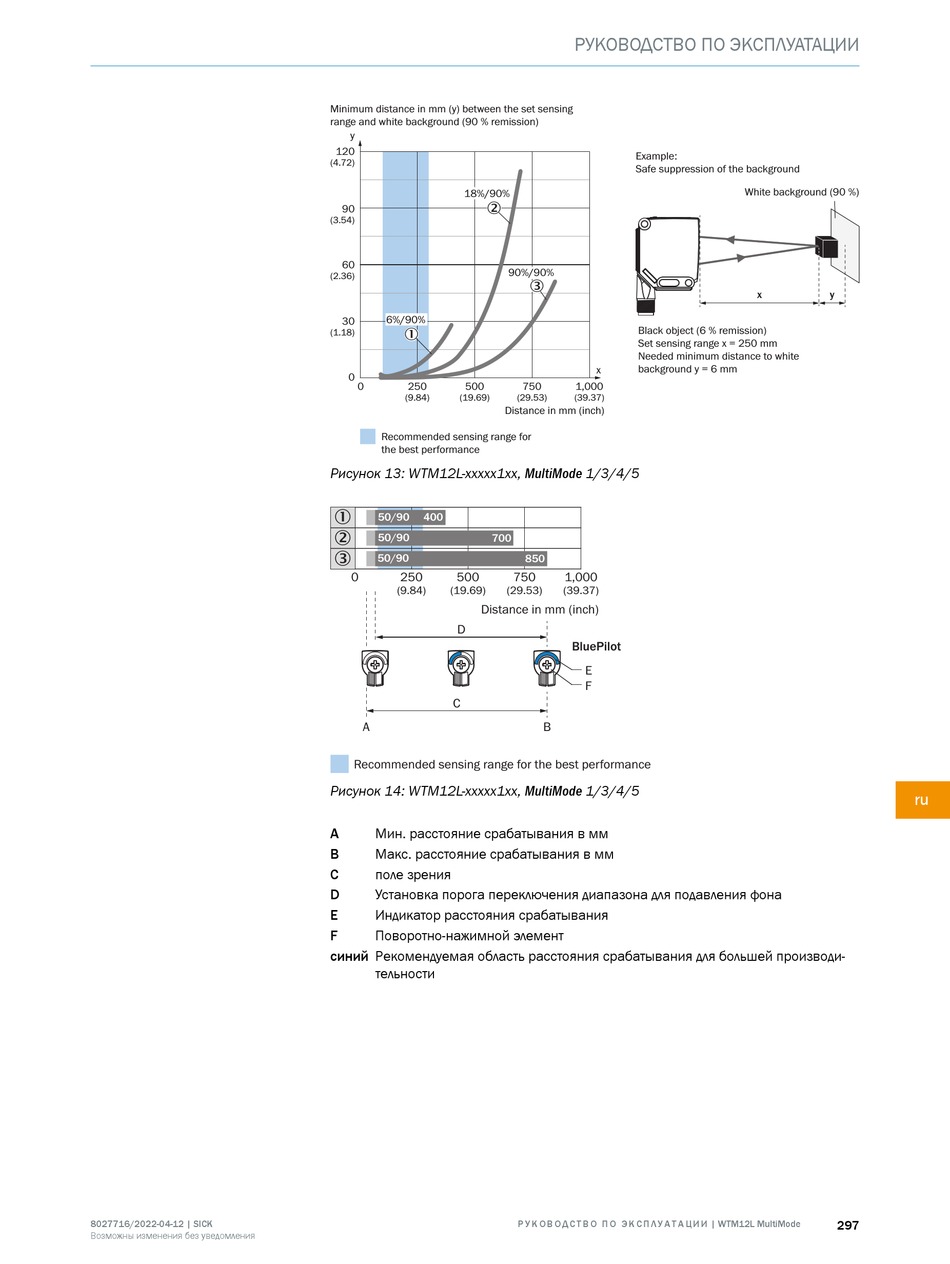

Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
120
(4.72)
18%/90%
2
90
(3.54)
60
90%/90%
(2.36)
6%/90%
30
1
(1.18)
0
0
250
500
(9.84)
(19.69)
Distance in mm (inch)
Recommended sensing range for
the best performance
Рисунок 13: WTM12L-xxxxx1xx, MultiMode 1/3/4/5
1
50/90
400
2
50/90
700
3
50/90
0
250
500
(9.84)
(19.69)
(29.53)
Distance in mm (inch)
D
C
A
Recommended sensing range for the best performance
Рисунок 14: WTM12L-xxxxx1xx, MultiMode 1/3/4/5
A
Мин. расстояние срабатывания в мм
B
Макс. расстояние срабатывания в мм
C
поле зрения
D
Установка порога переключения диапазона для подавления фона
E
Индикатор расстояния срабатывания
F
Поворотно-нажимной элемент
синий Рекомендуемая область расстояния срабатывания для большей производи‐
тельности
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Example:
Safe suppression of the background
3 3
Black object (6 % remission)
Set sensing range x = 250 mm
Needed minimum distance to white
background y = 6 mm
x
750
1,000
(29.53)
(39.37)
850
750
1,000
(39.37)
BluePilot
E
F
B
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTM12L MultiMode
White background (90 %)
x
y
ru
297
