SICK WTM12L MultiMode Betriebsanleitung Seite 85

8027716/2022-04-12 | SICK
Sujeto a cambio sin previo aviso
Multi‐
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
Mode1+
y
6:
30
(1.18)
25 18%/90%
(0.98)
20
(0.79)
6%/90%
1
15
(0.59)
10
(0.39)
5
(0.20)
0
0
200
(7.87)
Recommended sensing range for
the best performance

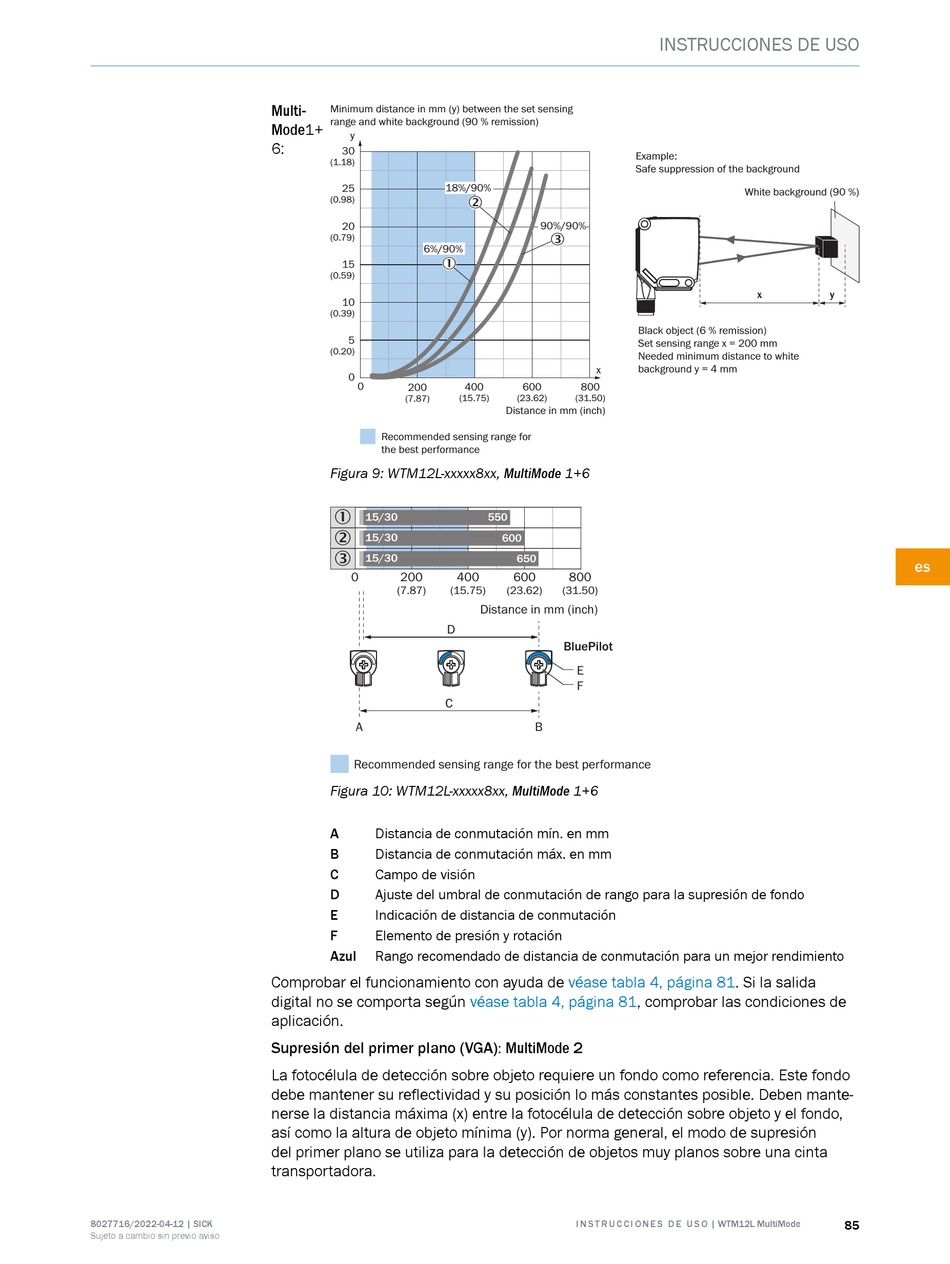

Figura 9: WTM12L-xxxxx8xx, MultiMode 1+6
1
15/30
2
15/30
3
15/30
0 200
(7.87) (15.75)
D
C
A
Recommended sensing range for the best performance
Figura 10: WTM12L-xxxxx8xx, MultiMode 1+6
A Distancia de conmutación mín. en mm
B Distancia de conmutación máx. en mm
C Campo de visión
D Ajuste del umbral de conmutación de rango para la supresión de fondo
E Indicación de distancia de conmutación
F Elemento de presión y rotación
Azul Rango recomendado de distancia de conmutación para un mejor rendimiento
Comprobar el funcionamiento con ayuda de
digital no se comporta según
aplicación.
Supresión del primer plano (VGA): MultiMode 2
La fotocélula de detección sobre objeto requiere un fondo como referencia. Este fondo
debe mantener su reflectividad y su posición lo más constantes posible. Deben mante‐
nerse la distancia máxima (x) entre la fotocélula de detección sobre objeto y el fondo,
así como la altura de objeto mínima (y). Por norma general, el modo de supresión
del primer plano se utiliza para la detección de objetos muy planos sobre una cinta
transportadora.
Example:
Safe suppression of the background
2
90%/90%
3 3
x
400 600 800
(15.75) (23.62) (31.50)
Distance in mm (inch)
550
600
650
400 600 800
(23.62) (31.50)
Distance in mm (inch)
BluePilot
E
F
B
véase tabla 4, página
véase tabla 4, página 81, comprobar las condiciones de
I N S T R U C C I O N E S D E U S O | WTM12L MultiMode
INSTRUCCIONES DE USO
White background (90 %)
x
Black object (6 % remission)
Set sensing range x = 200 mm
Needed minimum distance to white
background y = 4 mm
81. Si la salida
y
es
85
