SICK WTM12L MultiMode Betriebsanleitung Seite 239

8027716/2022-04-12 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
WTM12L-xxxxx8:
2
1
3
4

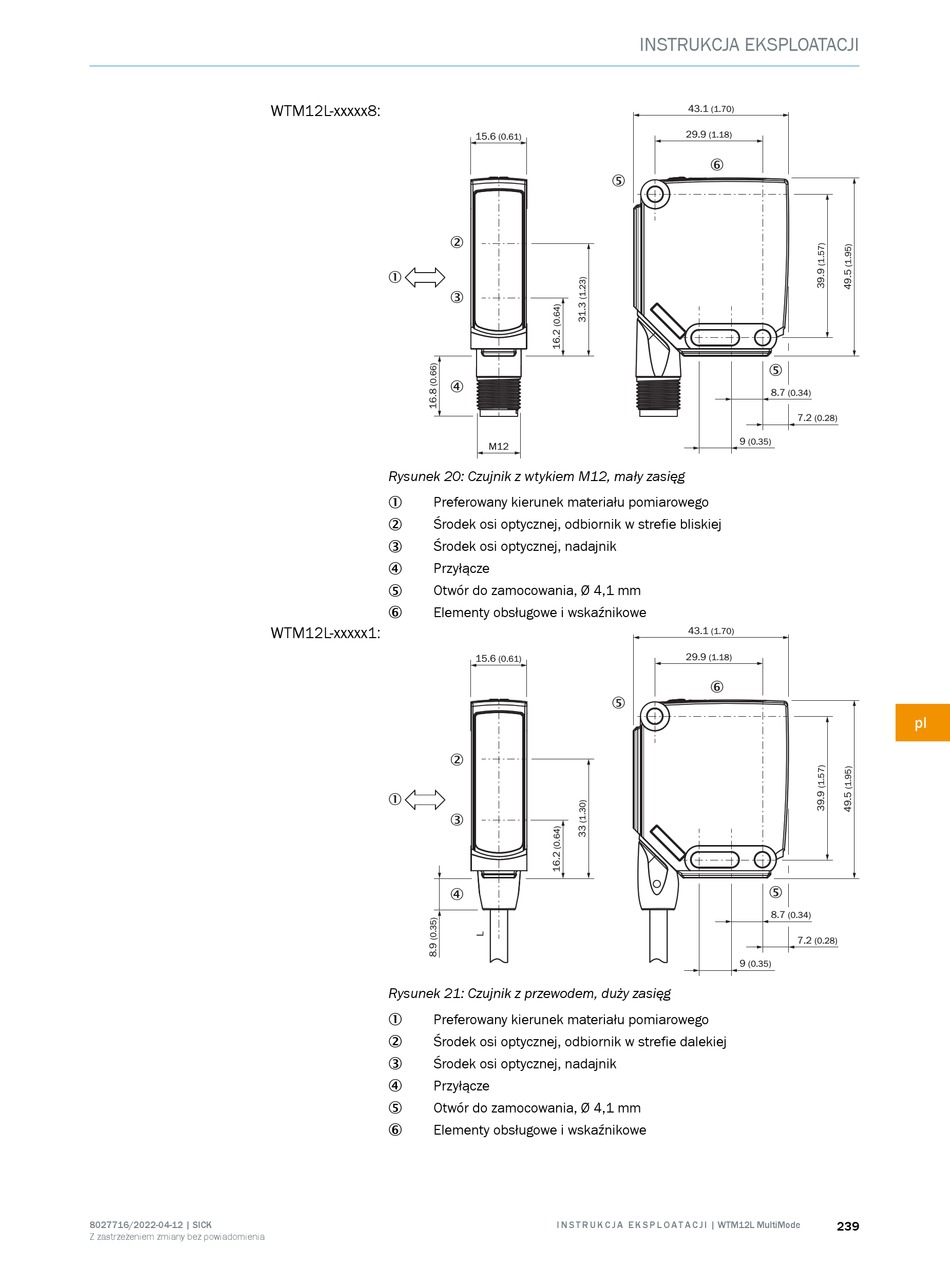

Rysunek 20: Czujnik z wtykiem M12, mały zasięg
Preferowany kierunek materiału pomiarowego
1
Środek osi optycznej, odbiornik w strefie bliskiej
2
Środek osi optycznej, nadajnik
3
Przyłącze
4
Otwór do zamocowania, Ø 4,1 mm
5
Elementy obsługowe i wskaźnikowe
6
WTM12L-xxxxx1:
2
1
3
4
Rysunek 21: Czujnik z przewodem, duży zasięg
Preferowany kierunek materiału pomiarowego
1
Środek osi optycznej, odbiornik w strefie dalekiej
2
Środek osi optycznej, nadajnik
3
Przyłącze
4
Otwór do zamocowania, Ø 4,1 mm
5
Elementy obsługowe i wskaźnikowe
6
INSTRUKCJA EKSPLOATACJI
15.6
(0.61)
5
M12
15.6
(0.61)
5
I N S T R U K C J A E K S P L O A T A C J I | WTM12L MultiMode
43.1
(1.70)
29.9
(1.18)
6
5
8.7
(0.34)
7.2
(0.28)
9
(0.35)
43.1
(1.70)
29.9
(1.18)
6
5
8.7
(0.34)
7.2
(0.28)
9
(0.35)
239
pl
