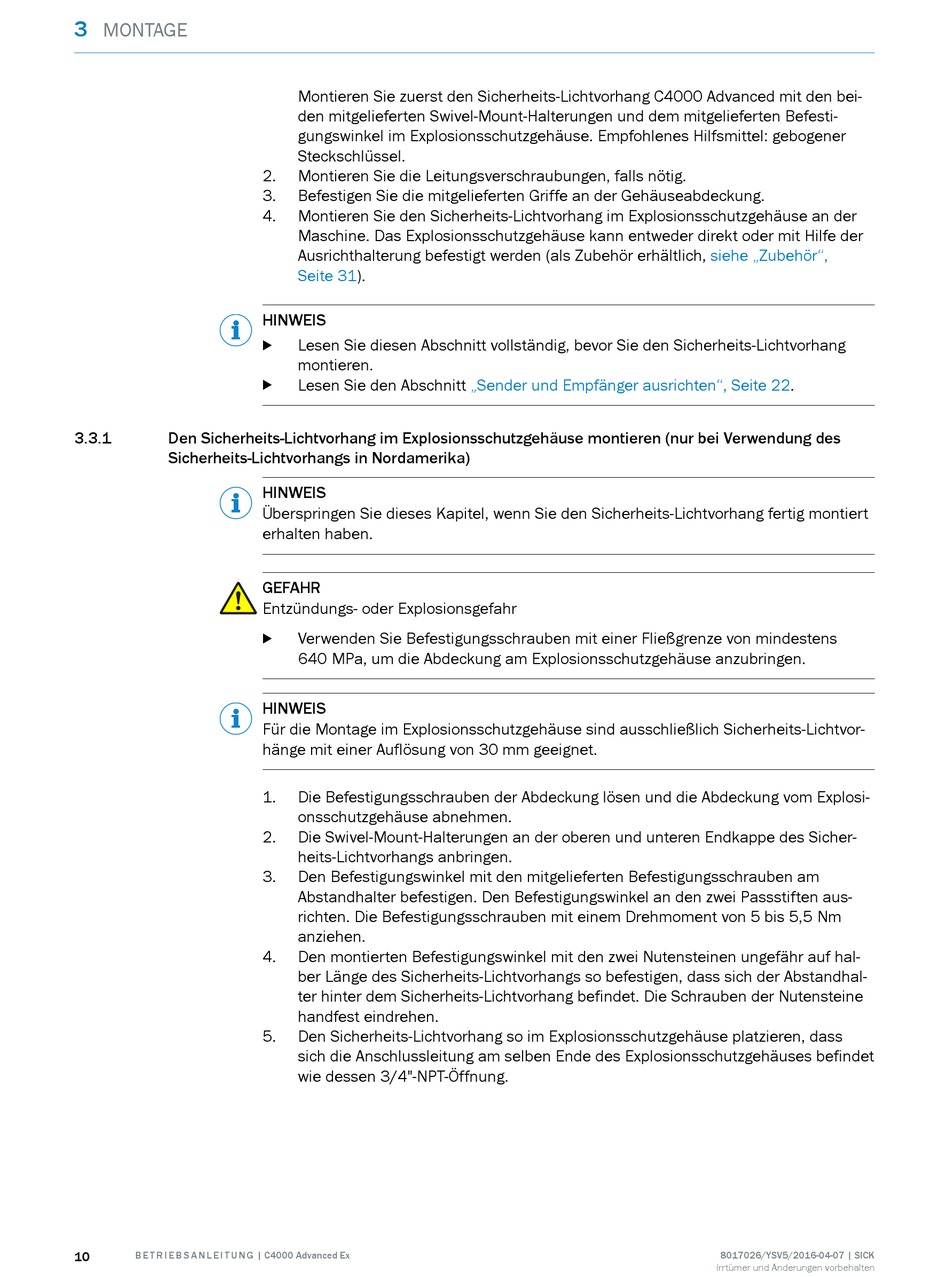

3
MONTAGE
3.3.1
Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren (nur bei Verwendung des
Sicherheits-Lichtvorhangs in Nordamerika)
10
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
Montieren Sie zuerst den Sicherheits-Lichtvorhang C4000 Advanced mit den bei‐
den mitgelieferten Swivel-Mount-Halterungen und dem mitgelieferten Befesti‐
gungswinkel im Explosionsschutzgehäuse. Empfohlenes Hilfsmittel: gebogener
Steckschlüssel.
2.
Montieren Sie die Leitungsverschraubungen, falls nötig.
3.
Befestigen Sie die mitgelieferten Griffe an der Gehäuseabdeckung.
4.
Montieren Sie den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse an der
Maschine. Das Explosionsschutzgehäuse kann entweder direkt oder mit Hilfe der
Ausrichthalterung befestigt werden (als Zubehör erhältlich,
Seite
31).
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Lichtvorhang
b
montieren.
Lesen Sie den Abschnitt
b
HINWEIS
Überspringen Sie dieses Kapitel, wenn Sie den Sicherheits-Lichtvorhang fertig montiert
erhalten haben.
GEFAHR
Entzündungs- oder Explosionsgefahr
Verwenden Sie Befestigungsschrauben mit einer Fließgrenze von mindestens
b
640 MPa, um die Abdeckung am Explosionsschutzgehäuse anzubringen.
HINWEIS
Für die Montage im Explosionsschutzgehäuse sind ausschließlich Sicherheits-Lichtvor‐
hänge mit einer Auflösung von 30 mm geeignet.
1.
Die Befestigungsschrauben der Abdeckung lösen und die Abdeckung vom Explosi‐
onsschutzgehäuse abnehmen.
2.
Die Swivel-Mount-Halterungen an der oberen und unteren Endkappe des Sicher‐
heits-Lichtvorhangs anbringen.
3.
Den Befestigungswinkel mit den mitgelieferten Befestigungsschrauben am
Abstandhalter befestigen. Den Befestigungswinkel an den zwei Passstiften aus‐
richten. Die Befestigungsschrauben mit einem Drehmoment von 5 bis 5,5 Nm
anziehen.
4.
Den montierten Befestigungswinkel mit den zwei Nutensteinen ungefähr auf hal‐
ber Länge des Sicherheits-Lichtvorhangs so befestigen, dass sich der Abstandhal‐
ter hinter dem Sicherheits-Lichtvorhang befindet. Die Schrauben der Nutensteine
handfest eindrehen.
5.
Den Sicherheits-Lichtvorhang so im Explosionsschutzgehäuse platzieren, dass
sich die Anschlussleitung am selben Ende des Explosionsschutzgehäuses befindet
wie dessen 3/4"-NPT-Öffnung.
„Sender und Empfänger ausrichten", Seite
siehe „Zubehör",
22.
8017026/YSV5/2016-04-07 | SICK
Irrtümer und Änderungen vorbehalten
