Применение По Назначению; Описание Изделия; Элементы Управления И Индикации - SICK WTM12L MultiMode Betriebsanleitung

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2.2 Применение по назначению
3 Описание изделия
3.1 Элементы управления и индикации
3.2 Функция MultiMode
ru
284 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTM12L MultiMode
WTM12L представляет собой оптоэлектронный фотоэлектрический датчик диффу‐
зионного типа (далее — «датчик» или «устройство») и используется для оптического
бесконтактного обнаружения предметов. В случае использования устройства для
иных целей, а также в случае внесения в изделие изменений, любые претензии к
компании SICK AG на предоставление гарантии исключаются.

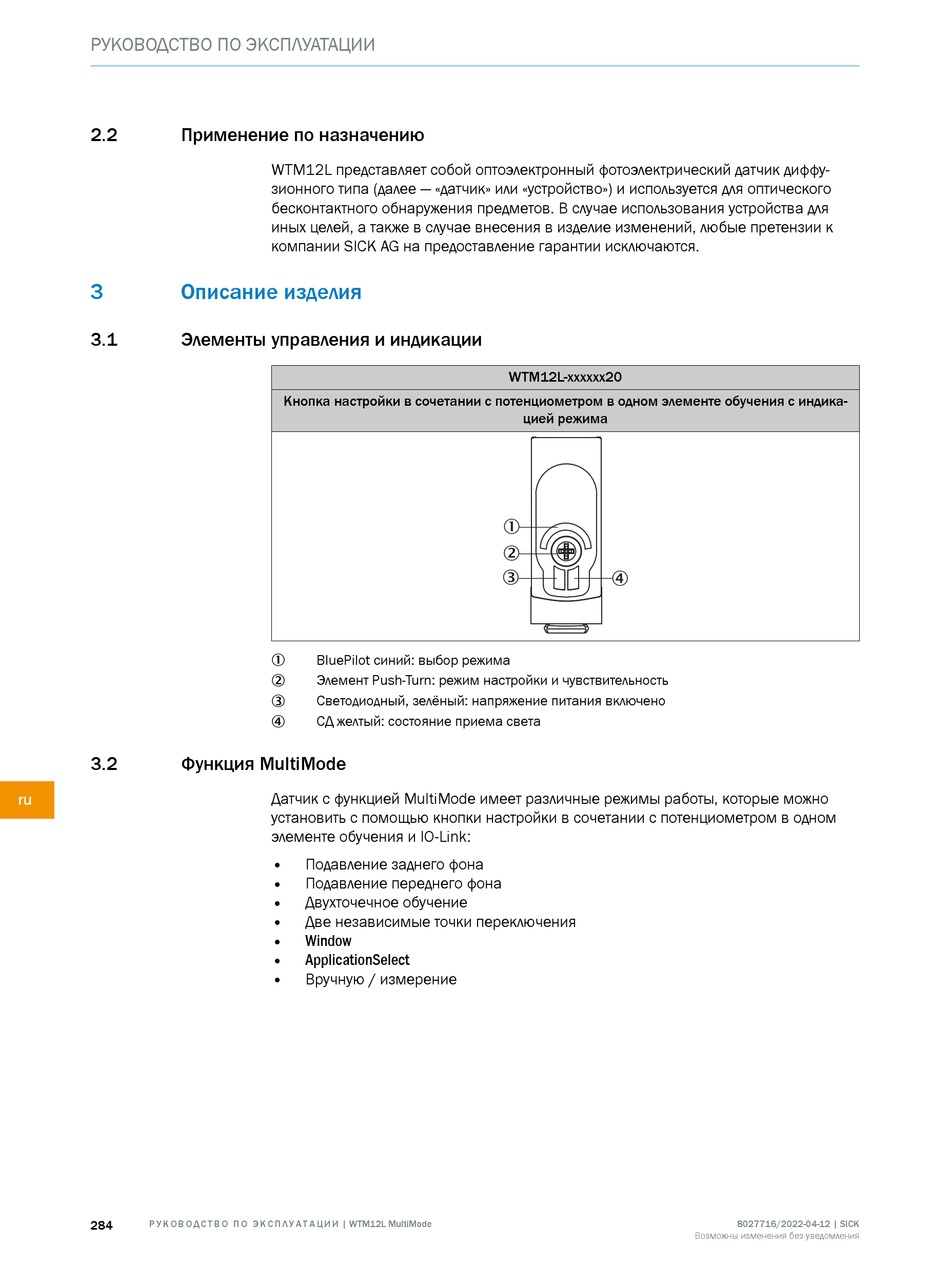

Кнопка настройки в сочетании с потенциометром в одном элементе обучения с индика‐
BluePilot синий: выбор режима
1
Элемент Push-Turn: режим настройки и чувствительность
2
Светодиодный, зелёный: напряжение питания включено
3
СД желтый: состояние приема света
4
Датчик с функцией MultiMode имеет различные режимы работы, которые можно
установить с помощью кнопки настройки в сочетании с потенциометром в одном
элементе обучения и IO-Link:
•
Подавление заднего фона
• Подавление переднего фона
• Двухточечное обучение
• Две независимые точки переключения
• Window
• ApplicationSelect
•
Вручную / измерение
WTM12L-xxxxxx20
цией режима
1
2
3
4
8027716/2022-04-12 | SICK
Возможны изменения без уведомления
