5 Podłączenie do instalacji elektrycznej
5.1 Uwagi dotyczące instalacji elektrycznej
8027716/2022-04-12 | SICK
Z zastrzeżeniem zmiany bez powiadomienia

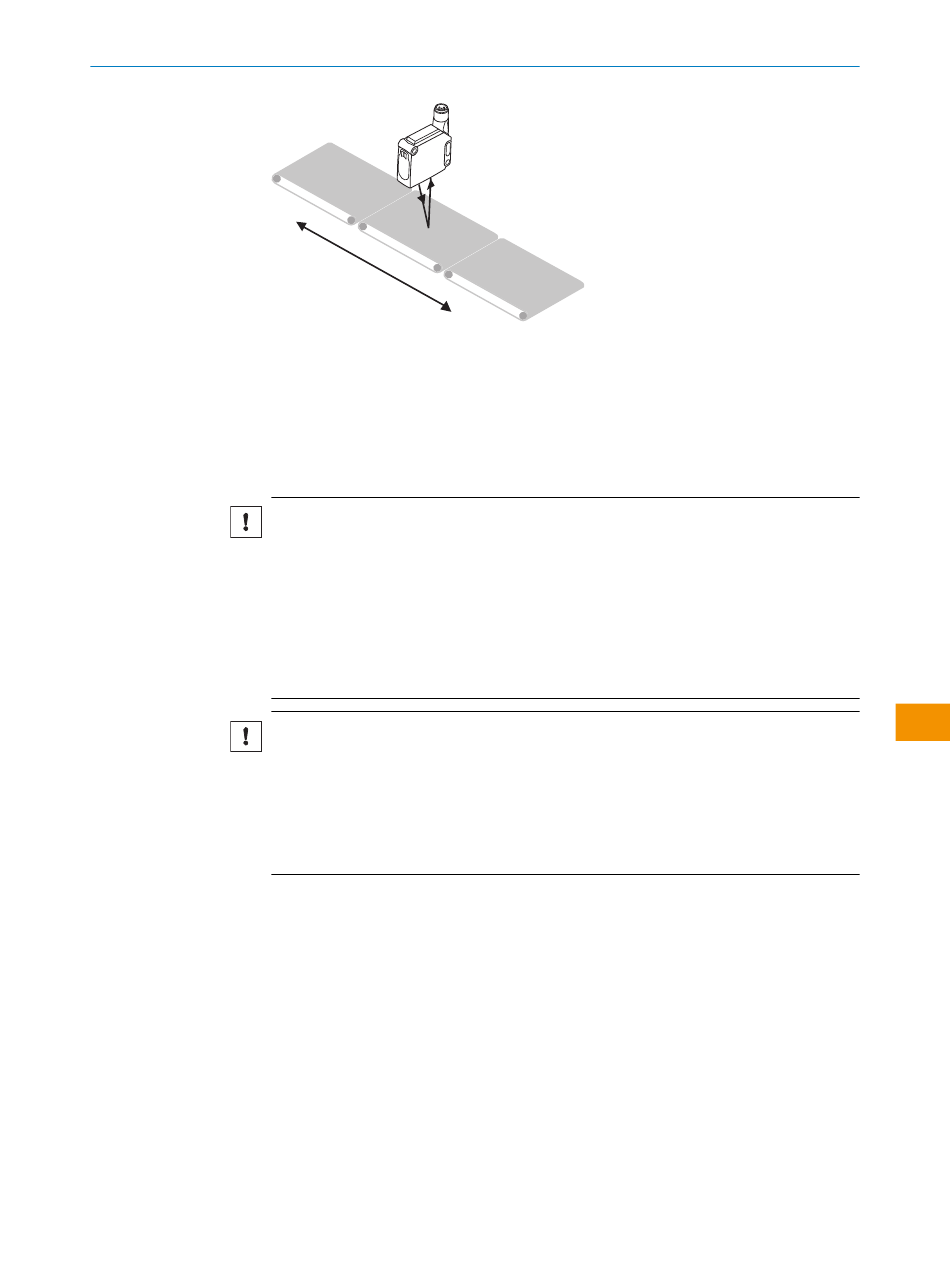

Rysunek 4: ustawianie czujnika
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por.
WAŻNY
Uszkodzenie urządzenia z powodu nieprawidłowego napięcia zasilającego!
Nieprawidłowe napięcie zasilające może doprowadzić do uszkodzenia urządzenia.
Urządzenie należy eksploatować wyłącznie z napięciem bardzo niskim bezpiecz‐
■
nym (SELV/PELV).
Czujnik jest urządzeniem o III klasie ochronności.
■
Urządzenie należy eksploatować wyłącznie z zasilaczem sieciowym LPS (Limited
■
Power Source) zgodnym z normą IEC 62368-1 lub z zasilaczem sieciowym NEC
Class 2.
WAŻNY
Uszkodzenie urządzenia lub nieprzewidziane działanie w wyniku pracy pod napięciem!
Wykonywanie prac pod napięciem może prowadzić do nieprzewidywalnego działania.
Wszystkie prace związane z podłączaniem przewodów należy wykonywać tylko
■
w stanie beznapięciowym.
Przyłącza elektryczne należy podłączać i rozłączać wyłącznie w stanie beznapięcio‐
■
wym.
Instalacja elektryczna może być wykonywana wyłącznie przez wykwalifikowa‐
■
nego elektryka.
Podczas prac przy instalacjach elektrycznych przestrzegać obowiązujących przepi‐
■
sów dotyczących bezpieczeństwa!
Włączyć napięcie zasilające urządzenia dopiero po zakończeniu prac związanych
■
z podłączeniem i starannym sprawdzeniu wykonanego okablowania.
W przypadku przewodów przedłużających z otwartą końcówką należy uważać, aby
■
nie doszło do zetknięcia odsłoniętych końców przewodów (ryzyko zwarcia przy
włączonym napięciu zasilającym!). Odpowiednio odizolować żyły względem siebie.
Przekroje żył przewodów zasilających doprowadzonych po stronie użytkownika
■
dobrać zgodnie z obowiązującymi normami.
Praca w sieci zabezpieczonej przed zwarciem przy maks. 8 A.
■
