6.2 Comprobar las condiciones de uso
8027716/2022-04-12 | SICK
Sujeto a cambio sin previo aviso

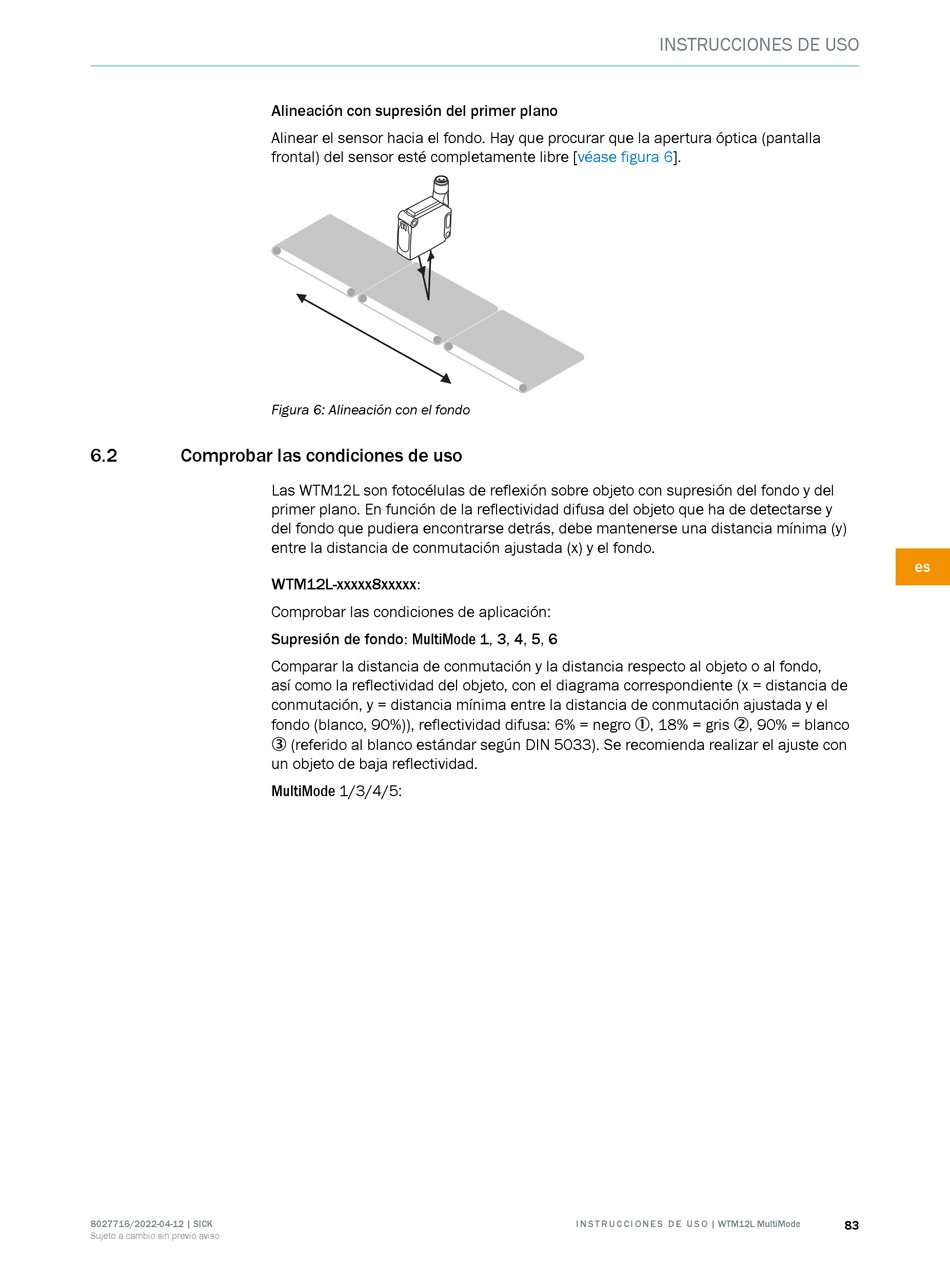

Alineación con supresión del primer plano
Alinear el sensor hacia el fondo. Hay que procurar que la apertura óptica (pantalla
frontal) del sensor esté completamente libre
Figura 6: Alineación con el fondo
Las WTM12L son fotocélulas de reflexión sobre objeto con supresión del fondo y del
primer plano. En función de la reflectividad difusa del objeto que ha de detectarse y
del fondo que pudiera encontrarse detrás, debe mantenerse una distancia mínima (y)
entre la distancia de conmutación ajustada (x) y el fondo.
WTM12L-xxxxx8xxxxx:
Comprobar las condiciones de aplicación:
Supresión de fondo: MultiMode 1, 3, 4, 5, 6
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la reflectividad del objeto, con el diagrama correspondiente (x = distancia de
conmutación, y = distancia mínima entre la distancia de conmutación ajustada y el
fondo (blanco, 90%)), reflectividad difusa: 6% = negro 1, 18% = gris 2, 90% = blanco
3 (referido al blanco estándar según DIN 5033). Se recomienda realizar el ajuste con
un objeto de baja reflectividad.
MultiMode 1/3/4/5:
INSTRUCCIONES DE USO
[véase figura 6].
