SICK WTM12L MultiMode Betriebsanleitung Seite 232

INSTRUKCJA EKSPLOATACJI
pl
232 I N S T R U K C J A E K S P L O A T A C J I | WTM12L MultiMode

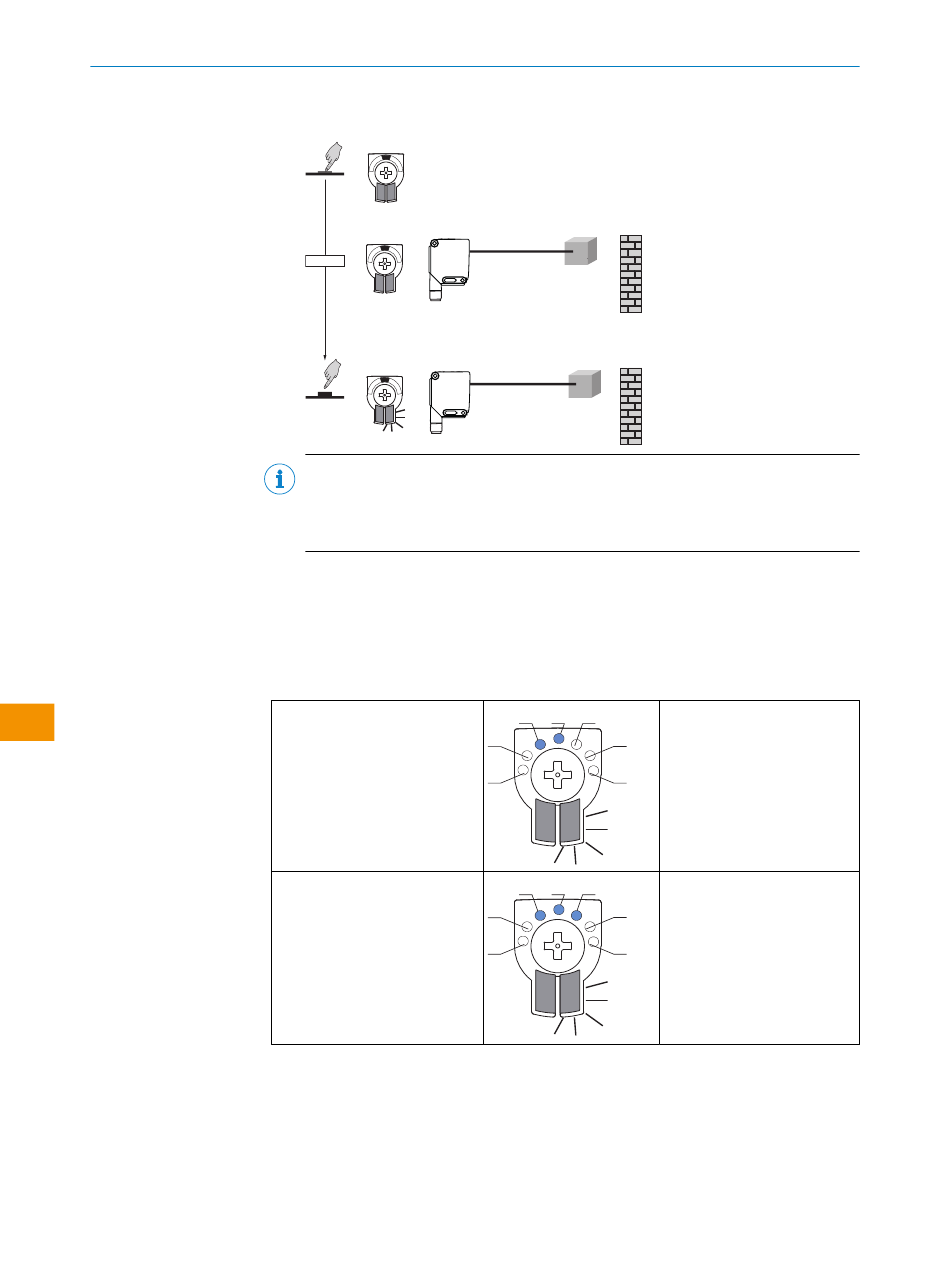

3. Ustawić obiekt w żądanej pozycji 2 i naciskać element obsługowy przez
1-3 sekundy, aż zacznie migać żółta LED.
1...3 sec.
WSKAZÓWKA
Dodatek dla trybu 3: ustawiony zasięg znajduje się teraz dokładnie między 2
przyuczonymi punktami
Dodatek dla trybu 5: QL (sygnał okna, pochodzący z Qint.1 i Qint.2)
Wskaźnik LED w przypadku trybu MultiMode 4 (2 niezależne punkty przełączania):
Przypadek1:
Q1 = bliski punkt przełączenia (przyuczony jako pierwszy) – LED 3
Q2 = daleki punkt przełączania (przyuczony jako ostatni) – LED 5
Tabela 7: Zachowanie wyświetlacza, przypadek 1
Obiekt wykryty w bliskim punkcie
przełączania Q1
Wykryto obiekt w dalekim punk‐
cie przełączania Q2
Przypadek 2:
Q1 = daleki punkt przełączania (przyuczony jako pierwszy) – LED 3
Q2 = bliski punkt przełączenia (przyuczony jako ostatni) – LED 5
Wyjście cyfrowe 1 jest sygnali‐
3 4 5
zowane za pomocą żółtej LED
6
2
i dodatkowo niebieskiej LED 3.
1 M
Wyjście cyfrowe 2 jest sygnali‐
3 4 5
zowane za pomocą żółtej LED
6
2
i dodatkowo niebieskich LED 3
+ 5.
1 M
