NOTICE D'INSTRUCTIONS
6.2 Vérification des conditions d'utilisation
fr

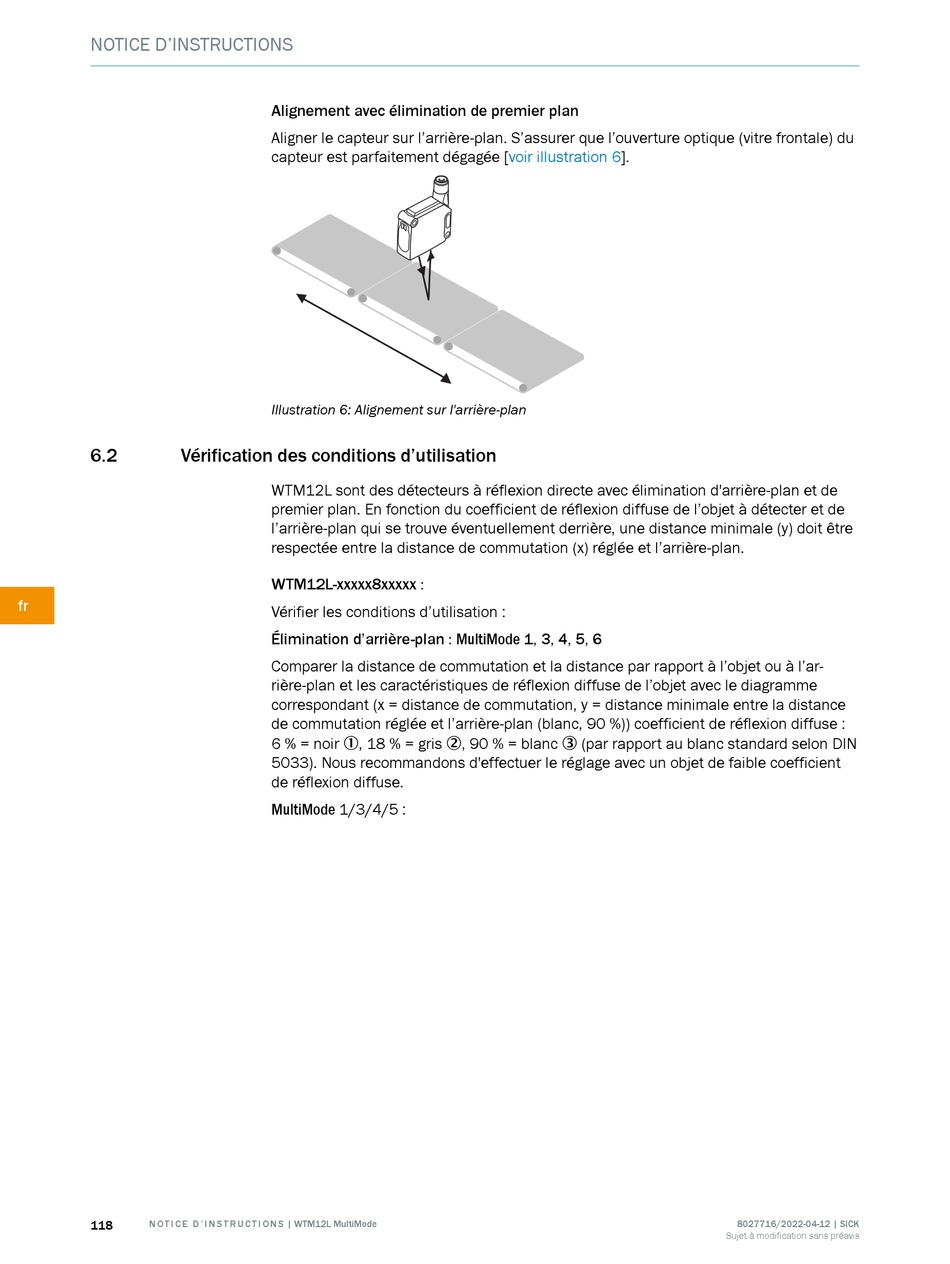

118 N O T I C E D ' I N S T R U C T I O N S | WTM12L MultiMode
Alignement avec élimination de premier plan
Aligner le capteur sur l'arrière-plan. S'assurer que l'ouverture optique (vitre frontale) du
capteur est parfaitement dégagée
Illustration 6: Alignement sur l'arrière-plan
WTM12L sont des détecteurs à réflexion directe avec élimination d'arrière-plan et de
premier plan. En fonction du coefficient de réflexion diffuse de l'objet à détecter et de
l'arrière-plan qui se trouve éventuellement derrière, une distance minimale (y) doit être
respectée entre la distance de commutation (x) réglée et l'arrière-plan.
WTM12L-xxxxx8xxxxx :
Vérifier les conditions d'utilisation :
Élimination d'arrière-plan : MultiMode 1, 3, 4, 5, 6
Comparer la distance de commutation et la distance par rapport à l'objet ou à l'ar‐
rière-plan et les caractéristiques de réflexion diffuse de l'objet avec le diagramme
correspondant (x = distance de commutation, y = distance minimale entre la distance
de commutation réglée et l'arrière-plan (blanc, 90 %)) coefficient de réflexion diffuse :
6 % = noir 1, 18 % = gris 2, 90 % = blanc 3 (par rapport au blanc standard selon DIN
5033). Nous recommandons d'effectuer le réglage avec un objet de faible coefficient
de réflexion diffuse.
MultiMode 1/3/4/5 :
[voir illustration 6].
