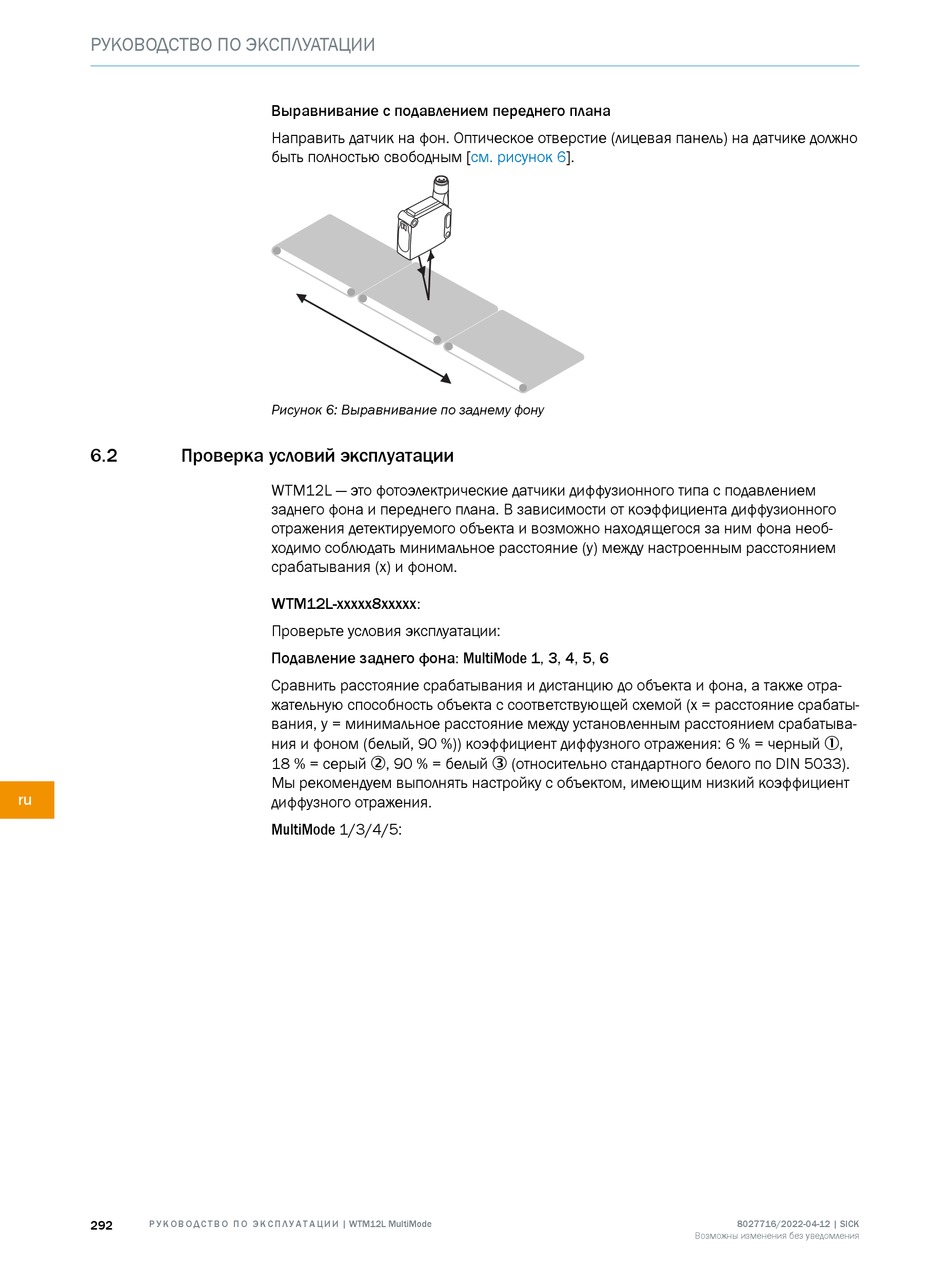

SICK WTM12L MultiMode Betriebsanleitung Seite 292

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6.2 Проверка условий эксплуатации
ru
292 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTM12L MultiMode
Выравнивание с подавлением переднего плана
Направить датчик на фон. Оптическое отверстие (лицевая панель) на датчике должно
быть полностью свободным
Рисунок 6: Выравнивание по заднему фону
WTM12L — это фотоэлектрические датчики диффузионного типа с подавлением
заднего фона и переднего плана. В зависимости от коэффициента диффузионного
отражения детектируемого объекта и возможно находящегося за ним фона необ‐
ходимо соблюдать минимальное расстояние (y) между настроенным расстоянием
срабатывания (x) и фоном.
WTM12L-xxxxx8xxxxx:
Проверьте условия эксплуатации:
Подавление заднего фона: MultiMode 1, 3, 4, 5, 6
Сравнить расстояние срабатывания и дистанцию до объекта и фона, а также отра‐
жательную способность объекта с соответствующей схемой (x = расстояние срабаты‐
вания, y = минимальное расстояние между установленным расстоянием срабатыва‐
ния и фоном (белый, 90 %)) коэффициент диффузного отражения: 6 % = черный 1,
18 % = серый 2, 90 % = белый 3 (относительно стандартного белого по DIN 5033).
Мы рекомендуем выполнять настройку с объектом, имеющим низкий коэффициент
диффузного отражения.
MultiMode 1/3/4/5:
[см. рисунок 6].
