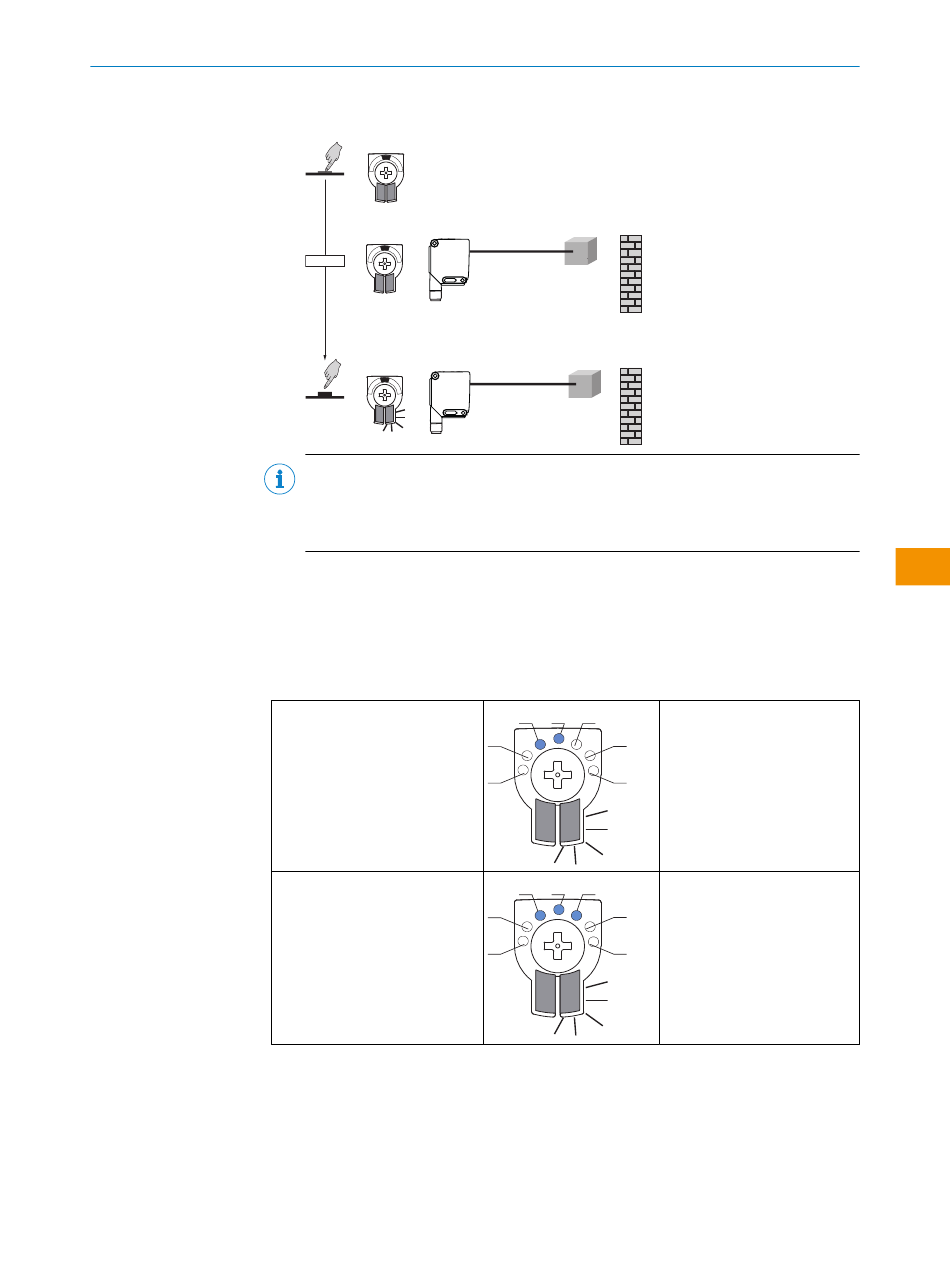

3. Sitúe el objeto en la posición deseada 2 y pulse el elemento de mando durante
1-3 segundos hasta que el LED amarillo parpadee.
1...3 sec.
INDICACIÓN
Añadido para el modo 3: la distancia de conmutación establecida se encuentra
ahora exactamente entre los 2 puntos memorizados
Añadido para el modo 5: QL (señal de ventana, derivada de Qint.1 y Qint.2)
Indicador LED en MultiMode 4 (2 puntos de conmutación independientes):
Caso 1:
Q1 = punto de conmutación cercano (primero memorizado) - LED 3
Q2 = punto de conmutación lejano (último memorizado) - LED 5
Tabla 7: Comportamiento de la indicación, caso 1
Objeto detectado en el punto de
conmutación cercano Q1
Objeto detectado en el punto de
conmutación lejano Q2
Caso 2:
Q1 = punto de conmutación lejano (primero memorizado) - LED 3
Q2 = punto de conmutación cercano (último memorizado) - LED 5
INSTRUCCIONES DE USO
La salida digital 1 se indica
3 4 5
con el LED amarillo y, adicio‐
6
2
nalmente, con el LED azul 3.
1 M
La salida digital 2 se indica
3 4 5
con el LED amarillo y, adicio‐
6
2
nalmente, con los LED azules
3 + 5.
1 M
