6.3.5 Réglage en MultiMode 2 :
6.3.6 Réglage en MultiMode M :
8027716/2022-04-12 | SICK
Sujet à modification sans préavis

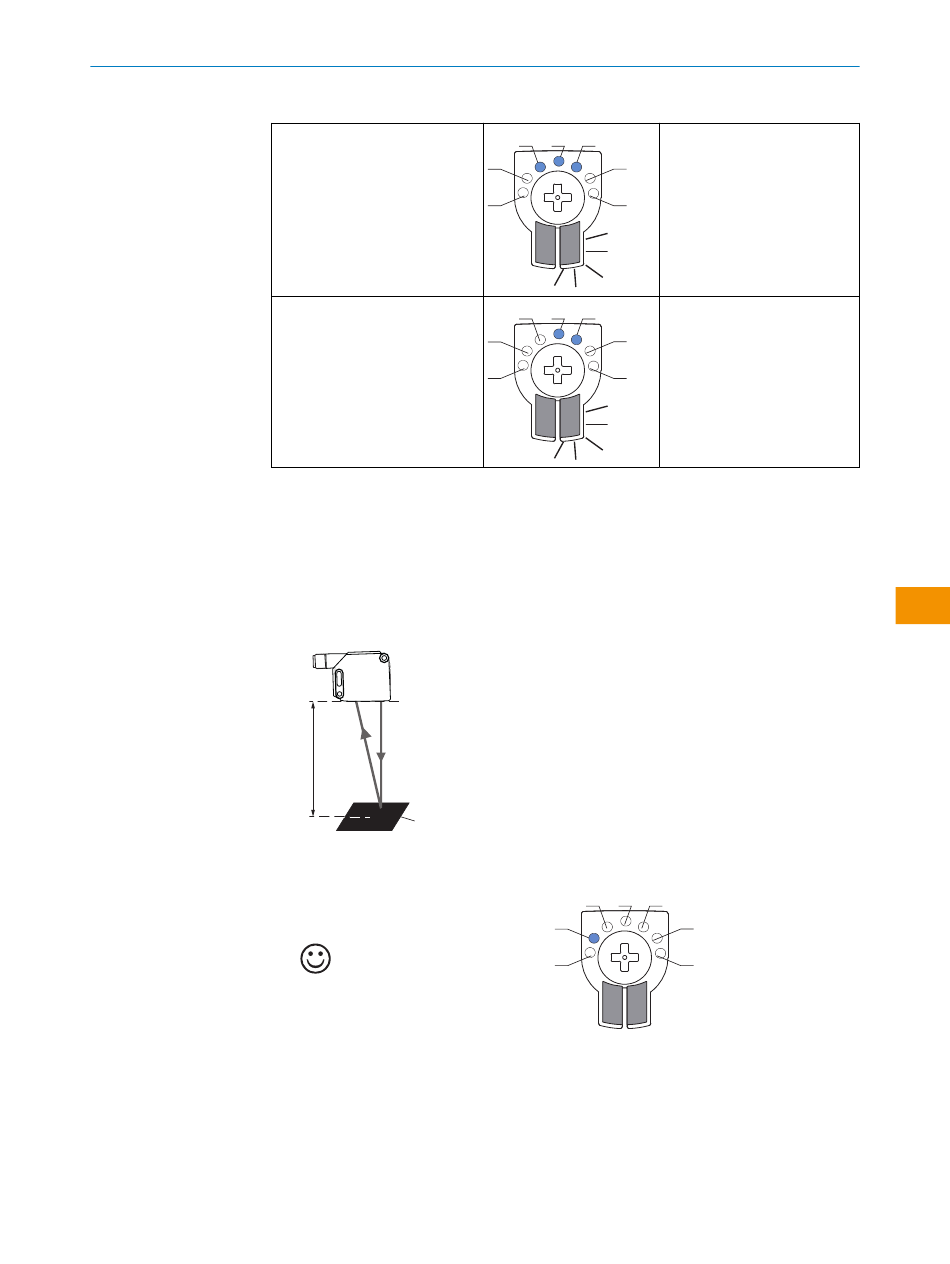

Tableau 8: Comportement d'affichage, cas 2
Objet détecté au point de com‐
mutation éloigné Q1
Objet détecté au point de com‐
mutation proche Q2
Pour régler la distance de commutation par IO-Link, consulter la notice d'instructions
« IO-Link Photoelectric sensors ».
Fonction d'apprentissage du capteur avec élimination de premier plan
1. Positionner l'objet dans la position souhaitée et appuyer sur l'élément de com‐
mande pendant 1 à 3 secondes, jusqu'à ce que la LED jaune clignote.
x
Background
✓
Le capteur est réglé et prêt à l'emploi.
Tableau 9: Résultat de l'apprentissage sans objet
Objet présent
Pour régler la distance de commutation par IO-Link, consulter la notice d'instructions
« IO-Link Photoelectric sensors ».
Le mode M (manuel/mesure) ne peut être sélectionné et réglé que via IO-Link.
NOTICE D'INSTRUCTIONS
La sortie numérique 1 est indi‐
3 4 5
quée par la LED jaune et en
6
2
plus par les LED bleues 3 + 5.
1 M
La sortie numérique 2 est indi‐
3 4 5
quée par la LED jaune et en
6
2
plus par la LED bleue 5.
1 M
3 4 5
2
1
