BETRIEBSANLEITUNG
de

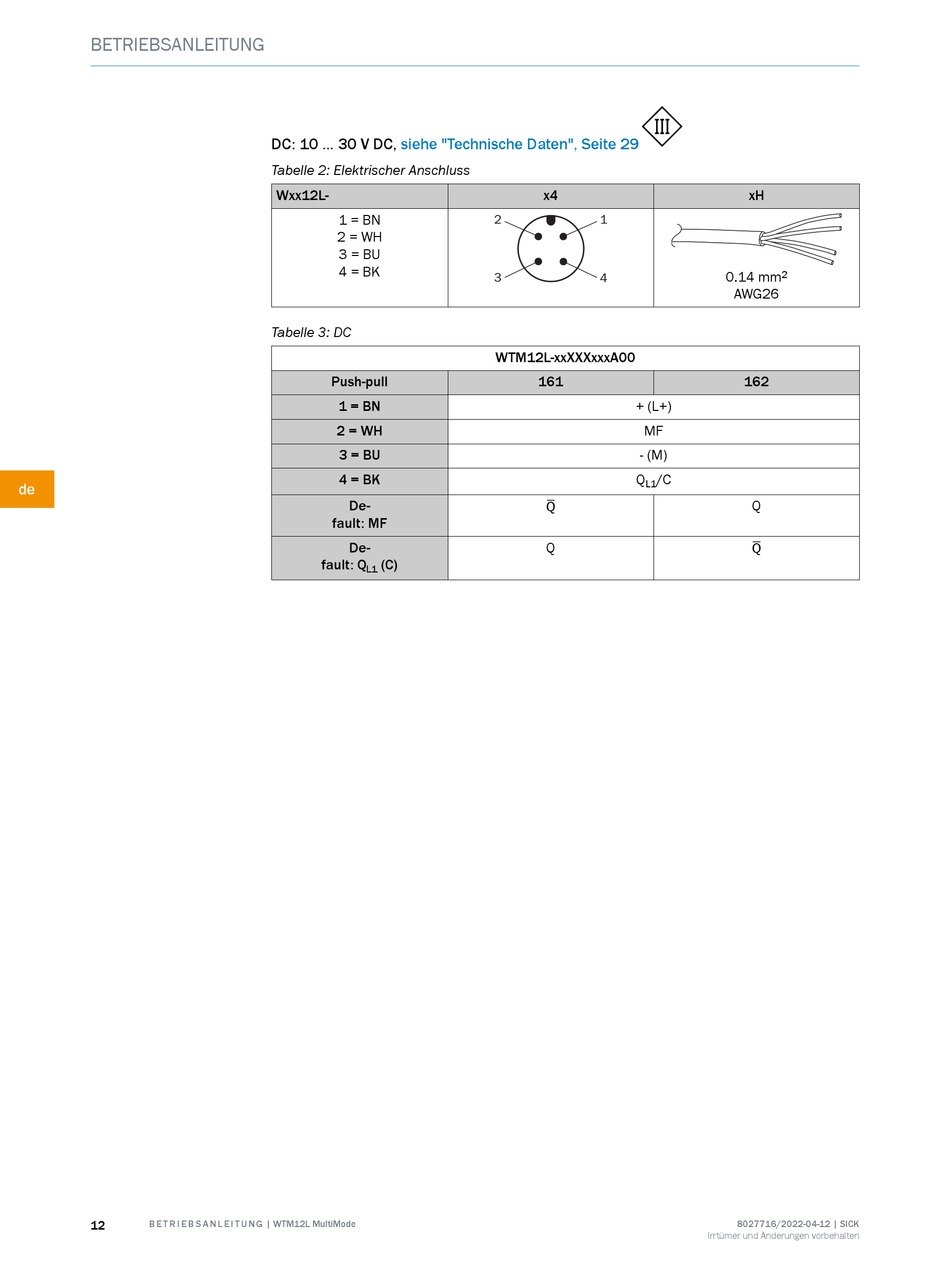

12 B E T R I E B S A N L E I T U N G | WTM12L MultiMode
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 29
Tabelle 2: Elektrischer Anschluss
Wxx12L-
1 = BN
2 = WH
3 = BU
4 = BK
Tabelle 3: DC
Push-pull
1 = BN
2 = WH
3 = BU
4 = BK
De-
fault: MF
De-
fault: Q (C)
L1
x4
2 1
3 4
WTM12L-xxXXXxxxA00
161
+ (L+)
MF
- (M)
Q /C
L1
Q
Q
xH
0.14 mm
2
AWG26
162
Q
Q
