ISTRUZIONI PER L'USO
10.2

Disegni dimensionali

it
170 I S T R U Z I O N I P E R L ' U S O | WTM12L MultiMode
WTM12L-xxxxx8:
2
1
3
4

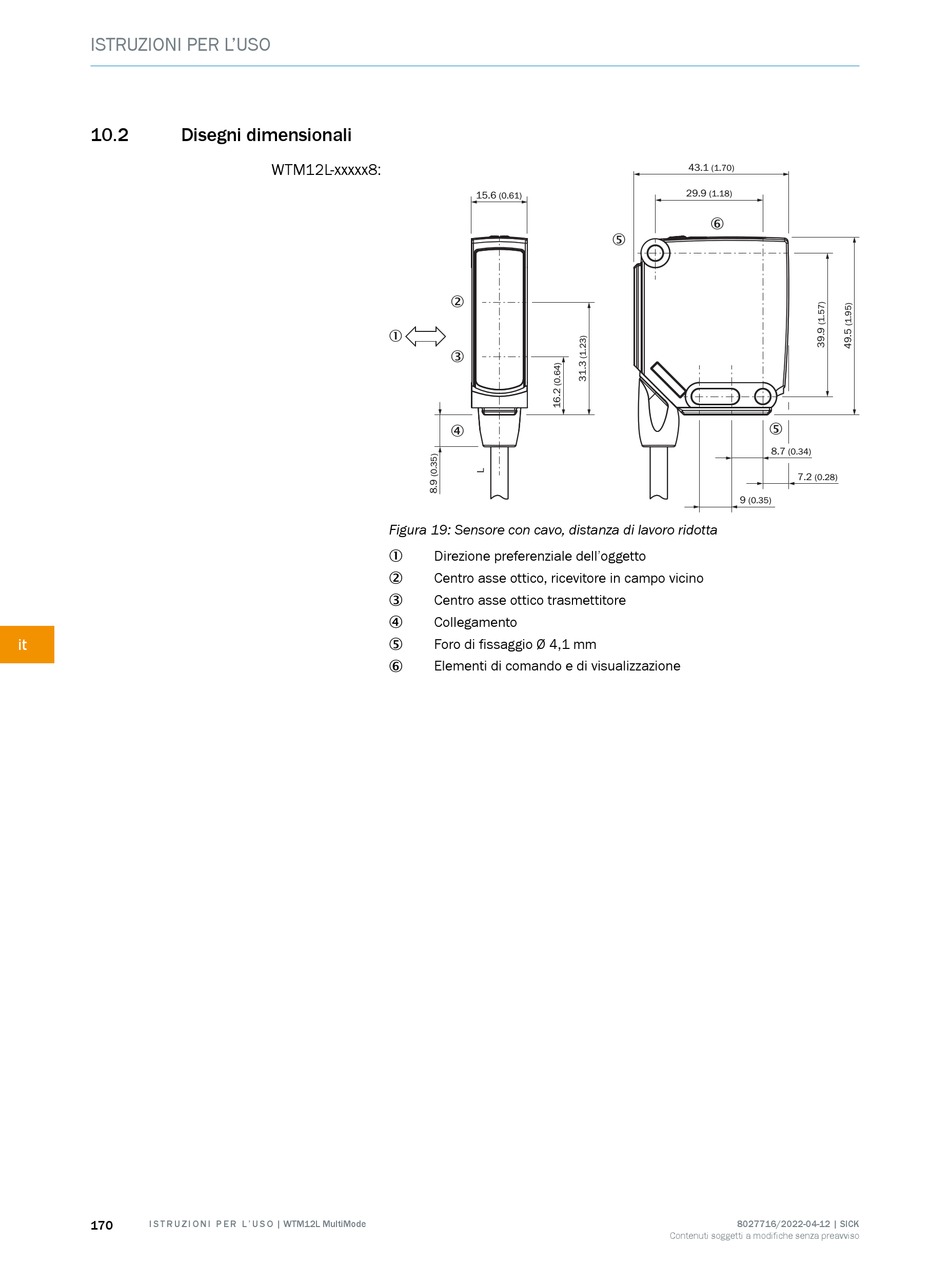

Figura 19: Sensore con cavo, distanza di lavoro ridotta
Direzione preferenziale dell'oggetto
1
Centro asse ottico, ricevitore in campo vicino
2
Centro asse ottico trasmettitore
3
Collegamento
4
Foro di fissaggio Ø 4,1 mm
5
Elementi di comando e di visualizzazione
6
15.6
(0.61)
5
43.1 (1.70)
29.9 (1.18)
6
5
8.7
(0.34)
7.2
(0.28)
9
(0.35)
